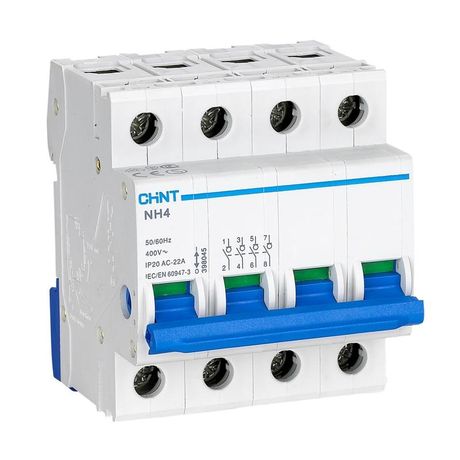

Выключатель нагрузки NH4 4P 32A (DB) (R) | 398046 CHINT

Выключатель нагрузки 4-полюсный 32А NH4 (R) от CHINT - устройство для безопасного ручного отключения и включения четырёхфазной нагрузки в распределительных щитах. Артикул 398046 предназначен для работы в бытовых и промышленных системах с напряжением до 415 В, обеспечивает надёжное механическое отсоединение цепи при обслуживании.

Назначение и область применения

Выключатель нагрузки 4-полюсный 32А NH4 (R) используется для ручного коммутирования нагрузки в трёхфазных и однофазных сетях переменного тока. Он применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется физическое отключение всех фаз одновременно - например, перед ремонтом, заменой оборудования или плановым техобслуживанием. Подходит для установки в жилых, офисных и промышленных объектах, особенно там, где важна видимая точка разрыва цепи.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4
• Напряжение: до 415 В AC, 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - для управления активными и слегка индуктивными нагрузками (например, нагревателями, освещением, маломощными двигателями)
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм, симметричная установка
• Подключение: гибкий кабель, шины типов PIN и FORK
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе

Совместимость и монтаж

Выключатель нагрузки 4-полюсный 32А NH4 (R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - четыре полюса занимают 72 мм (4 × 18 мм). Для подключения используйте кабели сечением, соответствующим току 32 А (обычно 4–6 мм2 медный провод). Шины PIN и FORK должны иметь подходящий контактный размер; проверьте соответствие спецификациям производителя. Монтаж выполняйте при отключённом питании. После установки убедитесь, что все контакты затянуты моментом, указанным в руководстве - перетягивание может повредить корпус.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Категория AC22A гарантирует работу с обычными потребителями, но не рассчитано на частые пуски двигателей или высокие импульсы тока. IP20 не обеспечивает защиту от пыли и влаги - не устанавливайте в сырых, пыльных или открытых помещениях. Наличие четко выраженного положения «ВКЛ/ОТКЛ» позволяет визуально определить состояние цепи - это требование безопасности для работ по техобслуживанию.

Преимущества

• Чёткое механическое положение переключателя - легко определить, включена ли цепь
• Работает с широким спектром типов подключений: кабель, шины PIN/FORK
• Высокая механическая долговечность - 8500 циклов
• Стандартная ширина полюса (18 мм) - удобно компактно размещать в щите
• Произведено компанией CHINT - известный производитель с контролируемым качеством сборки

Ограничения применения

• Не предназначен для автоматического отключения при аварии - не заменяет автоматический выключатель
• Не работает при токе выше 32 А - превышение вызывает перегрев и выход из строя
• IP20 исключает использование во влажных, пыльных или наружных условиях
• Не рассчитан на частые пуски мощных двигателей - для этого нужны устройства категории AC23
• Не имеет функции дифференциальной защиты - требует внешнего УЗО при необходимости

Примеры использования

• Вводной выключатель в щите насосной станции
• Отключающее устройство для группы тепловых завес в торговом центре
• Ручной разъединитель для питания станка с ЧПУ перед техобслуживанием
• Коммутирующий элемент в распределительном щите многоквартирного дома для отключения этажной группы

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 32 А - даже кратковременные перегрузки снижают срок службы
• При использовании шин PIN/FORK убедитесь, что они плотно входят в клеммы - плохой контакт вызывает нагрев
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах -5C…+40C
• Обязательно пометьте выключатель этикеткой: «Отключить перед обслуживанием» - это требование норм безопасности
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот выключатель не имеет такой функции
