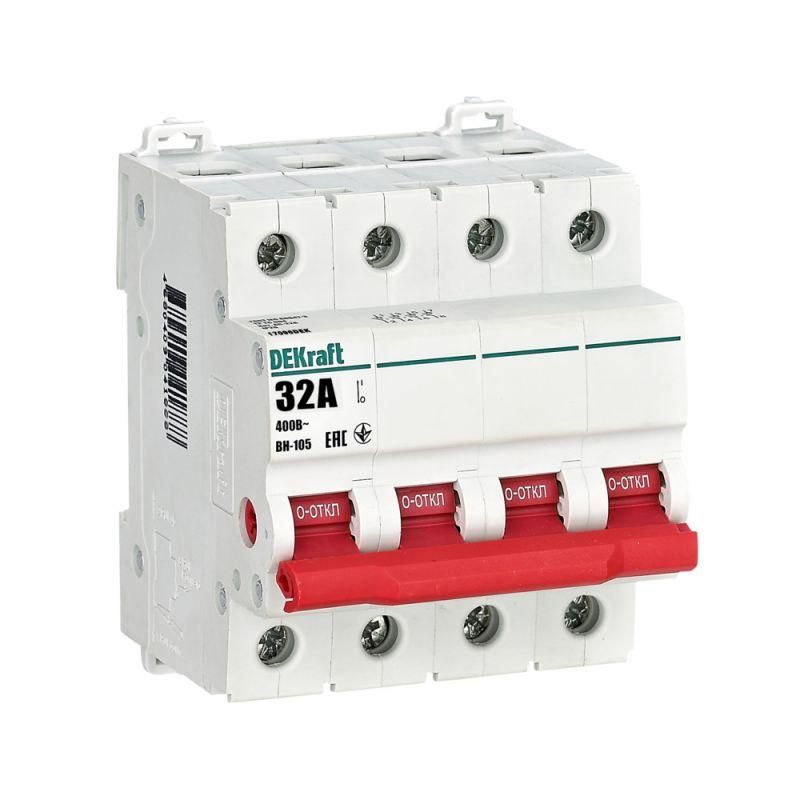

Выключатель-разъединитель ВН-105 ВН105-4P-032A DEKraft 17096DEK APC

Выключатель-разъединитель 4-полюсный 32А ВН-105 от DEKraft предназначен для ручного отключения и включения четырёхпроводных сетей переменного тока до 400 В. Устройство смонтировано на DIN-рейке, обеспечивает безопасную коммутацию нагрузки и используется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 32А ВН-105 применяется для ручного отключения электрической цепи под нагрузкой. Он не предназначен для частых операций включения/выключения, как автоматический выключатель, но идеально подходит для обслуживания, ремонта или аварийного отключения питания. Подходит для использования в распределительных щитах на объектах с трёхфазным питанием: производственные линии, насосные станции, системы вентиляции, кондиционирования и другие устройства с мощностью до 22 кВт при 400 В.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 32 А
• Количество полюсов: 4
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Модульная ширина: 4 модуля (обычно 72 мм по стандарту DIN)
• Глубина установки: 73 мм
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Количество положений переключения: 2 («Вкл» / «Выкл»)
• Категория применения: AC-22A - для управления двигателями и другими индуктивными нагрузками
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 32А ВН-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками или одножильные сечением до 16 мм2. Монтаж допускается в любом положении - горизонтальном или вертикальном. Обеспечьте свободный доступ к рычагу для удобного переключения. Габариты устройства позволяют разместить его в типовых щитках вместе с автоматическими выключателями и УЗО.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 32А ВН-105 соответствует требованиям категории применения AC-22A, что гарантирует надёжное отключение двигателей и других индуктивных нагрузок. Конструкция предусматривает специальные мостиковые контакты, предотвращающие пробой дуги через изоляцию. Степень защиты IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но устройство не предназначено для установки во влажных или запылённых средах вне корпуса щита.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную службу даже при регулярных операциях отключения
• Чёткий визуальный индикация состояния: красная рукоятка легко отличается от остальных элементов управления
• Надёжное гашение дуги благодаря мостиковым контактам - снижает риск повреждения изоляции и возгорания
• Подтверждённая способность выдерживать высокие токи КЗ - 28,1 кА позволяет применять устройство в системах с большой мощностью короткого замыкания
• Долгий срок службы - 5 лет гарантии от производителя DEKraft

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не заменяет автоматические выключатели или контакторы
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать вне закрытого щита
• Не имеет встроенных сигнализирующих контактов - невозможно подключить удалённую индикацию состояния
• Не работает с постоянным током - только переменный ток (AC)
• Не подходит для защиты от перегрузки или короткого замыкания - требует обязательной установки автоматического выключателя перед ним

Примеры использования

• Отключение трёхфазного станка для техобслуживания
• Изолирование группы освещения или нагревательных приборов перед ремонтными работами
• Ручное управление питанием конвейера в цехе
• Обесточивание вводного распределительного щита при плановых отключениях

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает перегрев
• Убедитесь, что рядом установлен автоматический выключатель нужного номинала - он будет выполнять функцию защиты, а ВН-105 - только разъединения
• При использовании в щитах с несколькими аналогичными устройствами пометьте каждый выключатель-разъединитель 4-полюсный 32А ВН-105 этикеткой для быстрого определения контролируемой цепи
• Не используйте устройство в условиях повышенной влажности, температур ниже -25C или выше +55C - заявленные параметры справедливы для нормального климатического исполнения
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - возможна окисление при частых операциях
