Выключатель-разъединитель 63A 4P ВР-101 | 40021DEK DEKraft APC

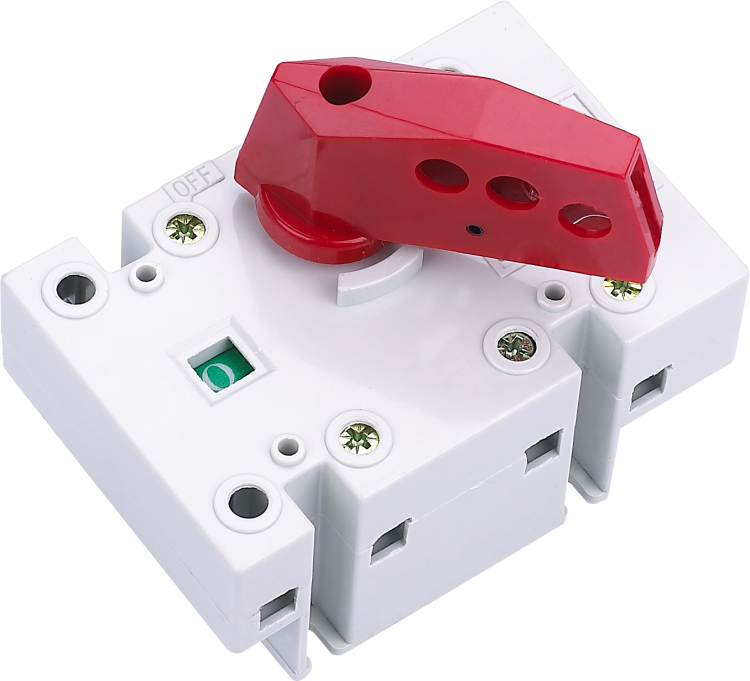

Выключатель-разъединитель 63A 4P ВР-101 от DEKraft - это коммутирующее устройство для безопасного отключения цепей в распределительных щитах. Он сочетает функции выключателя и разъединителя, обеспечивая механическое отключение с видимым зазором, что важно для обслуживания и ремонта. Артикул 40021dek соответствует серийному решению ВР-101, предназначенным для промышленных систем с нагрузками до 63 А.

Назначение и область применения

Выключатель-разъединитель 63A 4P ВР-101 используется для ручного отключения четырёхпроводных цепей переменного тока. Применяется в качестве основного средства отключения перед техобслуживанием, на входе оборудования или в распределительных щитах. Подходит для смешанных нагрузок - активных (например, нагреватели) и индуктивных (электродвигатели, трансформаторы), согласно категории применения AC-22B. Устройство не предназначено для частых операций включения/выключения под нагрузкой - только для аварийного или планового отключения.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно;
• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение изоляции: 690 В - гарантирует безопасную работу в сетях до 690 В переменного тока, 50 Гц;
• Условный ток короткого замыкания: 2 кА - способен выдерживать кратковременный ток КЗ до 2000 А без разрушения;
• Тип элемента управления: тумблер - простой рычаг с четким положением “вкл/выкл”;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса;
• Конструкция: встраиваемое устройство фиксированной установки - не съемное, монтируется жестко;
• Тип присоединения: винтовые клеммы - подходят для медных проводников сечением до 25 мм2;
• Габариты: 80×70×105 мм - компактный формат, экономит место в шкафу;
• Монтаж: на монтажную плату - крепится болтами через отверстия в корпусе;
• Блокировка: есть - возможность запирания в положении “выключено” для предотвращения случайного включения;
• Цвет элементов управления: черный - контрастный, легко определяемый визуально.

Совместимость и монтаж

Выключатель-разъединитель 63A 4P ВР-101 устанавливается исключительно в распределительном щите. Для монтажа требуется подготовить отверстие в стенке шкафа по размеру 80×70 мм. Крепление осуществляется через четыре отверстия в корпусе с помощью болтов M4. Подключение проводов - только винтовое: зачищенные концы помещаются под клеммы и затягиваются моментом 1–1,5 Нм. Обратите внимание: подвод питания допустим как сверху, так и снизу - это упрощает трассировку кабелей. Медные клеммы совместимы с многожильными и одножильными проводниками, но не рекомендуются для алюминиевых.

Безопасность и стандарты

Выключатель-разъединитель 63A 4P ВР-101 соответствует требованиям к аппаратам категории AC-22B (IEC 60947-3): рассчитан на управление смешанными нагрузками. Двойной разрыв каждого контакта обеспечивает гарантированное гашение дуги при отключении, снижая риск возгорания. Блокировка позволяет применять устройство в соответствии с правилами безопасности (ПУЭ) для работ по техобслуживанию. Однако из-за степени защиты IP00 использование вне электрошкафа запрещено - контактные части находятся под напряжением даже в выключенном состоянии.

Преимущества

• Двойной разрыв контактов - увеличивает срок службы и надежность при отключении индуктивных нагрузок;
• Возможность подключения питания сверху и снизу - упрощает проектирование схемы и минимизирует длину кабелей;
• Медные клеммы - обеспечивают минимальное переходное сопротивление и долговечность соединений;
• Компактные размеры - позволяют использовать в плотно укомплектованных щитах;
• Функция блокировки - обязательна для соблюдения норм безопасности при проведении ремонтных работ.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для редких операций отключения;
• IP00 - нельзя устанавливать во влажных, пыльных или открытых помещениях;
• Не имеет автоматического отключения - не заменяет автоматический выключатель;
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц;
• Нулевой провод отключается - но не защищен от перенапряжений или скачков тока.

Примеры использования

• Главный выключатель на входе в станок с асинхронным двигателем;
• Отключающий аппарат перед частотным преобразователем;
• Разъединитель в распределительном щите цеховой сети 380 В;
• Изоляционный рубильник для обслуживания группы освещения с индуктивными балластами.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и номинала клемм - максимум 25 мм2;
• Обязательно используйте блокировку с замком при работе в условиях коллективного доступа - это требование ПУЭ;
• Не забудьте, что после отключения контакты остаются под напряжением - всегда проверяйте отсутствие напряжения тестером;
• При сборке щита учитывайте посадочные размеры 80×70 мм - не все шкафы имеют готовые отверстия такого типа;
• Для защиты от внешних воздействий обязательно поместите устройство внутрь металлического или пластикового щита с классом защиты не ниже IP54.
