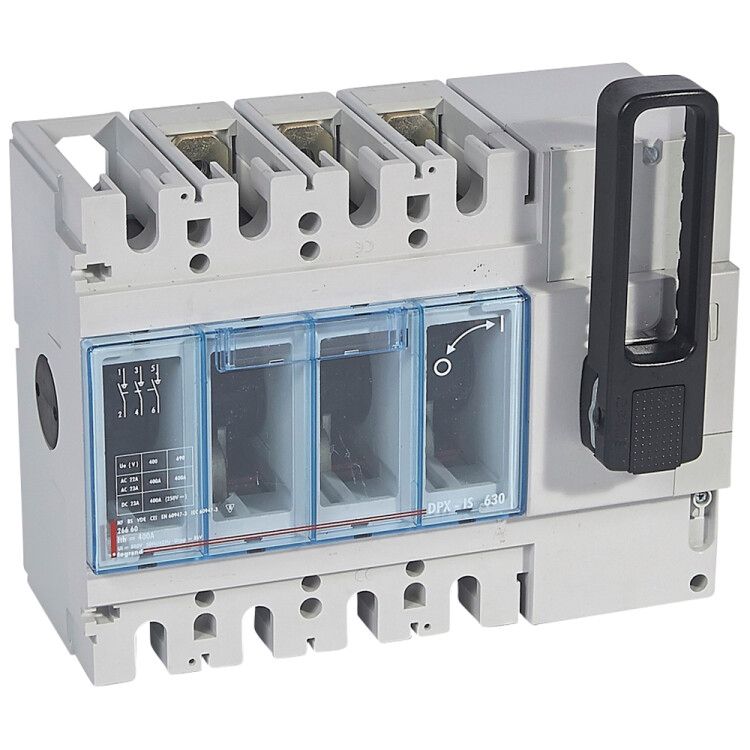

Выключатель DPX IS 630 3P 400А фронт. упр. Leg 026660 Legrand

Выключатель-разъединитель DPX-IS 630 3P 400A с передней рукояткой - это надёжное коммутационное устройство для безопасного отключения трёхфазной цепи при обслуживании или аварийных ситуациях. Бренд Legrand и артикул 26660 обеспечивают совместимость с промышленными системами, где важна механическая изоляция и высокая отказоустойчивость.

Назначение и область применения

Выключатель-разъединитель DPX-IS 630 3P 400A с передней рукояткой используется для ручного отключения электроцепи без нагрузки. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Применяется в распределительных щитах на объектах с высокими требованиями к безопасности: промышленные станки, конвейеры, насосные станции, системы вентиляции и другие установки до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Количество полюсов: 3 - управление трёхфазной сетью (L1, L2, L3).
• Номинальное напряжение: 230–690 В - работает в широком диапазоне промышленных сетей, включая 400 В и 660 В.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные сверхтоки без разрушения, что важно для защиты в зонах с высокой потенциальной энергией КЗ.
• Номинальная мощность: 160 кВт - соответствует максимальной нагрузке при напряжении 400 В и коэффициенте мощности 0,85.
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не герметична - требует установки внутри закрытых шкафов.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение с медными жилами до 120 мм2.
• Количество переключающих контактов: 4 - включает три основных полюса и один вспомогательный контакт для сигнализации состояния (вкл./выкл.).
• Тип элемента управления: поворотная рукоятка - позволяет легко визуально определить положение устройства.
• Блокировка: есть - возможность заблокировать рукоятку в положении “выключено” с помощью замка (например, для работы по режиму ЛОТО).
• Конструкция: комплектное устройство в корпусе - готово к монтажу без сборки.
• Цвет элементов управления: чёрный - контрастный, хорошо заметен в условиях слабого освещения.

Совместимость и монтаж

Выключатель-разъединитель DPX-IS 630 3P 400A с передней рукояткой предназначен для фронтального монтажа в шкафах и панелях. Устройство устанавливается на монтажную плату с предварительно подготовленным отверстием. Подходит для компактных решений благодаря своей компактной версии. Для правильной установки требуется соблюдать посадочные габариты, указанные в техдокументации Legrand. Соединение с кабелями осуществляется через винтовые зажимы - затяжка должна выполняться моментом, рекомендованным производителем, чтобы избежать пережима или плохого контакта.

Безопасность и стандарты

Выключатель-разъединитель DPX-IS 630 3P 400A с передней рукояткой соответствует международным нормам IEC 60947-3 для рубильников. Наличие блокировки и визуального разрыва гарантирует выполнение требований OSHA и ГОСТ Р МЭК 60204-1 по безопасности при обслуживании. IP20 не допускает использование вне закрытых щитов - применение в сырых или запылённых средах без дополнительной защиты недопустимо.

Преимущества

• Визуальное определение положения - рукоятка четко показывает состояние “включено/выключено”.
• Механическая блокировка - исключает случайное включение во время работ.
• Высокая коммутационная стойкость - 100 кА КЗ обеспечивает надёжность даже в энергоёмких системах.
• Встроенный вспомогательный контакт - позволяет подключить сигналы в систему автоматизации (например, индикацию состояния).
• Совместимость с другими изделиями серии DPX-IS - можно использовать в составе модульных решений Legrand.

Ограничения применения

• Не предназначен для отключения под нагрузкой - только после отключения автомата или контактора.
• IP20 - нельзя устанавливать на открытом воздухе, в помещениях с повышенной влажностью или пылью без дополнительной оболочки.
• Требуется свободное пространство вокруг рукоятки для поворота - минимальный радиус действия около 15 см.
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель.

Примеры использования

• Главный рубильник в распределительном щите промышленного станка с ЧПУ.
• Отключающее устройство перед частотным преобразователем на конвейере.
• Центральный разъединитель в системе водоснабжения с насосной группой.
• Изолирующий элемент в силовой цепи печи или термической установки.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и класса зажима - для 400 А обычно используют жилы 70–120 мм2.
• Обязательно используйте блокировку с замком при проведении планового ТО - это требование норм безопасности.
• При установке в шкаф следите, чтобы рукоятка не задевала соседние элементы - особенно при плотной компоновке.
• Проверяйте целостность контактов каждые 6–12 месяцев - окисление может вызвать нагрев и выход из строя.
• Для удобства обслуживания выбирайте модели с передней рукояткой - они позволяют оперировать устройством без вскрытия шкафа.
