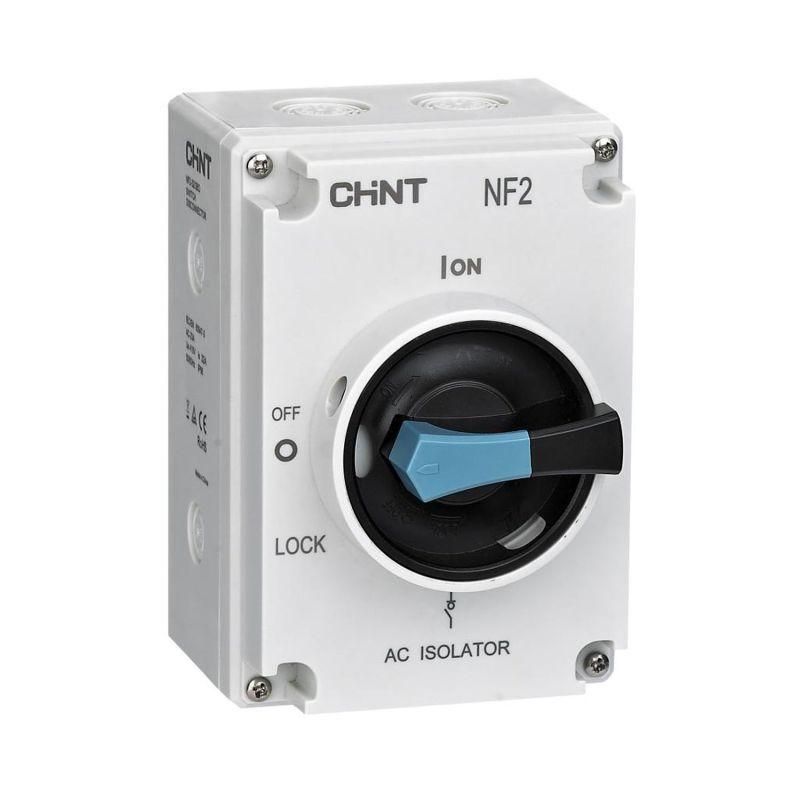

Выключатель-разъединитель NF2-32/3BO в пластиковом коробе IP65 (R) от CHINT — это комбинированное устройство для безопасного отключения электрооборудования под нагрузкой, предназначенное для установки в распределительных щитах на объектах с высокой запыленностью или влажностью. Артикул 324157 обеспечивает надежную изоляцию и механическую защиту благодаря герметичному корпусу.

Назначение и область применения

Выключатель-разъединитель NF2-32/3BO в пластиковом коробе IP65 (R) используется для ручного отключения трехфазной цепи под нагрузкой до 32 А. Он сочетает функции разъединителя (изолирующее отключение) и автоматического выключателя (защита от перегрузки и КЗ через внешние устройства). Подходит для установки в силовых щитах на производствах, в системах конвейеров, насосных станциях, HVAC-системах и других местах, где требуется физическое отключение питания с защитой от пыли и брызг воды.

Технические характеристики

• Номинальное напряжение: 400–690 В — работает в сетях переменного тока среднего класса напряжения
• Номинальный ток: 32 А — допустимая постоянная нагрузка без перегрева
• Количество полюсов: 3 — управление всеми фазами одновременно
• Кратковременно выдерживаемый ток: 1,26 кА — способен выдерживать импульсы короткого замыкания без разрушения контактов
• Степень защиты IP20 — внутренний механизм защищен от прикосновений пальцами и крупными предметами; однако корпус выполнен с IP65 — защищён от пыли и струй воды
• Управление: поворотная рукоятка короткого типа — удобна для операций в ограниченном пространстве
• Исполнение: комплектное устройство в корпусе — готов к монтажу без дополнительной сборки
• Цвет элементов управления: черный — контрастный, легко заметен в условиях плохого освещения
• Функция блокировки: да — позволяет закрепить рукоятку в положении «выкл» с помощью замка (например, для работ по технике безопасности)
• Может использоваться как главный выключатель — подходит для роли основного точки отключения в распределительном щите

Совместимость и монтаж

NF2-32/3BO в пластиковом коробе IP65 (R) устанавливается на DIN-рейку шириной 35 мм. Корпус имеет крепления для фиксации в шкафах. Для подключения используются болтовые зажимы — провода сечением до 16 мм². Учитывайте габариты устройства: он занимает место в щите, аналогичное другим модульным аппаратам. Монтаж возможен как вертикально, так и горизонтально. Не требует специальных инструментов — достаточно отвертки и тестера для проверки отсутствия напряжения перед работой.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие блокировки и четкой визуальной индикации положения рукоятки снижает риск случайного включения. Герметичный корпус IP65 предотвращает попадание пыли и влаги внутрь механизма, что увеличивает срок службы в сложных условиях. Однако сам выключатель не имеет встроенной защиты от перегрузки — её обеспечивают внешние автоматы или предохранители.

Преимущества

• Герметичный пластиковый корпус IP65 — идеален для агрессивных сред (цеха, улица, пищевые производства)
• Встроенная возможность блокировки — соблюдение правил LOTO (Lock Out Tag Out)
• Поддержка работы как главного выключателя — экономит место в щите
• Короткая рукоятка — удобна при установке в плотных шкафах
• Простая конструкция — минимальное количество движущихся частей, долгий срок службы

Ограничения применения

• Не является автоматическим выключателем — не отключает аварийные режимы самостоятельно; нуждается во внешней защите (Автоматический выключатель или предохранитель)
• IP65 защищает корпус, но не гарантирует защиту внутри при длительном погружении — не применяйте в подводных или постоянно затапливаемых зонах
• Не рассчитан на частое включение/выключение — рекомендован для редких операций обслуживания, а не для регулярного управления нагрузкой
• Только три полюса — нельзя использовать в однофазных цепях без адаптации

Примеры использования

• Главный рубильник в распределительном щите станка с ЧПУ
• Отключающий элемент перед насосной группой на очистных сооружениях
• Точка отключения вентиляционного оборудования в сыром помещении
• Резервный выключатель для ремонта системы освещения на производстве

Практические советы

• Перед монтажом обязательно проверьте соответствие номинала тока (32 А) нагрузке — не используйте для мощных двигателей выше 18 кВт
• Обязательно используйте блокировку при проведении планового обслуживания — это требование норм безопасности
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при работе в условиях повышенной запыленности
• Выбирайте места установки с доступом к рукоятке — не закрывайте ее дверцами без возможности открывать без инструментов
• Arтикул 324157 совместим с другими изделиями серии NF2 от CHINT — можно использовать в одном щите с автоматами и контакторами этой же серии
