Выключатель-разъединитель NH1-3200-3200/3P выкат.,3200А (R) | 101226 CHINT

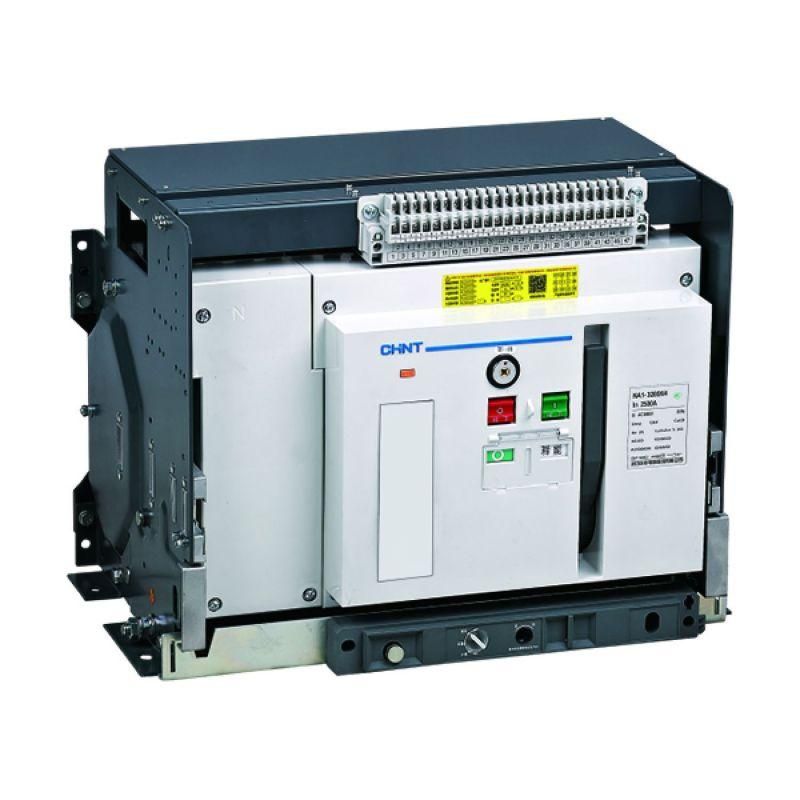

Выключатель-разъединитель CHINT 101226 - это выкатной коммутационный аппарат для безопасного отключения и изоляции цепей на высоких токах. Применяется в распределительных устройствах среднего и крупного масштаба, где требуется надёжная изоляция и возможность обслуживания без снятия напряжения со всей системы.

Назначение и область применения

Выключатель-разъединитель CHINT 101226 предназначен для ручного отключения электрической цепи под нагрузкой и последующего создания видимого воздушного зазора - то есть обеспечивает физическую изоляцию участка сети. Это необходимо при плановом обслуживании, ремонте или аварийном отключении. Устройство работает как главный выключатель, что позволяет использовать его вместо двух отдельных компонентов: автоматического выключателя и разъединителя. Подходит для установки в силовые щиты промышленных объектов: заводские линии, насосные станции, системы вентиляции, энергообъекты с напряжением до 690 В.

Технические характеристики

• Количество полюсов: 3 - управление трёхфазной сетью;
• Номинальный ток: 3200 А - способен работать постоянно при такой нагрузке;
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременные сверхтоки без повреждений;
• Номинальное напряжение: 400–690 В - совместим с промышленными системами переменного тока;
• Тип управления: рычажковый - удобное механическое переключение вручную;
• Количество вспомогательных контактов: 4 - позволяют передавать сигналы о положении аппарата (включен/выключен) в систему контроля;
• Конструктивное исполнение: комплектное устройство в корпусе - всё собрано, не требует сборки на месте;
• Цвет элементов управления: черный - устойчив к загрязнению, визуально контрастный.

Совместимость и монтаж

Выключатель-разъединитель CHINT 101226 рассчитан на установку в шкафы и ящики стандарта IEC 60439, с жесткими требованиями к габаритам. Выкатная конструкция позволяет выводить устройство на сервисное обслуживание без демонтажа проводов - достаточно отвести его на направляющие. Для монтажа необходима прочная металлическая рама с отверстиями под болты крепления. Посадочные размеры соответствуют типовым решениям для серий NH1. Обязательно соблюдайте допустимую глубину шкафа - устройство выдвигается вперёд, поэтому нужен свободный проход минимум 1,5 метра спереди. Клеммы предназначены для присоединения медных шин или кабелей сечением до 2×(240–300) мм2.

Безопасность и стандарты

Выключатель-разъединитель CHINT 101226 соответствует международным нормам IEC 60947-3 для разъединителей и имеет сертификаты на применение в промышленных электроустановках. Конструкция исключает случайное включение при открытой двери шкафа - используется механическая блокировка. Наличие четырёх вспомогательных контактов позволяет интегрировать устройство в системы сигнализации и защиты, предотвращая операторские ошибки.

Преимущества

• Выкатная система снижает время обслуживания - не нужно отключать всю линию;
• Высокая коммутационная стойкость (80 кА) гарантирует работу даже при серьёзных авариях;
• Может выполнять функции главного выключателя - экономит место и стоимость системы;
• Стандартные вспомогательные контакты упрощают подключение к АСУ ТП и PLC;
• Жёсткий корпус защищает внутренние механизмы от внешних воздействий.

Ограничения применения

• Не предназначен для частых включений/отключений под нагрузкой - это не автоматический выключатель;
• Запрещено использовать в условиях постоянной вибрации выше класса 1 по GOST 17516;
• Не рекомендован для установки вне помещений без дополнительной герметизации - IP-класс не указан, значит, нет защиты от воды и пыли;
• Требуется ручное управление - нельзя автоматизировать процесс включения/отключения без внешней приводной системы.

Примеры использования

• Главный входной выключатель в распределительном щите цеха с мощностью более 2 МВт;
• Отключающее устройство перед преобразователем частоты на конвейере;
• Разъединитель в системе бесперебойного питания (UPS) для проведения тестирования батарей;
• Компонент в схеме секционирования шины 690 В на подстанции.

Практические советы

• Перед первым включением проверьте, чтобы все вспомогательные контакты были правильно подключены к контроллеру - иначе сигналы о состоянии будут неверными;
• При монтаже используйте только рекомендованные шины сечением - перегрузка вызывает нагрев и выход из строя;
• Обслуживание выполняйте только после полного отключения питания и проверки отсутствия напряжения - даже при выключенном положении возможна индукция;
• Проверяйте состояние контактных пластин каждые 6–12 месяцев - особенно при работе с большими токами;
• Не применяйте смазки на движущихся частях - они притягивают пыль и нарушают тепловой режим.
