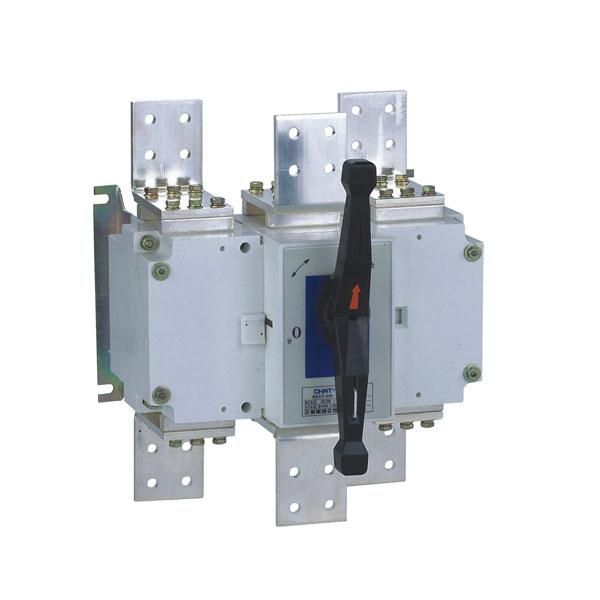

Выключатель-разъединитель NH40-2500/3 ,3P ,2500А, стандартная рукоятка управления | 393272 CHINT

Выключатель-разъединитель 3-полюсный 2500А с стандартной рукояткой управления NH40-2500/3 от бренда CHINT предназначен для безопасного отключения и изоляции силовых цепей в распределительных системах. Этот аппарат используется как главный выключатель в низковольтных комплектных устройствах, обеспечивает надежную работу при высоких токах и коротких замыканиях.

Назначение и область применения

Выключатель-разъединитель NH40-2500/3 применяется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого воздушного зазора — то есть он выполняет функции одновременно выключателя и разъединителя. Устройство устанавливается в качестве главного входного аппарата в низковольтные комплектные устройства: ВРУ, распределительные щиты, ящики управления, промышленные панели. Подходит для объектов с высокой потребляемой мощностью — заводские линии, насосные станции, системы вентиляции, крупные торговые центры.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 2500 А — способен работать постоянно при такой нагрузке
• Количество полюсов: 3 — управление всеми фазами одновременно
• Условный номинальный ток короткого замыкания (Icu): 50 кА — способен выдерживать и отключать аварийные токи до этого значения
• Номинальная коммутационная мощность при AC-3, 400 В: 450 кВт — позволяет отключать двигатели и другую активную нагрузку
• Степень защиты IP20 — защищает от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри закрытого шкафа
• Тип управления: поворотная удлинённая рукоятка — удобна для операций в труднодоступных местах
• Конструкция: комплектное устройство в прочном корпусе — все элементы собраны в одном модульном блоке
• Вспомогательные контакты: отсутствуют — не имеет сигнализации состояния (включение/выключение)
• Цвет рукоятки: черный — контрастный, легко различим

Совместимость и монтаж

Выключатель-разъединитель NH40-2500/3 совместим со шкафами и панелями, соответствующими стандартам IEC 60947-3 и DIN VDE 0660. Монтаж осуществляется на Din-рейку или специальные кронштейны в зависимости от типа шкафа. Кабельные подводы должны иметь достаточное сечение для тока 2500 А — рекомендовано использовать медные шины или многожильные кабели сечением от 3x300 мм². Обязательно соблюдать момент затяжки болтов согласно руководству производителя — перегрузка или недотяга приведёт к нагреву и выходу из строя.

Безопасность и стандарты

Выключатель-разъединитель NH40-2500/3 соответствует требованиям международного стандарта IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует механическую блокировку — невозможно включить при открытых дверях шкафа, если установлено внешнее блокирующее устройство. Наличие видимого разрыва после отключения обеспечивает безопасность при обслуживании. Применяется в соответствии с правилами ПУЭ и ГОСТ Р 50030.3.

Преимущества

• Высокая коммутационная способность — 50 кА позволяет применять в сетях с большой короткозамкнутой мощностью
• Мощный токовый класс — 2500 А подходит для крупных промышленных объектов
• Надёжная механическая конструкция — долговечность при частых операциях
• Удобная рукоятка — удлинённая форма снижает риск травм при работе в ограниченном пространстве
• Компактное исполнение — занимает мало места в шкафу, легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для автоматического отключения — требует ручного воздействия
• IP20 — нельзя устанавливать вне закрытых шкафов, даже в помещениях с повышенной влажностью
• Отсутствие вспомогательных контактов — не подходит для систем дистанционного контроля или интерлоков без внешних решений
• Не рассчитан на частые включения/выключения под нагрузкой — оптимально для редких операций (например, плановое отключение)
• Требуется профессиональный монтаж — работа с токами выше 1000 А должна проводиться сертифицированным персоналом

Примеры использования

• Главный входной выключатель в ВРУ промышленного цеха
• Отключающий аппарат перед частотными преобразователями на конвейере
• Разъединитель в распределительном щите тепловой электростанции
• Центральный рубильник в системе питания больших насосных групп

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашего шкафа — габариты NH40-2500/3 требуют свободного пространства минимум 800×600 мм
• Обеспечьте доступ к рукоятке — она должна быть легко достижима при всех режимах работы
• Если нужна сигнализация положения, используйте внешние микровыключатели или датчики положения
• Проверяйте температуру контактов при первом запуске — допустимый нагрев не должен превышать +70 °C
• Планово осматривайте механизм каждые 6–12 месяцев — смазывайте шарниры специальной термостойкой смазкой
• Запрещено использовать в качестве единственного средства защиты — всегда сочетайте с автоматическими выключателями или предохранителями
