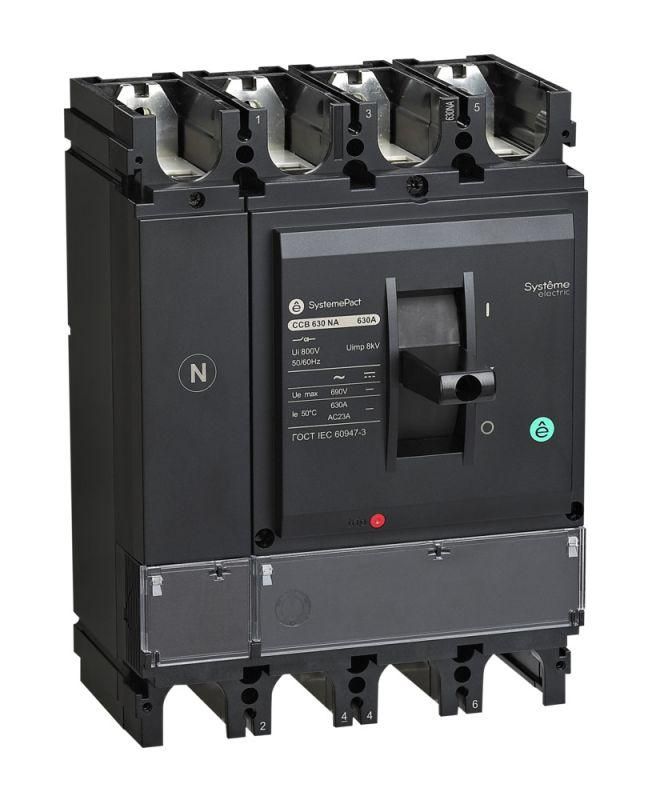

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ SPC630 4P NA 630A | SPC630630NA4DF SE APC

Выключатель-разъединитель 4P 630A NA SPC630 от Systeme Electric - это надёжный аппарат для безопасной коммутации мощных нагрузок в сетях до 690 В. Благодаря встроенному моторному приводу и ротоактивной контактной системе, он обеспечивает высокую отключающую способность даже при аварийных режимах. Артикул SPC630630NA4DF подходит для промышленных объектов, где важны удалённое управление и долгий срок службы.

Назначение и область применения

Выключатель-разъединитель 4P 630A NA SPC630 предназначен для ручного и дистанционного отключения электрических цепей с целью обслуживания, ремонта или аварийного отключения. Он работает в сетях переменного тока до 690 В, применяется для коммутации нагрузок категории AC22A/AC23A - то есть для управления двигателями, нагревательными элементами и другими индуктивно-активными потребителями.

Используется в системах электроснабжения промышленных предприятий, производственных линий, насосных станций, энергоёмких объектов и на морских судах (сертифицирован по РМСРС). Также подходит для установки в распределительных щитах офисных и жилых зданий средней и большой мощности.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное рабочее напряжение: 690 В
• Количество полюсов: 4
• Условный ток короткого замыкания (Icu): 8,5 кА
• Отключающая способность: до 150 кА (при коротком замыкании)
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов, не герметичен
• Тип присоединения: винтовые клеммы
• Способ монтажа: на монтажную плату (панель)
• Тип рукоятки: рычажного типа - удобно для ручного оперирования
• Моторный привод: да - позволяет управлять аппаратом дистанционно
• Подключение кабелей: возможны как сверху, так и снизу - без потери характеристик
• Гарантийный срок: 24 месяца
• Срок службы: до 25 лет

Совместимость и монтаж

Выключатель-разъединитель 4P 630A NA SPC630 монтируется исключительно на монтажную плиту (панель) в шкафу. Устройство имеет фиксированное стационарное исполнение - не является встраиваемым модулем в сборку другого оборудования.

Винтовое соединение требует соблюдения момента затяжки - перетягивать нельзя, чтобы не повредить контакты. Кабели можно подключать как к верхним, так и к нижним клеммам - это не влияет на работу устройства. Для работы с моторным приводом требуется внешний источник питания 24 В постоянного тока (не входит в комплект).

Установка допускается в любом положении - горизонтально или вертикально. Это важно при ограниченном пространстве в щите.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Сертифицирован для применения на морских судах по нормам РМСРС - что гарантирует соответствие требованиям к вибрации, влажности и коррозионной стойкости.

Ротоактивная контактная система с двойным разрывом цепи снижает риск возникновения дуги при отключении, что повышает безопасность персонала и сохраняет целостность оборудования.

Преимущества

• Высокая отключающая способность - до 150 кА - обеспечивает защиту даже при серьёзных КЗ, несмотря на компактные габариты.
• Ротоактивная контактная система с двойным разрывом - минимизирует повреждения при авариях и продлевает срок службы контактов.
• Моторный привод + Modbus RTU - позволяют интегрировать аппарат в системы автоматизации, управлять им удалённо и получать данные о состоянии.
• Гибкое подключение кабелей - сверху или снизу - упрощает проектирование и монтаж шкафов.
• Долгий срок службы - до 25 лет - и высокая механическая износостойкость снижают затраты на обслуживание.
• Работа в любых ориентациях - не требует специального расположения при установке.

Ограничения применения

Выключатель-разъединитель 4P 630A NA SPC630 не предназначен для частого включения-выключения под нагрузкой - он не является выключателем нагрузки, а служит для изоляции цепи. Частые коммутации под током сокращают срок службы контактов.

Степень защиты IP20 не обеспечивает защиту от воды, брызг и пыли - применение вне закрытых щитов запрещено. Недопустимо использование во взрывоопасных зонах, на открытых площадках или в условиях повышенной влажности без дополнительной защиты корпуса.

Не поддерживает функции тепловой или магнитной защиты - для этого необходимо использовать совместно с автоматическим выключателем или расцепителем.

Примеры использования

• Главный входной выключатель-разъединитель в распределительном щите промышленного цеха.
• Отключающее устройство для питательного контура насосной станции на морском судне.
• Элемент безопасности при техобслуживании частотного преобразователя мощностью более 400 кВт.
• Централизованное отключение группы двигателей на конвейере через Modbus RTU от SCADA-системы.

Практические советы

• Перед монтажом проверьте посадочные размеры и наличие свободного места вокруг аппарата - необходим минимальный зазор для теплоотвода и доступа к рукоятке.
• При использовании моторного привода убедитесь, что источник питания 24 В DC стабилен и защищён от скачков напряжения.
• Для длительной эксплуатации рекомендуется проводить осмотр контактов каждые 1–2 года - особенно при работе с высокими токами.
• При подключении кабелей используйте наконечники подходящего сечения - не менее 120 мм2 для 630 А.
• Не путайте этот аппарат с автоматическим выключателем - он не отключает при перегрузке, только при ручном или командном воздействии.
