Устройство автоматического ввода резерва АВР-ПНД 4П 250А 380В с дисплеем | SQ0743-0031 TDM

Товарные предложения:

Устройство автоматического ввода резерва АВР-ПНД 4П 250А 380В с дисплеем | SQ0743-0031 | TDM

17.11.2024

10 шт.

69 452,95 ₽

шт.

от 5 дней

Условия поставки устройства автоматического ввода резерва авр-пнда 4П 250а 380вших с дисплея | SQ0743-0031 TDM

Купить 10 шт. устройств автоматических вводов резервов авр-пндов 4п 250ов 380в с дисплеями | sq0743-0031 tdm могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена устройства автоматического ввода резерва авр-пнда 4П 250а 380вших с дисплея | SQ0743-0031 TDM зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

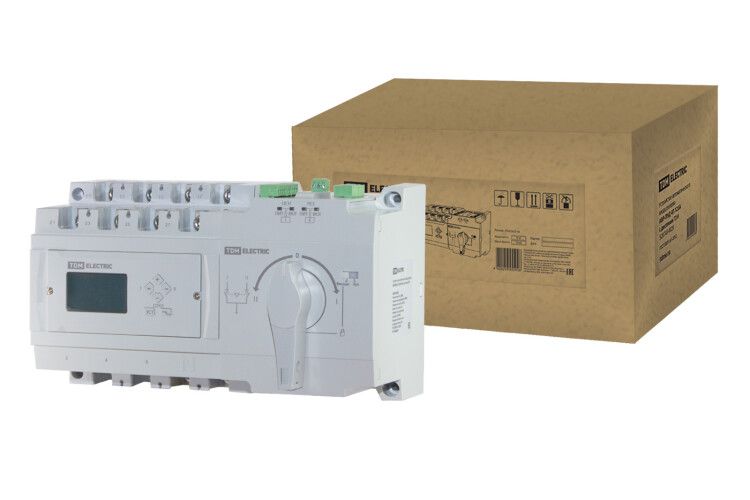

Устройство автоматического ввода резерва АВР-ПНД 4П 250А 380В с дисплеем SQ0743-0031 TDM ELECTRIC - это комплектное устройство в корпусе, предназначенное для автоматического или ручного переключения на резервный источник питания в трехфазной сети с напряжением 380 В и частотой 50 Гц. Оно обеспечивает отключение подачи питания к нагрузке во время переключения.

Основные преимущества:

Удобное размещение и подключение в щитах;
Блокировка АВР при помощи навесного замка;
Возможность ручного переключения при помощи Г-образного ключа;
Возможность разрыва нейтрали;
Поддержка персональных настроек и выносной панели.

Данное устройство имеет следующие характеристики:

Количество полюсов: 4;
Номинальное рабочее напряжение: 220-400 В;
Комплектация: АВР-ПНД 4П 250А 380В с дисплеем;
Моторный привод встроенный;
Цвет управляющего элемента: серый;
Степень защиты (IP), передняя сторона: IP30;
Подходит для монтажа на шину;
Количество выключателей/переключателей: 4;
Подходит для установки в распределительный щит;
Пригоден в качестве главного выключателя и аварийной остановки;
Условный номинальный ток короткого замыкания: 50 кА;
Номинальный кратковременно выдерживаемый ток: 250 кА.

Устройство автоматического ввода резерва АВР-ПНД 4П 250А 380В с дисплеем SQ0743-0031 TDM ELECTRIC подходит для использования в различных объектах, таких как сельские больницы, телефонные станции, учреждения, административные здания, сооружения и садово-огородные товарищества. Оно обеспечивает надежную и безопасную работу системы электроснабжения.

Характеристики c описанием

Высота корпуса:

175 мм

Высота корпуса (мм) — это вертикальное измерение корпуса выключателя нагрузки, выраженное в миллиметрах. Высота корпуса влияет на совместимость устройства с монтажными пространствами и шкафами, в которых оно будет установлено. При выборе выключателя нагрузки следует учитывать высоту корпуса для обеспечения правильной установки и удобного доступа к устройству. Неправильный выбор высоты корпуса может привести к затруднениям при монтаже и обслуживании, а также к возможным нарушениям в работе электрической системы. Рекомендуется сверяться с техническими спецификациями и монтажными схемами перед заменой или установкой выключателя нагрузки.

Ширина корпуса:

295 мм

Ширина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и определяет физическое пространство, которое устройство занимает в распределительном щите или монтажной панели. Это свойство важно для правильного размещения и обеспечения достаточного пространства для вентиляции и подключения проводов. При выборе выключателя нагрузки следует учитывать ширину корпуса, чтобы убедиться, что он соответствует доступному пространству в монтажном месте. Неправильный выбор ширины может привести к затруднениям при установке и эксплуатации устройства.

Глубина корпуса:

175 мм

Глубина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и обозначает расстояние от передней до задней поверхности устройства. Это свойство важно учитывать при установке рубильника в ограниченном пространстве, например, в распределительных щитах или шкафах. Глубина корпуса влияет на совместимость устройства с монтажными панелями и другими компонентами системы. При выборе и замене рубильника рекомендуется проверять соответствие глубины корпуса доступному монтажному пространству, чтобы избежать проблем с установкой и обеспечением необходимого зазора для безопасной работы устройства.

Степень защиты (NEMA):

Степень защиты (NEMA) определяет уровень защиты корпуса выключателей нагрузки (рубильников) от внешних воздействий, таких как пыль, вода и механические повреждения. Этот параметр важен для выбора оборудования, которое будет использоваться в различных условиях эксплуатации, от обычных внутренних помещений до суровых внешних сред. NEMA 1: Обеспечивает базовую защиту от пыли и случайных прикосновений. Подходит для использования в чистых, сухих внутренних помещениях. Рекомендуется для офисных и бытовых условий, где нет риска попадания воды или значительного загрязнения. NEMA 2: Предоставляет защиту от легкого попадания капель воды и конденсата. Подходит для использования в помещениях с умеренной влажностью, таких как подвалы или гаражи. Рекомендуется для установки в местах, где возможны незначительные утечки воды. NEMA 3: Обеспечивает защиту от дождя, снега и ветра. Идеально подходит для наружного использования, включая установку на открытых площадках. Рекомендуется для применения в условиях, где оборудование может подвергаться воздействию атмосферных осадков. NEMA 3R: Предоставляет защиту от дождя и снега, но не от ветра. Подходит для наружного использования в условиях, где оборудование защищено от прямого воздействия ветра. Рекомендуется для установки под навесами или в частично закрытых наружных пространствах. NEMA 4: Обеспечивает защиту от пыли, дождя, брызг воды и струй воды. Подходит для использования в промышленных и моечных средах. Рекомендуется для установки в местах, где возможны сильные водяные струи и значительное загрязнение пылью. NEMA 4X: Предоставляет ту же защиту, что и NEMA 4, но дополнительно защищает от коррозии. Идеально подходит для использования в агрессивных химических средах или морских условиях. Рекомендуется для установки в местах с высоким риском коррозии, таких как химические заводы или морские платформы.

Количество полюсов:

Количество полюсов указывает на количество электрических цепей, которые могут быть одновременно контролируемы рубильником. Это значение определяет, сколько фаз или отдельных цепей можно подключить к одному устройству, что влияет на его применение в различных электрических системах. 1-полюсный рубильник предназначен для управления одной фазой или одной цепью. Подходит для простых однофазных систем, где требуется минимальное управление. 2-полюсный рубильник позволяет управлять двумя фазами или двумя отдельными цепями. Идеален для использования в двухфазных системах или для отдельных цепей, которые требуют одновременного управления. 3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях. 4-полюсный рубильник позволяет управлять тремя фазами и нейтральным проводом. Рекомендуется для систем, где требуется управление нейтралью вместе с фазами, обеспечивая более полное отключение. 5-полюсный рубильник используется для специализированных систем, где требуется управление пятью отдельными цепями или фазами. Подходит для сложных электрических установок. 6-полюсный рубильник позволяет управлять шестью фазами или цепями одновременно. Применяется в сложных многополюсных системах, требующих высокого уровня контроля. 8-полюсный рубильник предназначен для управления восемью фазами или цепями. Используется в специализированных промышленных системах с высоким уровнем сложности. 10-полюсный рубильник позволяет управлять десятью фазами или цепями. Применяется в высокоспециализированных установках, где требуется управление большим количеством цепей. 0.01-полюсный рубильник не является стандартным значением и может быть ошибкой или специфическим обозначением, требующим уточнения. Не рекомендуется для использования без дополнительной проверки. 3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях.

С осью-переходником:

Нет

Свойство 'С осью-переходником' указывает на наличие или отсутствие оси-переходника в конструкции выключателя нагрузки (рубильника). Ось-переходник используется для изменения или адаптации механического соединения между различными компонентами устройства, обеспечивая гибкость в установке и эксплуатации. Значение 'Нет' означает, что выключатель нагрузки (рубильник) не оснащен осью-переходником. Это может ограничить возможности по адаптации устройства к различным монтажным условиям и типам соединений. Выбор таких рубильников рекомендуется в случаях, когда стандартные условия установки и эксплуатации не требуют дополнительных адаптационных элементов. Значение 'Да' указывает на наличие оси-переходника в конструкции выключателя нагрузки (рубильника). Это обеспечивает дополнительную гибкость при установке, позволяя адаптировать устройство к различным монтажным условиям и типам соединений. Рекомендуется выбирать рубильники с осью-переходником, если предполагаются нестандартные условия монтажа или требуется повышенная универсальность в эксплуатации.

Конструкция прибора:

Комплектное устройство в корпусе

Конструкция прибора определяет способ установки и подключения выключателя нагрузки (рубильника), что влияет на его эксплуатационные характеристики, удобство монтажа и обслуживания. Встраиваемое устройство фиксированной установки (стационарный) — это прибор, который монтируется на постоянное место и не предусматривает возможности перемещения или замены без демонтажа. Рекомендуется для систем, где не требуется частая замена или обслуживание выключателя. Комплектное устройство в корпусе — это выключатель нагрузки, поставляемый в готовом к установке корпусе, обеспечивающем защиту от внешних воздействий. Подходит для использования в условиях, требующих повышенной защиты от пыли, влаги и механических повреждений. Встраиваемое устройство с втычным подключением — это прибор, который монтируется в систему с использованием втычных соединений, что обеспечивает быструю установку и замену без необходимости сложного демонтажа. Рекомендуется для систем, где требуется частая замена или обслуживание выключателя. Выдвижное/выкатное устройство — это прибор, который может быть выдвинут или выкатывается из своего монтажного места для проведения технического обслуживания или замены без полного демонтажа. Идеально подходит для систем, требующих регулярного обслуживания и быстрого доступа к оборудованию. Встраиваемое устройство — это общий термин для приборов, которые монтируются внутри распределительных систем или шкафов. Такие устройства обеспечивают компактное размещение и защиту от внешних факторов, подходя для различных применений в зависимости от конкретных требований системы. Монтаж в распределительном щите — это тип установки, при котором выключатель нагрузки монтируется непосредственно в распределительный щит, обеспечивая централизованное управление и защиту электрических цепей. Рекомендуется для систем, требующих компактного и организованного размещения оборудования. Устройство наружного монтажа — это прибор, предназначенный для установки на внешних поверхностях, таких как стены или панели. Обеспечивает легкий доступ и видимость, подходит для использования в условиях, где требуется быстрый доступ к выключателю.

Номин. раб. напряжение:

220...400 В

Номинальное рабочее напряжение (В) указывает максимальное напряжение, при котором выключатель нагрузки (рубильник) может безопасно и эффективно работать. Это ключевой параметр для выбора устройства, так как он определяет его совместимость с электрической системой и гарантирует надежность и безопасность эксплуатации. Номинальное рабочее напряжение 1000 В. Подходит для высоковольтных систем, обеспечивая надежную работу при напряжении до 1000 В. Рекомендуется для промышленных и крупных коммерческих объектов. Номинальное рабочее напряжение 690 В. Оптимально для использования в промышленных установках и сложных электрических системах, где требуется высокая надежность и стабильность при напряжении до 690 В. Номинальное рабочее напряжение 750 В. Подходит для специальных промышленных приложений, где требуется работа при напряжении до 750 В. Обеспечивает надежную защиту и работу оборудования. Диапазон номинального рабочего напряжения от 400 В до 690 В. Этот диапазон позволяет использовать выключатель в системах с переменным напряжением, что обеспечивает гибкость и универсальность применения. Диапазон номинального рабочего напряжения от 230 В до 690 В. Подходит для различных электроустановок, включая бытовые и промышленные, обеспечивая надежную работу в указанном диапазоне напряжений. Номинальное рабочее напряжение 380 В. Стандартное значение для многих промышленных и коммерческих электрических систем. Обеспечивает стабильную и безопасную работу при этом напряжении. Номинальное рабочее напряжение 400 В. Широко используется в промышленных и коммерческих электрических сетях, обеспечивая надежность и безопасность при напряжении до 400 В. Диапазон номинального рабочего напряжения от 220 В до 400 В. Подходит для систем с переменным напряжением, обеспечивая гибкость и универсальность применения в различных условиях. Диапазон номинального рабочего напряжения от 375 В до 400 В. Узкий диапазон, подходящий для специфических приложений, где требуется работа в пределах этих значений напряжения. Диапазон номинального рабочего напряжения от 0 В до 690 В. Обеспечивает максимальную гибкость и универсальность, позволяя использовать выключатель в широком диапазоне напряжений, от самых низких до высоких значений.

Тип изделия/компонента:

Автоматический ввод резерва (АВР)

Тип изделия/компонента определяет конкретное устройство или компонент, используемое в системах распределения электроэнергии для управления, защиты и переключения электрических цепей. Это свойство важно для правильного выбора оборудования в зависимости от условий эксплуатации и требований безопасности. Выключатель-разъединитель нагрузки предназначен для размыкания и замыкания электрических цепей под нагрузкой. Он обеспечивает защиту от перегрузок и коротких замыканий. Рекомендуется использовать в системах, где требуется частое включение и отключение цепей. Автоматический ввод резерва (АВР) обеспечивает автоматическое переключение на резервный источник питания при отказе основного. Это устройство критично для систем, где необходимо непрерывное электроснабжение, например, в медицинских учреждениях и центрах обработки данных. Кулачковый переключатель используется для изменения конфигурации электрических цепей путем механического перемещения контактов. Он подходит для применения в системах управления и автоматики, где требуется надежное и точное переключение. Выключатель безопасности предназначен для аварийного отключения оборудования или электрической цепи в случае опасной ситуации. Это устройство обеспечивает дополнительную защиту и безопасность на производственных объектах и в промышленных установках. Выключатель автоматический в литом корпусе сочетает в себе функции защиты от перегрузок и коротких замыканий с возможностью ручного управления. Литой корпус обеспечивает высокую механическую прочность и защиту от внешних воздействий. Рекомендуется для использования в промышленных и коммерческих установках. Выключатель автоматический воздушный используется для защиты и управления высоковольтными электрическими цепями. Он работает на основе воздушной изоляции и обеспечивает высокую надежность и долговечность. Рекомендуется для применения в крупных промышленных и энергетических системах.

Реверсивный переключатель:

Да

Реверсивный переключатель указывает на возможность изменения направления потока электрического тока в нагрузочном выключателе (рубильнике). Это свойство определяет, может ли устройство переключать ток в обратном направлении, что важно для определенных приложений, таких как резервное питание или управление несколькими источниками питания. Нет означает, что выключатель нагрузки не оснащен реверсивным переключателем. Такое устройство предназначено для работы в одном направлении и не может изменять направление потока тока. Рекомендуется использовать в системах, где не требуется переключение на резервный источник питания или управление несколькими источниками. Замена на устройство с реверсивным переключателем может потребоваться при модернизации системы для повышения ее гибкости и надежности. Да означает, что выключатель нагрузки оснащен реверсивным переключателем. Это позволяет устройству изменять направление потока тока, что полезно для систем с резервным питанием или для управления несколькими источниками питания. Рекомендуется для использования в критических системах, где необходимо быстрое переключение на резервный источник питания. Замена на такое устройство может улучшить надежность и функциональность электрической системы.

Моторный привод встроенный:

Да

Свойство 'Моторный привод встроенный' указывает на наличие или отсутствие встроенного моторного привода в выключателе нагрузки (рубильнике). Моторный привод используется для автоматизации процесса включения и выключения рубильника, что позволяет дистанционно управлять нагрузкой и интегрировать устройство в системы автоматизации. Отсутствие встроенного моторного привода означает, что выключатель нагрузки (рубильник) требует ручного управления для включения и выключения. Это подходит для простых систем, где автоматизация не требуется, и где доступ к устройству для ручного управления не вызывает затруднений. Рекомендуется для использования в небольших установках или в ситуациях, где автоматизация нецелесообразна. Наличие встроенного моторного привода позволяет автоматизировать процесс включения и выключения рубильника, что делает устройство подходящим для интеграции в системы автоматического управления и удаленного мониторинга. Это особенно полезно в крупных установках и сложных системах, где важно быстро и точно управлять нагрузкой без необходимости физического доступа к устройству. Рекомендуется для применения в промышленных объектах и системах с высоким уровнем автоматизации.

Цвет управляющего элемента:

Серый

Цвет управляющего элемента в выключателях нагрузки (рубильниках) указывает на визуальное оформление ручки или кнопки, используемой для управления устройством. Этот параметр важен для обеспечения удобства эксплуатации, идентификации и соответствия стандартам безопасности. Разные цвета могут использоваться для обозначения различных функций или состояний устройства, что помогает избежать ошибок при его использовании. Черный цвет управляющего элемента обычно ассоциируется с нейтральным или стандартным состоянием устройства. Черный цвет часто используется для основных функций и может быть предпочтительным выбором для стандартных промышленных применений. Он обеспечивает хорошую видимость и контраст на большинстве панелей управления. Красный цвет управляющего элемента часто используется для обозначения аварийных или критических функций. Он привлекает внимание и указывает на необходимость немедленного действия. Рекомендуется использовать красный цвет для выключателей, которые активируют аварийные остановки или отключение питания, чтобы минимизировать риск несчастных случаев. Серый цвет управляющего элемента может быть использован для обозначения второстепенных или менее критичных функций. Он менее заметен по сравнению с красным или черным, что делает его подходящим для вспомогательных переключателей или устройств, которые не требуют немедленного внимания оператора. Белый цвет управляющего элемента используется реже, но может быть полезен для специфических применений, где требуется высокая видимость и контраст. Белый цвет может указывать на специальные или уникальные функции устройства. Рекомендуется использовать белый цвет в условиях, где важна высокая видимость и четкость обозначений. Комбинация красного и черного цветов на управляющем элементе часто указывает на устройства с двойной функцией или на переключатели, которые могут выполнять как стандартные, так и аварийные функции. Эта цветовая комбинация помогает быстро идентифицировать такие устройства и обеспечивает дополнительную безопасность за счет визуального разделения функций.

Ширина в поперечном сечении:

0.01 мм

Ширина в поперечном сечении выключателя нагрузки (рубильника) определяет размер устройства в миллиметрах по горизонтали, что важно для его установки и интеграции в электрическую систему. Этот параметр влияет на совместимость с монтажными панелями и распределительными щитами, а также на возможность установки в ограниченных пространствах. Правильный выбор ширины обеспечивает надежное крепление и безопасную эксплуатацию устройства. Значение ширины 0.01 мм крайне мало и может быть использовано для миниатюрных выключателей в специализированных приложениях с ограниченным пространством. Рекомендуется для микросхем и малогабаритных устройств. Ширина 69 мм подходит для стандартных выключателей нагрузки, часто используемых в бытовых и коммерческих электрических системах. Обеспечивает достаточную площадь для безопасного монтажа и эксплуатации. Ширина 54 мм является универсальным значением для большинства средних выключателей нагрузки, обеспечивая баланс между компактностью и удобством монтажа. Ширина 215 мм применяется для крупных промышленных выключателей нагрузки, которые требуют большего пространства для установки и обслуживания. Рекомендуется для высоконагруженных электрических систем. Ширина 36 мм используется для компактных выключателей нагрузки, подходящих для ограниченных пространств, таких как небольшие распределительные щиты или монтажные панели. Ширина 287 мм характерна для мощных промышленных выключателей, требующих значительного пространства для установки и эксплуатации. Обеспечивает высокую надежность и безопасность в сложных электрических системах. Ширина 82 мм подходит для средних и крупных выключателей нагрузки, обеспечивая достаточное пространство для безопасного монтажа и эксплуатации в различных электрических системах. Ширина 105 мм используется для крупных бытовых и коммерческих выключателей нагрузки, обеспечивая надежное крепление и безопасность при эксплуатации. Значение ширины 0.1 мм также относится к миниатюрным выключателям, которые используются в специализированных приложениях с очень ограниченным пространством. Ширина 158 мм подходит для мощных выключателей нагрузки, используемых в промышленных и крупных коммерческих электрических системах, обеспечивая надежность и безопасность.

Моторный привод опционально:

Нет

Свойство "Моторный привод опционально" указывает на возможность дополнения выключателя нагрузки моторным приводом для автоматизации его работы. Наличие моторного привода позволяет дистанционно управлять рубильником, что может быть критически важно в системах, требующих автоматизации и удаленного контроля. Это свойство помогает определить, можно ли модернизировать устройство для повышения удобства эксплуатации и безопасности. Значение "Нет" означает, что данный выключатель нагрузки не поддерживает установку моторного привода. Это ограничивает возможности автоматизации и удаленного управления устройством. Рекомендуется выбирать такие выключатели для простых систем, где дистанционное управление не требуется, и ручное управление является достаточным. Значение "Да" указывает на то, что выключатель нагрузки может быть оснащен моторным приводом. Это позволяет интегрировать устройство в автоматизированные системы управления и обеспечивает возможность удаленного контроля и управления. Рекомендуется выбирать такие выключатели для сложных систем, где важна автоматизация процессов и удаленное управление.

Номин. напряжение изоляции Ui:

600 В

Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция выключателя нагрузки (рубильника) сохраняет свои изоляционные свойства. Этот параметр критически важен для обеспечения безопасной и надежной работы устройства, так как он определяет максимальное напряжение, которое может выдерживать изоляция без пробоя. Выбор выключателя с соответствующим номинальным напряжением изоляции зависит от условий эксплуатации и номинального рабочего напряжения в системе. 800 В — Подходит для высоковольтных систем, где требуется высокая степень изоляции. Рекомендуется для промышленных установок с высокими требованиями к надежности. 1000 В — Используется в очень высоковольтных системах, обеспечивая максимальную защиту и надежность. Предпочтительно для критически важных объектов и крупных промышленных предприятий. 690 В — Часто применяется в промышленных и коммерческих установках. Обеспечивает надежную изоляцию для большинства стандартных применений. 660 В — Подходит для многих промышленных применений, обеспечивая достаточную изоляцию и защиту. 500 В — Используется в системах среднего напряжения, где требуются умеренные изоляционные свойства. 400 В — Применяется в низковольтных системах, таких как бытовые и малые коммерческие установки. 380 В — Идеально подходит для стандартных бытовых и коммерческих электрических систем. 600 В — Применяется в системах среднего напряжения с повышенными требованиями к изоляции. 750 В — Используется в высоковольтных системах, обеспечивая дополнительную защиту и надежность. 0.1 В — Это значение указывает на минимальный уровень напряжения, при котором изоляция сохраняет свои свойства. Обычно используется для специфических низковольтных приложений.

Номин. продолжительный ток Iu:

250 А

Номинальный продолжительный ток (Iu) — это максимальный ток, который рубильник способен проводить в течение продолжительного времени без перегрева и ухудшения своих характеристик. Этот параметр критически важен для обеспечения надежности и безопасности электрической системы. Выбор рубильника с подходящим значением Iu зависит от расчетной нагрузки и требований к системе электроснабжения. Значение 63 А подходит для маломощных цепей и бытовых приложений, где токи не превышают указанный уровень. Рекомендуется для небольших электроприборов и систем освещения. Значение 100 А используется в системах с умеренной нагрузкой, таких как небольшие промышленные установки или крупные бытовые электроприборы. Обеспечивает надежную работу при средних токовых нагрузках. Значение 125 А подходит для средних промышленных и коммерческих приложений, где требуется надежное управление токами среднего уровня. Часто используется в распределительных щитах. Значение 160 А рекомендуется для использования в промышленных и коммерческих установках с повышенными требованиями к надежности и безопасности, где токи могут достигать этого уровня. Значение 200 А предназначено для более мощных промышленных систем, где необходима высокая пропускная способность и надежность. Часто используется в крупных распределительных системах. Значение 250 А подходит для крупных промышленных установок и распределительных систем, где требуется надежное управление высокими токами. Значение 400 А используется в мощных промышленных и коммерческих системах, где требуется управление высокими токами и обеспечивается высокая надежность и безопасность. Значение 630 А предназначено для крупных промышленных объектов и энергетических систем, где необходима высокая пропускная способность и надежность при больших токах. Значение 1000 А используется в очень мощных промышленных и энергетических системах, где требуется управление экстремально высокими токами. Обеспечивает максимальную надежность и безопасность. Значение 1600 А подходит для самых мощных промышленных и энергетических систем, где необходима максимальная пропускная способность и надежность при управлении чрезвычайно высокими токами.

Подходит для монтажа на шину:

Да

Свойство "Подходит для монтажа на шину" указывает на возможность установки выключателя нагрузки (рубильника) непосредственно на монтажную шину. Это важно для упрощения и стандартизации процесса установки, а также для обеспечения надежного и безопасного подключения устройства к электрической системе. Выбор выключателя нагрузки с этим свойством может значительно сократить время и трудозатраты на монтаж, а также повысить общую надежность системы. Если значение свойства "Подходит для монтажа на шину" указано как "Нет", это означает, что данный выключатель нагрузки не предназначен для установки на монтажную шину. В этом случае потребуется использовать альтернативные методы крепления и подключения, такие как монтаж на панель или использование дополнительных крепежных элементов. Это может усложнить процесс установки и потребовать дополнительных затрат времени и ресурсов. Рекомендуется выбирать такие устройства только в тех случаях, когда монтаж на шину не является обязательным или возможным. Если значение свойства "Подходит для монтажа на шину" указано как "Да", это означает, что выключатель нагрузки разработан для непосредственного крепления на монтажную шину. Это упрощает процесс установки, делает его более быстрым и экономичным, а также обеспечивает надежное и безопасное соединение. Выбор таких устройств особенно рекомендуется для систем, где важна стандартизация и модульность, а также для проектов с ограниченными временными и трудовыми ресурсами.

С блокировкой/запираемый (-ая):

Да

Свойство 'С блокировкой/запираемый (-ая)' указывает на наличие или отсутствие механизма, предотвращающего несанкционированное включение или выключение выключателя нагрузки (рубильника). Это свойство важно для обеспечения безопасности и предотвращения случайных операций с устройством. Выключатель нагрузки с блокировкой или запираемый оснащен механизмом, который позволяет зафиксировать его в определенном положении (включенном или выключенном) с помощью замка или другого устройства. Это предотвращает несанкционированное или случайное изменение состояния выключателя, что особенно важно в промышленных и коммерческих установках, где безопасность и контроль имеют первостепенное значение. Рекомендуется использовать запираемые выключатели в местах с повышенными требованиями к безопасности и в зонах с ограниченным доступом. Выключатель нагрузки без блокировки или незапираемый не имеет механизма для фиксации его состояния. Такие выключатели могут быть использованы в менее критичных приложениях, где риск несанкционированного или случайного переключения минимален. Они проще в установке и эксплуатации, но требуют более тщательного контроля со стороны обслуживающего персонала.

Коммутируемая мощность при 400 В:

95 кВт

Коммутируемая мощность при 400 В — это максимальная электрическая мощность, которую выключатель нагрузки (рубильник) способен безопасно коммутировать при напряжении 400 В. Измеряется в киловаттах (кВт). Это свойство определяет, насколько мощные потребители могут быть подключены и отключены с использованием данного устройства. Высокое значение коммутируемой мощности позволяет использовать рубильник в цепях с большими нагрузками, что важно для промышленных и коммерческих применений. При выборе выключателя нагрузки следует учитывать коммутируемую мощность, чтобы обеспечить надежную и безопасную эксплуатацию системы. Если текущий выключатель не соответствует требуемой коммутируемой мощности, его необходимо заменить на более подходящий, чтобы избежать перегрузок и возможных аварийных ситуаций.

С защитой от ошибочных действий:

Нет

Свойство 'С защитой от ошибочных действий' указывает на наличие или отсутствие механизмов, предотвращающих неправильное использование или некорректную эксплуатацию выключателя нагрузки (рубильника). Это свойство является критически важным для обеспечения безопасности и надежности работы электрических систем, так как ошибочные действия могут привести к аварийным ситуациям, повреждению оборудования или даже к травмам. Значение 'Нет' указывает на отсутствие механизмов защиты от ошибочных действий. В данном случае пользователи должны быть особенно внимательны и соблюдать все инструкции по эксплуатации, чтобы избежать неправильного использования. Рекомендуется использовать такие выключатели только в системах, где риск ошибочных действий минимален и где работают только квалифицированные специалисты. Значение 'Да' означает, что выключатель нагрузки оснащен механизмами защиты от ошибочных действий. Это может включать в себя блокировки, предотвращающие включение или выключение устройства в неподходящий момент, или защиту от неправильного подключения. Такие выключатели рекомендуются для использования в системах с повышенными требованиями к безопасности, а также в тех случаях, когда вероятность ошибочных действий высока, например, в промышленных установках или в местах с доступом для неквалифицированного персонала.

Подходит для напольного монтажа:

Нет

Свойство "Подходит для напольного монтажа" указывает на возможность установки выключателя нагрузки (рубильника) непосредственно на пол. Это важно для обеспечения удобства в эксплуатации, безопасности и соответствия требованиям установки в различных промышленных и коммерческих помещениях. Данное свойство помогает определить, подходит ли устройство для конкретных условий монтажа и эксплуатации. Значение "Нет" означает, что выключатель нагрузки (рубильник) не предназначен для установки на пол. Это может ограничить варианты монтажа и потребовать дополнительных конструктивных решений, таких как настенное крепление или установка в шкафу. Рекомендуется выбирать такие устройства для помещений, где напольный монтаж невозможен или нежелателен. Значение "Да" означает, что выключатель нагрузки (рубильник) специально разработан для напольного монтажа. Это упрощает установку и эксплуатацию в условиях, где настенные или шкафные варианты монтажа не подходят. Рекомендуется выбирать такие устройства для промышленных и коммерческих помещений, где требуется надежная и безопасная установка на полу.

Напряжение дополнит. расцепителя:

Нет

Свойство "Напряжение дополнительного расцепителя" указывает на наличие или отсутствие дополнительного устройства, которое может отключить выключатель нагрузки при превышении определенного напряжения. Это важный параметр для обеспечения безопасности и надежности работы электрических систем. Отсутствие дополнительного расцепителя означает, что выключатель нагрузки не оснащен механизмом, который автоматически отключает его при превышении установленного порога напряжения. Это может быть приемлемо для простых и менее критичных систем, где риск перенапряжения минимален. Однако в более сложных и ответственных системах отсутствие дополнительного расцепителя может привести к повреждению оборудования при скачках напряжения. Наличие дополнительного расцепителя указывает на то, что выключатель нагрузки оснащен устройством, которое автоматически отключает его при превышении заданного уровня напряжения. Это повышает уровень безопасности и защищает оборудование от возможных повреждений, вызванных перенапряжением. Рекомендуется использовать выключатели с дополнительным расцепителем в системах с высокой степенью ответственности и в случаях, когда возможны частые скачки напряжения.

Макс. допустимое раб. напряжение Ue AC:

400 В

Максимальное допустимое рабочее напряжение (Ue AC) — это наибольшее значение переменного напряжения, при котором выключатель нагрузки (рубильник) может безопасно и эффективно работать. Это значение критически важно для обеспечения надежной и безопасной эксплуатации электрических систем, так как превышение этого напряжения может привести к повреждению оборудования и потенциальным аварийным ситуациям. При выборе выключателя нагрузки необходимо учитывать максимальное рабочее напряжение, чтобы оно соответствовало условиям эксплуатации. 690 В — это высокое напряжение, подходящее для промышленных и крупных коммерческих объектов, где требуется надежная работа при больших нагрузках. Рекомендуется для использования в системах, где стабильность и безопасность имеют первостепенное значение. 1000 В — используется в специализированных промышленных установках, где требуется работа при очень высоких напряжениях. Такие выключатели нагрузки должны быть тщательно проверены и сертифицированы для работы в условиях высоких напряжений. 660 В — подходит для промышленных объектов средней мощности. Этот уровень напряжения часто встречается в производственных цехах и на предприятиях с высокими требованиями к надежности оборудования. 750 В — используется в специфических промышленных приложениях, где стандартное напряжение выше среднего. Требует особого внимания к изоляции и защите оборудования. 400 В — распространенное напряжение для коммерческих и жилых зданий. Этот уровень напряжения часто используется в распределительных системах и подходит для большинства стандартных применений. 380 В — также часто используется в коммерческих и жилых зданиях, особенно в системах трехфазного питания. Подходит для стандартных электрических систем средней мощности. 480 В — используется в промышленных условиях, где требуется более высокое напряжение, чем стандартное. Обеспечивает надежную работу оборудования при повышенных нагрузках. 800 В — применяется в специализированных промышленных объектах, где необходима работа при высоких напряжениях. Требует высококачественного оборудования и надежной изоляции. 500 В — подходит для промышленных объектов средней мощности. Обеспечивает надежную работу и защиту оборудования при высоких нагрузках. 0.01 В — минимальное значение, которое может указывать на необходимость использования выключателя нагрузки в специализированных низковольтных приложениях или для защиты чувствительного оборудования.

Степень защиты (IP), передняя сторона:

IP30

Степень защиты (IP) передней стороны выключателя нагрузки (рубильника) указывает на уровень защиты, который обеспечивается корпусом устройства от проникновения твердых частиц и влаги. Это важный параметр для обеспечения безопасности и надежности работы оборудования в различных условиях эксплуатации. IP00: Отсутствие защиты от попадания твердых частиц и влаги. Рекомендуется использовать только в сухих и чистых помещениях, где отсутствуют риски механических повреждений и воздействия окружающей среды. Не подходит для применения в промышленных или наружных условиях. IP20: Защита от проникновения твердых объектов размером более 12,5 мм и отсутствие защиты от влаги. Подходит для использования в помещениях с низким уровнем загрязнения и отсутствием риска попадания влаги. Не рекомендуется для наружного применения. IP65: Полная защита от пыли и защита от водяных струй с любого направления. Идеально подходит для использования в условиях высокой запыленности и влажности, включая наружные установки и промышленные помещения. IP30: Защита от твердых объектов размером более 2,5 мм и отсутствие защиты от влаги. Используется в средах с минимальным уровнем загрязнения и без риска попадания воды. Не подходит для использования на открытом воздухе или в условиях высокой влажности. IP2X: Защита от проникновения твердых объектов размером более 12,5 мм и отсутствие защиты от влаги. Подходит для использования в бытовых и офисных помещениях, где отсутствует риск попадания влаги и крупных частиц. IP44: Защита от проникновения твердых объектов размером более 1 мм и защита от брызг воды с любого направления. Рекомендуется для использования в условиях умеренной запыленности и влажности, как в помещениях, так и на открытом воздухе. IP40: Защита от твердых объектов размером более 1 мм и отсутствие защиты от влаги. Применяется в условиях, где отсутствует риск попадания воды, но требуется защита от мелких твердых частиц. IP32: Защита от твердых объектов размером более 2,5 мм и защита от водяных капель, падающих под углом до 15 градусов. Подходит для использования в условиях, где возможны небольшие попадания воды и присутствие мелких твердых частиц. IP41: Защита от твердых объектов размером более 1 мм и защита от вертикально падающих капель воды. Рекомендуется для использования в помещениях с минимальным уровнем влажности и риском попадания мелких твердых частиц. IP54: Защита от ограниченного проникновения пыли и защита от водяных брызг с любого направления. Подходит для использования в условиях средней запыленности и влажности, как в помещениях, так и на открытом воздухе.

Подходит для промежуточного монтажа:

Да

Свойство "Подходит для промежуточного монтажа" указывает на возможность установки выключателя нагрузки (рубильника) в промежуточное положение в электрической цепи. Промежуточный монтаж подразумевает, что устройство может быть установлено не только в начале или конце цепи, но и в ее середине, что позволяет более гибко управлять распределением электрической энергии и защитой различных участков цепи. Значение "Да" означает, что выключатель нагрузки (рубильник) может быть установлен в промежуточное положение электрической цепи. Это свойство важно для сложных электрических систем, где требуется возможность отключения или переключения отдельных сегментов цепи. Промежуточный монтаж позволяет улучшить управление энергопотреблением и повысить безопасность эксплуатации. Рекомендуется выбирать такие устройства для систем с разветвленной структурой и высоким уровнем нагрузки. Значение "Нет" указывает на то, что выключатель нагрузки (рубильник) не предназначен для установки в промежуточное положение электрической цепи. Такие устройства обычно используются в более простых системах, где управление энергопотреблением и защита отдельных сегментов цепи не требуют высокой гибкости. При необходимости промежуточного монтажа рекомендуется заменить такие выключатели на те, которые поддерживают данное свойство.

Подходит для фронтал. монтажа в центре:

Нет

Свойство "Подходит для фронтал. монтажа в центре" указывает на возможность установки выключателя нагрузки (рубильника) непосредственно на передней панели оборудования, что обеспечивает легкий доступ для управления и обслуживания. Это свойство важно для удобства эксплуатации и безопасности работы с электрическими системами. Значение "Нет" означает, что выключатель нагрузки не предназначен для установки на передней панели оборудования. В этом случае монтаж может потребовать дополнительных конструктивных решений или использования других типов монтажных креплений. Рекомендуется выбирать такие выключатели для систем, где фронтальный доступ не является критическим требованием. Значение "Да" указывает на то, что выключатель нагрузки специально разработан для установки на передней панели оборудования. Это обеспечивает удобный доступ для управления и обслуживания, что особенно важно в условиях, требующих быстрого и безопасного отключения или переключения нагрузки. Рекомендуется использовать такие выключатели в системах, где важен легкий доступ и оперативное управление.

Номинальный постоянный ток при AC-21, 400 В:

0.01 А

Номинальный постоянный ток при AC-21, 400 В — это максимальный ток, который выключатель нагрузки (рубильник) может непрерывно проводить при напряжении 400 В в условиях эксплуатации AC-21 (переменный ток, общие условия применения). Этот параметр важен для определения способности устройства справляться с нагрузками в различных электрических сетях и обеспечивает надежную работу без перегрева и повреждений. 250 А — Подходит для крупных промышленных объектов и мощных электромеханических систем. Рекомендуется для использования в сетях с высокими требованиями к надежности и стабильности. 63 А — Оптимально для малых и средних коммерческих объектов, а также для бытового использования. Обеспечивает достаточную мощность для большинства стандартных применений. 125 А — Предназначен для средних промышленных и коммерческих объектов. Обеспечивает баланс между мощностью и стоимостью, подходя для большинства применений средней нагрузки. 0.01 А — Очень низкий номинальный ток, обычно используется для специализированных и чувствительных приложений, где требуется минимальная мощность и высокая точность контроля. 160 А — Подходит для средних и крупных промышленных объектов. Обеспечивает надежную работу при высоких нагрузках и часто используется в производственных цехах и крупных коммерческих зданиях. 200 А — Идеален для крупных промышленных установок и мощных электрических систем. Обеспечивает высокую надежность и долговечность при интенсивной эксплуатации. 400 А — Предназначен для очень крупных промышленных объектов и мощных электрических систем. Рекомендуется для использования в условиях, где требуется высокая производительность и надежность. 100 А — Хорошо подходит для малых и средних промышленных объектов, а также для крупных коммерческих зданий. Обеспечивает надежную работу при умеренных нагрузках. 630 А — Используется в крупных промышленных комплексах и энергетических системах. Обеспечивает высокую надежность и долговечность при экстремальных нагрузках. 800 А — Максимальный номинальный ток, предназначенный для самых крупных и мощных промышленных и энергетических систем. Обеспечивает максимальную производительность и надежность при эксплуатации в условиях высокой нагрузки.

Номинальный постоянный ток при AC-23, 400 В:

0.01 А

Номинальный постоянный ток при AC-23, 400 В — это максимальный ток, который может непрерывно проходить через выключатель нагрузки при использовании в категории применения AC-23 (коммутация двигателей или других индуктивных нагрузок) при напряжении 400 В. Этот параметр важен для правильного выбора и эксплуатации выключателя нагрузки, так как он определяет его способность безопасно и эффективно работать в заданных условиях. 0.01 А — минимальное значение номинального постоянного тока, указывающее на использование выключателя в крайне маломощных цепях. Подходит для специфических применений, где требуется высокая точность и минимальная нагрузка. 250 А — значение номинального постоянного тока, указывающее на возможность использования выключателя в средне-мощных промышленных установках. Рекомендуется для оборудования, где требуется надежное управление значительными индуктивными нагрузками. 200 А — значение номинального постоянного тока, подходящее для промышленных установок средней мощности. Обеспечивает надежное управление индуктивными нагрузками. 160 А — номинальный постоянный ток, подходящий для менее мощных промышленных применений. Обеспечивает надежную работу в условиях средних нагрузок. 16 А — значение номинального постоянного тока для маломощных цепей, часто используемых в бытовых или легких промышленных приложениях. 400 А — значение номинального постоянного тока, указывающее на возможность использования выключателя в мощных промышленных установках. Подходит для управления крупными индуктивными нагрузками. 1250 А — высокое значение номинального постоянного тока, предназначенное для очень мощных промышленных установок. Требует особого внимания к выбору и установке выключателя из-за высоких токов. 90 А — значение номинального постоянного тока, подходящее для средне-мощных цепей. Обеспечивает надежное управление индуктивными нагрузками в таких условиях. 800 А — высокое значение номинального постоянного тока, предназначенное для мощных промышленных приложений. Обеспечивает надежность и безопасность при управлении крупными нагрузками. 315 А — значение номинального постоянного тока, подходящее для мощных промышленных установок. Обеспечивает надежную работу в условиях значительных индуктивных нагрузок.

Тип подключения силовой электрич. цепи:

Болтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения проводников с контактами выключателя нагрузки (рубильника). Это свойство влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Винтовое соединение предполагает использование винтов для закрепления проводников в контактных зажимах. Этот тип подключения обеспечивает надежный контакт и простоту монтажа, но требует регулярной проверки и подтяжки винтов для предотвращения ослабления соединения. Рекомендуется для применения в условиях, где возможны вибрации или механические нагрузки. Болтовое соединение использует болты и гайки для крепления проводников. Это обеспечивает высокую механическую прочность и надежность контакта, особенно при использовании в высокомощных и промышленно нагруженных цепях. Рекомендуется для стационарных установок и мест с повышенными требованиями к надежности соединения. Кабельный зажим или клемма предусматривает использование пружинных или винтовых клемм для закрепления проводников. Этот тип подключения удобен для быстрого монтажа и демонтажа, обеспечивая надежный контакт. Подходит для применения в распределительных щитах и местах с частыми операциями по подключению и отключению кабелей. Рамный зажим представляет собой конструкцию, в которой проводник зажимается между рамой и контактной пластиной. Этот тип соединения обеспечивает высокую надежность и устойчивость к вибрациям, но требует точного подбора проводников по размеру. Рекомендуется для использования в условиях высокой вибрации и механических нагрузок. Подключение на шину предполагает соединение проводников непосредственно с токоведущими шинами. Этот тип подключения обеспечивает минимальное сопротивление и высокую надежность контакта, особенно в высокомощных цепях. Рекомендуется для применения в главных распределительных щитах и местах с высокими токовыми нагрузками.

Номин. коммутируем. мощность при AC-3, 400 В:

95 кВт

Номин. коммутируем. мощность при AC-3, 400 В

Количество выключателей/переключателей:

Количество выключателей/переключателей определяет число независимых электрических цепей, которые могут быть одновременно управляемы одним устройством. Это свойство критически важно при проектировании электрических систем, так как от него зависит возможность управления несколькими линиями питания и распределение нагрузки. Один выключатель/переключатель означает, что устройство способно управлять только одной электрической цепью. Это наиболее простой и распространенный вариант, подходящий для базовых задач, таких как управление освещением или отдельными приборами. Рекомендуется для использования в системах с минимальными требованиями к распределению нагрузки. Два выключателя/переключателя позволяют управлять двумя независимыми электрическими цепями. Это удобно для систем, где требуется раздельное управление двумя группами потребителей, например, освещением и розетками. Такой вариант обеспечивает большую гибкость в управлении и распределении нагрузки. Три выключателя/переключателя предоставляют возможность управления тремя отдельными цепями. Это решение подходит для более сложных систем, где необходимо раздельное управление несколькими группами устройств или зон. Рекомендуется для использования в коммерческих и промышленных установках с повышенными требованиями к надежности и распределению нагрузки. Четыре выключателя/переключателя позволяют контролировать четыре независимые электрические цепи. Это наиболее сложный и гибкий вариант, подходящий для крупных объектов с множеством потребителей, таких как производственные предприятия или большие офисные здания. Обеспечивает максимальную гибкость и возможность точного распределения нагрузки по различным зонам.

Подходит для установки в распределит. щит:

Да

Свойство "Подходит для установки в распределительный щит" указывает на возможность монтажа выключателя нагрузки (рубильника) внутри распределительного щита. Это свойство важно для обеспечения совместимости устройства с системами распределения электроэнергии, что влияет на безопасность и удобство эксплуатации. Значение "Да" означает, что данный выключатель нагрузки (рубильник) предназначен для установки в распределительный щит. Это подтверждает, что устройство соответствует стандартным размерам и требованиям для монтажа внутри распределительных щитов, что обеспечивает легкость установки и интеграции в существующие системы электроснабжения. Рекомендуется выбирать такие устройства для проектов, где требуется компактное и безопасное размещение внутри распределительного щита. Значение "Нет" указывает на то, что данный выключатель нагрузки (рубильник) не предназначен для установки в распределительный щит. Такое устройство может иметь нестандартные размеры или конструктивные особенности, которые не позволяют его монтировать внутри распределительного щита. При выборе таких выключателей нагрузки необходимо учитывать альтернативные способы их размещения и установки, чтобы обеспечить безопасность и функциональность системы электроснабжения.

Пригоден в качестве главного выключателя:

Да

Свойство 'Пригоден в качестве главного выключателя' указывает на возможность использования данного выключателя нагрузки (рубильника) в качестве основного устройства для включения и отключения электрической цепи в распределительных щитах. Главный выключатель должен обеспечивать надежное и безопасное управление всей электрической системой, а также соответствовать определенным стандартам и требованиям. Выключатель нагрузки (рубильник) с этим значением может использоваться в качестве главного выключателя. Это означает, что устройство способно выдерживать номинальные токи и напряжения, необходимые для управления всей электрической системой. Рекомендуется выбирать такие выключатели для распределительных щитов, где требуется надежное и безопасное отключение всей системы. Выключатель нагрузки (рубильник) с этим значением не предназначен для использования в качестве главного выключателя. Он может использоваться для управления отдельными секциями или компонентами электрической системы, но не всей системой целиком. В таких случаях следует подбирать специальные устройства, соответствующие требованиям главного выключателя.

Условный номин. ток короткого замыкания Iq:

50 кА

Условный номинальный ток короткого замыкания (Iq) — это максимальный ток, который выключатель нагрузки (рубильник) способен выдержать в течение короткого времени без повреждений. Измеряется в килоамперах (кА). Этот параметр критически важен для обеспечения безопасности и надёжности электрической системы, так как определяет способность устройства справляться с аварийными ситуациями, такими как короткие замыкания. При выборе выключателя нагрузки необходимо учитывать Iq, чтобы он соответствовал возможным уровням короткого замыкания в системе. Замена выключателя должна производиться с учётом того, чтобы новый выключатель имел равное или большее значение Iq для обеспечения адекватной защиты.

Номин. кратковременно выдерживаемый ток Icw:

250 кА

Номинальный кратковременно выдерживаемый ток (Icw) — это максимальный ток, который выключатель нагрузки (рубильник) может выдерживать в течение короткого промежутка времени (обычно 1 секунда) без повреждений. Измеряется в килоамперах (кА). Это свойство критически важно для обеспечения надежности и безопасности электрической системы при возникновении коротких замыканий или других аварийных ситуаций. При выборе выключателя нагрузки необходимо учитывать значение Icw, чтобы оно соответствовало или превышало возможные аварийные токи в системе. Замена рубильника на устройство с более низким Icw может привести к его повреждению и нарушению работы всей системы.

Пригоден в качестве сервисного выключателя:

Нет

Свойство "Пригоден в качестве сервисного выключателя" указывает на возможность использования выключателя нагрузки (рубильника) для обслуживания и ремонта электрических систем без необходимости полного отключения оборудования от сети. Это свойство важно для обеспечения безопасности и удобства при проведении технического обслуживания или ремонта. Значение "Да" означает, что выключатель нагрузки (рубильник) может быть использован в качестве сервисного выключателя. Это позволяет безопасно отключать определенные участки электрической цепи для проведения обслуживания или ремонта, не влияя на работу всей системы. Рекомендуется выбирать такие выключатели для объектов, где требуется регулярное техническое обслуживание или возможны частые ремонты. Значение "Нет" указывает, что выключатель нагрузки (рубильник) не предназначен для использования в качестве сервисного выключателя. Он не обеспечивает безопасное отключение для проведения обслуживания или ремонта, и его использование в таких целях может привести к рискам для безопасности. Такие выключатели подходят для систем, где не требуется частое вмешательство и обслуживание.

Количество вспомогат. переключающих контактов:

0.01

Количество вспомогательных переключающих контактов указывает на число дополнительных контактов, которые могут быть использованы для управления цепями сигнализации, индикации или автоматизации. Эти контакты не предназначены для основного токопроводящего пути, но играют важную роль в обеспечении функциональности и безопасности системы. Значение 0.01 указывает на наличие одного вспомогательного контакта, который может быть использован для минимальных вспомогательных функций. Подходит для простых систем, где не требуется большое количество дополнительных коммутаций. Значение 4 указывает на наличие четырех вспомогательных контактов. Это обеспечивает возможность управления несколькими цепями одновременно, что полезно в сложных системах автоматизации и сигнализации. Значение 3 указывает на наличие трех вспомогательных контактов. Это достаточно для большинства стандартных задач, требующих умеренного уровня автоматизации или сигнализации. Значение 2 указывает на наличие двух вспомогательных контактов. Подходит для систем средней сложности, где требуется управление несколькими дополнительными цепями. Значение 0.1 указывает на наличие одного вспомогательного контакта с меньшей нагрузочной способностью. Используется в системах, где требования к вспомогательным функциям минимальны. Значение 5 указывает на наличие пяти вспомогательных контактов. Это максимальное количество среди представленных значений, обеспечивая высокую гибкость и возможность управления множеством дополнительных цепей в сложных системах.

Подходит для фронтал. монтажа через 4 отверстия:

Да

Свойство 'Подходит для фронтал. монтажа через 4 отверстия' указывает на возможность установки выключателя нагрузки (рубильника) на монтажную поверхность с использованием четырёх крепёжных отверстий, что обеспечивает надёжное и устойчивое крепление устройства. Это свойство важно для обеспечения правильного и безопасного монтажа, а также для соответствия устройству требованиям по механической устойчивости и удобству обслуживания. Значение 'Да' означает, что выключатель нагрузки (рубильник) может быть установлен на монтажную поверхность с использованием четырёх крепёжных отверстий. Это обеспечивает надёжное крепление устройства, что особенно важно для тяжёлых или вибрационно нагруженных установок. Рекомендуется выбирать такие устройства для применения в условиях, где требуется повышенная механическая устойчивость и надёжность крепления. Значение 'Нет' означает, что выключатель нагрузки (рубильник) не предназначен для установки с использованием четырёх крепёжных отверстий. В этом случае может потребоваться альтернативный метод крепления, который должен быть указан в технической документации устройства. Рекомендуется выбирать такие устройства для менее требовательных условий эксплуатации или при наличии других способов надёжного крепления.

Номинальная мощность в рабочем режиме при AC-23, 400 В:

95 кВт

Номинальная мощность в рабочем режиме при AC-23, 400 В — это максимальная мощность, которую выключатель нагрузки (рубильник) способен коммутировать в условиях тяжелых эксплуатационных режимов (AC-23) при напряжении 400 В. Это значение указывается в киловаттах (кВт) и является критическим параметром для определения соответствия выключателя нагрузке, которую он будет обслуживать. При выборе рубильника важно учитывать, что номинальная мощность должна соответствовать или превышать мощность подключаемого оборудования, чтобы избежать перегрузки и возможного выхода устройства из строя. При замене рубильника необходимо убедиться, что новый выключатель имеет такую же или более высокую номинальную мощность, чтобы обеспечить надежную и безопасную работу электрической системы.

Подходит для монтажа на передней стенке, 4 отверстия:

Да

Свойство указывает на возможность установки выключателя нагрузки (рубильника) на переднюю стенку с использованием четырех монтажных отверстий. Это важно для обеспечения надежной и безопасной фиксации устройства на панели управления или распределительном щите. Значение "Нет" означает, что данный выключатель нагрузки не предназначен для установки на переднюю стенку с использованием четырех монтажных отверстий. В этом случае необходимо выбирать другие методы монтажа или рассматривать альтернативные модели, которые соответствуют необходимым требованиям к установке. Значение "Да" означает, что выключатель нагрузки подходит для установки на переднюю стенку с использованием четырех монтажных отверстий. Это обеспечивает удобство монтажа, надежность фиксации и совместимость с большинством стандартных панелей управления и распределительных щитов. Рекомендуется выбирать такие устройства для упрощения установки и обеспечения стабильной работы системы.

Пригоден в качестве устройства аварийной остановки:

Нет

Данное свойство указывает на возможность использования выключателя нагрузки (рубильника) для экстренного отключения электрической цепи в аварийных ситуациях. Это критически важно для обеспечения безопасности персонала и оборудования, так как позволяет быстро и эффективно прервать подачу электроэнергии при возникновении опасных условий. Выключатель нагрузки (рубильник) не предназначен для использования в качестве устройства аварийной остановки. Он может использоваться только для стандартных операций включения и выключения, но не обеспечивает быстрого и безопасного отключения в аварийных ситуациях. Рекомендуется выбирать такие устройства для систем, где требования к аварийной остановке не являются критичными. Выключатель нагрузки (рубильник) пригоден для использования в качестве устройства аварийной остановки. Это означает, что он способен обеспечить быстрое и надежное отключение электрической цепи в случае аварии, что повышает уровень безопасности. Рекомендуется использовать такие устройства в системах с высокими требованиями к безопасности, где необходимо оперативное реагирование на аварийные ситуации.

Пригоден в качестве предохранительного выключателя:

Нет

Свойство "Пригоден в качестве предохранительного выключателя" указывает на возможность использования выключателя нагрузки в качестве устройства, обеспечивающего защиту электрической цепи от перегрузок и коротких замыканий. Это свойство важно для обеспечения безопасности и надежности работы электрических систем, так как предохранительный выключатель автоматически отключает цепь при возникновении аварийных ситуаций. Значение "Нет" означает, что данный выключатель нагрузки не может быть использован в качестве предохранительного выключателя. Такой выключатель выполняет только функции включения и отключения электрической цепи, но не обеспечивает защиту от перегрузок и коротких замыканий. Рекомендуется использовать дополнительные предохранительные устройства для обеспечения безопасности системы. Значение "Да" указывает на то, что выключатель нагрузки может выполнять функции предохранительного выключателя. Это означает, что он способен автоматически отключать электрическую цепь при обнаружении перегрузок или коротких замыканий, обеспечивая тем самым защиту системы. Такой выключатель подходит для использования в ответственных и критических электрических установках, где требуется высокая степень безопасности.

Количество вспомогат. нормально замкнутых (НЗ) контактов:

0.01

Количество вспомогательных нормально замкнутых (НЗ) контактов указывает на число дополнительных контактов, которые остаются замкнутыми в нормальном состоянии (без подачи управляющего сигнала) и размыкаются при активации выключателя нагрузки (рубильника). Эти контакты используются для управления цепями сигнализации, блокировки или других вспомогательных функций. Выбор количества НЗ контактов зависит от требований конкретной системы и задач, которые она выполняет. Количество вспомогательных НЗ контактов равно 0.01, что указывает на наличие одного контакта с очень низкой вероятностью использования. Такое значение может быть использовано в специфических условиях, где требуется минимальное количество вспомогательных контактов. Количество вспомогательных НЗ контактов равно 1, что означает наличие одного контакта. Этот вариант подходит для простых систем, где требуется минимальная вспомогательная функция, например, для базовой сигнализации или блокировки. Количество вспомогательных НЗ контактов равно 2, что предоставляет возможность управления двумя отдельными вспомогательными цепями. Это значение подходит для более сложных систем, требующих дополнительного контроля и сигнализации. Количество вспомогательных НЗ контактов равно 3, что позволяет управлять тремя вспомогательными цепями. Это значение используется в системах со средним уровнем сложности, где требуется более широкая функциональность и контроль. Количество вспомогательных НЗ контактов равно 4, что обеспечивает возможность управления четырьмя вспомогательными цепями. Это значение подходит для сложных систем, требующих значительного уровня контроля и сигнализации. Количество вспомогательных НЗ контактов равно 6, что позволяет управлять шестью вспомогательными цепями. Это значение используется в высоко сложных системах, где требуется максимальная функциональность и контроль вспомогательных функций. Количество вспомогательных НЗ контактов равно 0.1, что указывает на наличие одного контакта с низкой вероятностью использования. Такое значение может быть применимо в специфических условиях, где требуется минимальное количество вспомогательных контактов.

Количество вспомогат. нормально разомкнутых (НО) контактов:

0.01

Количество вспомогательных нормально разомкнутых (НО) контактов указывает на количество дополнительных контактов, которые остаются разомкнутыми в нормальном состоянии и замыкаются при активации выключателя нагрузки (рубильника). Эти контакты используются для управления дополнительными цепями или сигнализацией и могут быть критически важны для обеспечения безопасности и функциональности системы. 1 вспомогательный нормально разомкнутый контакт обеспечивает базовую возможность управления одной дополнительной цепью или сигнализацией, что может быть достаточно для простых систем. 2 вспомогательных нормально разомкнутых контакта позволяют управлять двумя независимыми цепями, что увеличивает гибкость и функциональность системы. Это подходит для более сложных установок, требующих дополнительного контроля и сигнализации. 3 вспомогательных нормально разомкнутых контакта обеспечивают еще большую гибкость и возможность управления несколькими цепями. Это может быть полезно в системах с высоким уровнем автоматизации и контроля. 4 вспомогательных нормально разомкнутых контакта подходят для сложных систем, где требуется управление несколькими дополнительными цепями и сигнализациями. Это увеличивает надежность и функциональность системы. 6 вспомогательных нормально разомкнутых контактов предлагают максимальную гибкость и возможность управления множеством дополнительных цепей, что идеально для высокоинтегрированных и автоматизированных систем.
