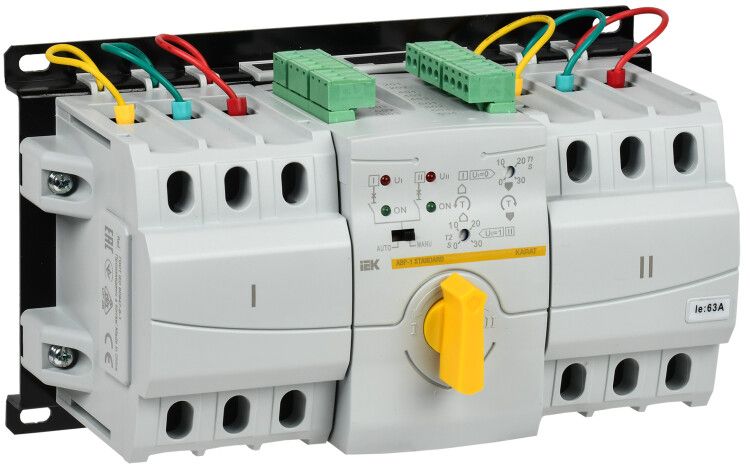

Устройство автоматического ввода резерва АВР 63А KARAT АВР-1 STANDARD модульное IEK MAT10-063

Устройство автоматического ввода резерва модульное АВР-1 STANDARD 63А от IEK обеспечивает бесперебойное питание трёхфазных нагрузок за счёт автоматического переключения между основной и резервной линией. Артикул mat10-063 входит в серию KARAT и рассчитан на работу в промышленных, коммерческих и жилых объектах.

Назначение и область применения

АВР-1 STANDARD 63А предназначен для автоматического переключения трёхфазных цепей переменного тока с основного источника питания на резервный при исчезновении напряжения на основном. Применяется там, где важна непрерывность работы: насосные станции, системы вентиляции, лифты, серверные комнаты, медицинское оборудование, участки производства с высокими требованиями к надёжности питания.

Технические характеристики

• Номинальный ток: 63 А - способен работать с нагрузками до этой величины без перегрева и срабатывания защиты;
• Номинальное напряжение: 400 В - совместим с сетями 380/400 В переменного тока, распространёнными в промышленности;
• Количество полюсов: 3 - управляет всеми фазами одновременно, обеспечивает симметричное переключение;
• Разрывная мощность: 6 кА - способен безопасно отключать цепь даже при коротком замыкании с током до 6000 А;
• Диапазон регулировки: плавный - позволяет точно настраивать пороги срабатывания по напряжению и времени задержки;
• Срок службы: 15 лет - расчётный срок эксплуатации при соблюдении условий монтажа и эксплуатации;
• Встроенные автоматы: ВА47-60М - типовые выключатели, которые можно заменить на другие модели с тем же номиналом.

Совместимость и монтаж

АВР-1 STANDARD 63А устанавливается на DIN-рейку шириной 35 мм. Модульный дизайн позволяет легко интегрировать устройство в щиты управления. Для замены автоматических выключателей необходимо отключить питание, снять крышки и использовать ВА с аналогичным креплением и габаритами. Убедитесь, что новый выключатель имеет тот же номинальный ток (63 А) или ниже - превышение может нарушить координацию защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1. Автоматические выключатели ВА47-60M имеют класс отключения C, подходящий для индуктивных нагрузок. Наличие механической блокировки предотвращает одновременное включение обоих входов, снижая риск параллельного соединения источников.

Преимущества

• Модульная конструкция - компактный размер и возможность замены компонентов без полной замены устройства;
• Готовый к использованию набор - не требует сборки из отдельных элементов, экономит время монтажа;
• Поддержка самостоятельной замены автоматов - позволяет адаптировать устройство под изменяющиеся условия нагрузки;
• Высокая разрывная способность - повышает надёжность в условиях возможных КЗ в сети;
• Плавная настройка - точная адаптация под специфику объекта без необходимости замены контроллера.

Ограничения применения

• Не предназначено для однофазных систем - работает только с трёхфазным напряжением 400 В;
• Не подходит для частотных преобразователей или источников постоянного тока - только переменный ток 50 Гц;
• Не имеет встроенного резервного источника - требует наличия второго внешнего источника питания (генератора или второй линии);
• Не рекомендовано для открытых площадок без защиты от осадков - корпус не имеет IP-защиты.

Примеры использования

• Жилой дом с автономным генератором - при отключении света АВР-1 STANDARD 63А запускает резервную линию через 1–3 секунды;
• Производственный конвейер - сохраняет работу оборудования при кратковременных перебоях в энергоснабжении;
• Фармацевтический цех - обеспечивает непрерывность процессов, чувствительных к перерывам питания;
• Торговый центр - поддерживает работу лифтов, систем безопасности и освещения эвакуационных выходов.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и номинала автомата - для 63 А требуется минимум 10 мм2 медного провода;
• При замене автоматов используйте только оригинальные или совместимые модели ВА47-60М - отличия в габаритах могут помешать установке;
• Настройте временные задержки с учётом длительности перебоев в вашей сети - слишком маленькая задержка вызовет ложные срабатывания;
• Регулярно проверяйте контакты и состояние механизмов - особенно после нескольких срабатываний; очистите от пыли при обслуживании;
• Не забудьте про заземление - корпус устройства должен быть надёжно подключен к шине PE.
