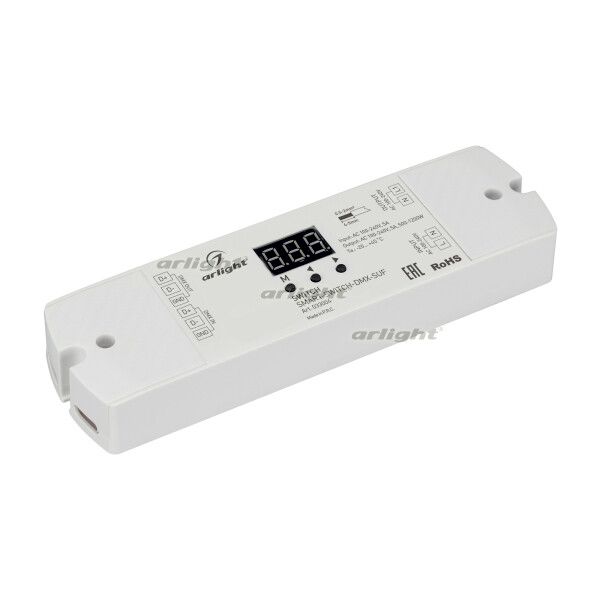

Выключатель SMART-SWITCH-DMX-SUF (230V, 5A) (Arlight, IP20 Пластик, 3 года) | 033004 Arlight

Выключатель SMART-SWITCH-DMX-SUF (230V, 5A) IP20 пластик от Arlight - это DMX-управляемое реле для коммутации световых нагрузок до 1150 Вт, предназначенное для точечного контроля освещения в системах с протоколом DMX512. Устройство подходит для монтажа в шкафах, на панелях и в открытой проводке, особенно там, где требуется цифровое управление без лишних проводов.

Назначение и область применения

SMART-SWITCH-DMX-SUF (230V, 5A) IP20 пластик используется для включения и выключения светильников, светодиодных лент, гибкого неона и других нагрузок переменного тока через сигнал DMX512. Он заменяет механические контакторы в системах с централизованным управлением - например, в театрах, студиях, фасадной подсветке и тематических объектах. Устройство работает как исполнительный элемент: получает команду от контроллера и переключает питание нагрузки.

Технические характеристики

• Номинальное входное напряжение: 230 В переменного тока (работает в диапазоне 100–240 В)
• Номинальный ток нагрузки: 5 А (максимальный)
• Коммутируемая мощность: до 1150 Вт при 230 В
• Управление: протокол DMX512 (1 канал)
• Адресация: задаётся кнопками на корпусе, отображается на цифровом дисплее
• Исполнение: твердотельное реле (без движущихся частей)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Материал корпуса: белый пластик
• Габариты: 170 × 50 × 23 мм
• Способ монтажа: открытая установка (на стену, DIN-рейку или панель)

Совместимость и монтаж

SMART-SWITCH-DMX-SUF (230V, 5A) IP20 пластик совместим со всеми устройствами, передающими сигнал DMX512. Для подключения нужен стандартный 5-контактный XLR-кабель. Монтаж выполняется на плоскую поверхность: два крепёжных отверстия в основании позволяют закрепить устройство саморезами. Подключение нагрузки - к клеммникам L/N/PE, которые рассчитаны на провода до 2,5 мм2. Обязательно соблюдайте полярность: L - фаза, N - ноль, PE - заземление (если есть). Кабели DMX должны быть экранированными, длина линии - не более 1200 метров без репитера.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и профессиональных световых систем. Отсутствие сертификата CE или UL в предоставленных данных не позволяет утверждать соответствие европейским или американским нормам. Применяйте только в помещениях с контролируемой средой - IP20 не обеспечивает защиту от пыли и брызг. Не используйте в сырых, пыльных или взрывоопасных зонах.

Преимущества

• Цифровая адресация без перемычек - легко настраивается прямо на месте
• Цифровой дисплей показывает текущий DMX-адрес, что ускоряет диагностику
• Твердотельное реле - долгий срок службы, бесшумная работа, нет износа контактов
• Широкий диапазон входного напряжения (100–240 В) - совместимо с сетями разных стран
• Компактный размер - удобно размещать в плотных распределительных щитах

Ограничения применения

• Максимальная мощность - 1150 Вт; нельзя использовать для нагревательных приборов выше этого значения
• Не предназначено для работы с индуктивными нагрузками типа двигателей или трансформаторов - возможны скачки напряжения
• IP20 исключает использование вне помещений или в местах с высокой влажностью
• Только один канал управления - не поддерживает несколько выходов на одном устройстве
• Не имеет функций dimming (регулировки яркости); только ON/OFF

Примеры использования

• Управление гибким неоном на фасаде здания через центральный DMX-контроллер
• Переключение цветных LED-панелей в театральной сценографии
• Включение декоративных светильников в ресторане по сценарию
• Автоматическое включение подсветки витрин в торговых центрах

Практические советы

• При установке в щите оставьте минимум 2 см свободного пространства вокруг устройства для теплоотвода
• Задавайте DMX-адрес после подключения к сети - дисплей покажет актуальное значение
• Используйте термоусадочные трубки на клеммах нагрузки - предотвращает случайные замыкания
• Если нагрузка близка к 1150 Вт, выбирайте запас по мощности - лучше 800–900 Вт для надёжности
• Проверяйте целостность экрана DMX-кабеля: плохой контакт вызывает сбои в работе SMART-SWITCH-DMX-SUF (230V, 5A) IP20 пластик
