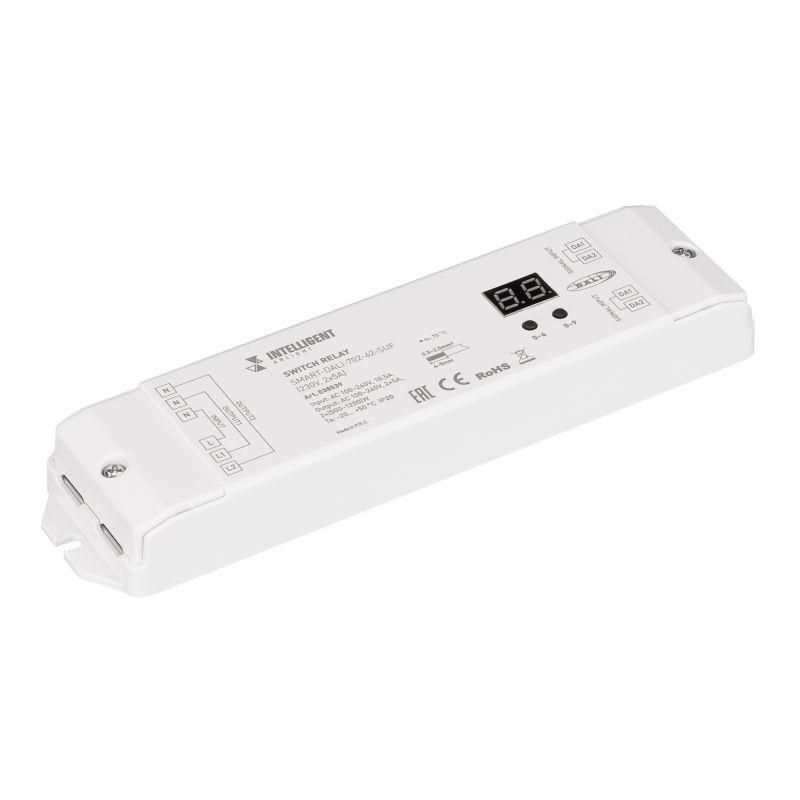

Модуль релейный SMART-DALI-702-62-SUF (230В 2х5А) IP20 пластик INTELLIGENT ARLIGHT 038539

Модуль релейный SMART-DALI-702-62-SUF 230В 2х5А IP20 пластик от INTELLIGENT ARLIGHT предназначен для управления освещением в системах на базе протокола DALI. Он преобразует цифровые команды в физическое включение/выключение нагрузки, обеспечивая точную работу светильников в коммерческих и офисных помещениях.

Назначение и область применения

SMART-DALI-702-62-SUF 230В 2х5А IP20 пластик используется в автоматизированных системах освещения, где требуется централизованное управление через шину DALI. Подходит для установки в распределительных щитах, там, где необходимо управлять группой светильников, люминесцентными лампами, светодиодными модулями или другими резистивными и индуктивными нагрузками. Применяется в офисах, торговых центрах, школах, больницах и других зданиях с требованиями энергоэффективности и гибкого управления светом.

Технические характеристики

• Питание: 100–240 В переменного тока, частота 50/60 Гц
• Выходы: два независимых релейных канала
• Номинальный ток каждого канала: до 5 А (резистивная, емкостная или индуктивная нагрузка)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, без защиты от воды
• Габариты: 187 × 46 × 22 мм
• Конструкция: корпус из пластика, монтаж на DIN-рейку
• Управление: по протоколу DALI (Digital Addressable Lighting Interface)

Совместимость и монтаж

SMART-DALI-702-62-SUF 230В 2х5А IP20 пластик совместим со всеми устройствами, поддерживающими стандарт DALI-2 (IEC 62386). Для подключения требуется двухпроводная шина DALI, которая питает модуль и передаёт команды. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Клеммы для силовой части (L/N) и нагрузки вынесены отдельно - удобно для прокладки проводов. Убедитесь, что сечение жил соответствует допустимому току 5 А (рекомендуется 1,5–2,5 мм2). Напряжение питания 230 В подключается напрямую к входным клеммам - не требует внешнего блока питания.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Произведён в соответствии с нормами IEC 60669-1 и IEC 62386. Отсутствие защиты от брызг (IP20) означает, что установка возможна только внутри закрытых щитов или помещений с контролируемой средой - не для улицы, ванн, сырых цехов.

Преимущества

• Два независимых канала позволяют управлять двумя различными группами света одним устройством
• Поддерживает любые типы нагрузок - резистивные (лампы накаливания), индуктивные (дроссели) и емкостные (LED-драйверы) до 5 А каждый
• Интеграция в существующие системы DALI без изменения проводки освещения
• Пластиковый корпус снижает риск перегрева и обеспечивает долгий срок службы в условиях постоянной работы
• Компактные размеры экономят место в щите

Ограничения применения

• Не предназначена для управления нагрузками выше 5 А на канал - превышение вызывает отказ контактов
• IP20 исключает использование во влажных, пыльных или открытых местах
• Требуется наличие DALI-контроллера (шлюза, сервера или панели управления) - сам по себе не работает автономно
• Не поддерживает регулирование яркости - только включение/выключение
• Не рекомендован для высокочастотных переключений более 10 раз в минуту - сокращает срок службы реле

Примеры использования

• Управление двумя зонами освещения в офисном помещении: рабочие столы и проходы
• Включение/выключение света в коридоре и туалете по расписанию через DALI-центр
• Автоматическое отключение света в складском ангаре после окончания смены
• Объединение нескольких модулей SMART-DALI-702-62-SUF 230В 2х5А IP20 пластик для контроля освещения всего этажа

Практические советы

• Перед монтажом проверьте адресацию устройства в программе DALI - каждый модуль должен иметь уникальный адрес
• Используйте экранированный кабель для DALI-линии, чтобы минимизировать помехи от силовых проводов
• Не подключайте мощные двигатели или трансформаторы - они создают скачки тока, которые могут повредить контакты реле
• При замене старого релейного модуля учитывайте посадочные размеры: SMART-DALI-702-62-SUF 230В 2х5А IP20 пластик имеет длину 187 мм - убедитесь, что хватает места в щите
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов, особенно при работе с индуктивными нагрузками
