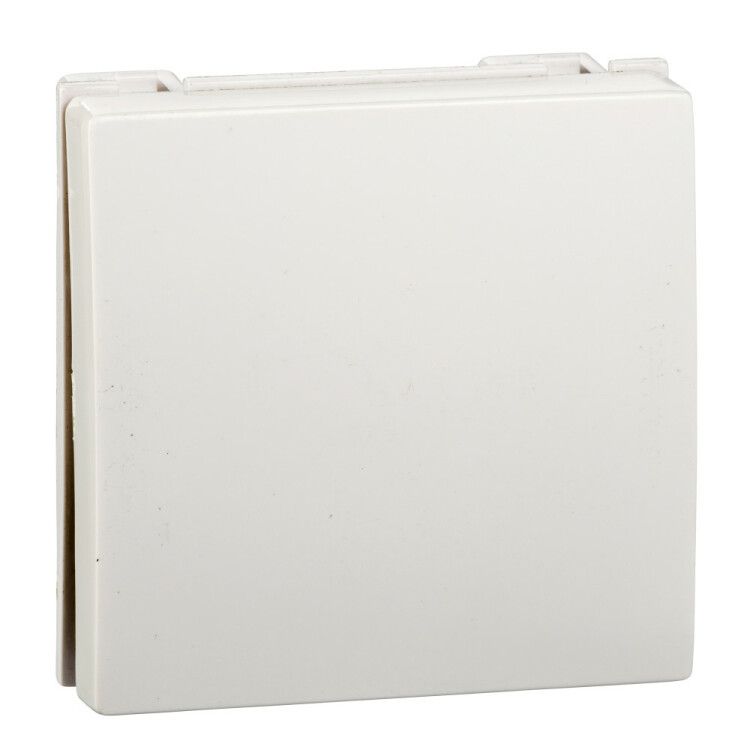

Выключатель 1-кл. 1мод. СП В45 10А IP20 для кабель-канала бел. RAL9010 SE VN1U-141-BE APC

Выключатель одноклавишный скрытый В45 для кабель-каналов 10А IP20 белый RAL9010 - это компактный механизм для управления освещением в помещениях с внутренней проводкой. Бренд Systeme Electric и артикул vn1u-141-be обеспечивают совместимость со стандартной модульной системой 45×45 мм, что упрощает монтаж в кабель-каналах и лючках.

Назначение и область применения

Выключатель предназначен для коммутации световых нагрузок в жилых, офисных и административных помещениях. Подходит для установки в кабель-каналах, мини-колоннах, лючках и других элементах модульной системы 45×45 мм. Используется там, где требуется надёжное, но простое управление одним источником света - например, в коридорах, спальнях, туалетах или на лестницах.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды; применяется только во внутрипомещенческом монтаже
• Способ монтажа: скрытый - устанавливается в нишу стены или корпус кабель-канала, внешняя часть - только накладка
• Количество клавиш: 1 - одноканальное управление
• Сечение кабеля: до 2,5 мм2 - подходит для медного провода классической бытовой проводки
• Габариты: 45×45×35 мм - соответствует стандартному модулю 45×45 мм
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: белый RAL9010 - матовый оттенок, сочетается с большинством интерьеров
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию при температуре от −25C до +40C и повышенной влажности (не для улицы!)
• Подключение: винтовые зажимы - надёжный контакт, требует правильного затягивания
• Сертификация: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) - соответствие европейским и российским нормам безопасности
• Без галогенов - материал безопасен при горении, не выделяет токсичных паров

Совместимость и монтаж

Выключатель В45 совместим с любыми элементами модульной системы 45×45 мм, включая розеточные лючки MultiDesk и другие компоненты от Systeme Electric. Монтаж выполняется в подготовленную нишу глубиной не менее 35 мм. Крепление - винтовое: два болта фиксируют механизм к рамке. Накладка легко снимается для обслуживания. Обязательно соблюдайте полярность: L - фаза, N - ноль (если используется двухпроводная схема). Для подключения используйте только провода сечением до 2,5 мм2 - большие сечения не войдут в зажимы.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 51324.1-2005 и международному стандарту IEC 60669-1. Соответствует требованиям к изоляции, теплостойкости и механической прочности. IP20 исключает использование в сырых местах (ванная, кухня, бассейн) - для таких зон нужны устройства с IP44 и выше. Отсутствие галогенов снижает риск образования ядовитых веществ при перегреве.

Преимущества

• Стандартный размер 45×45 мм - легко заменить старый выключатель без переделки стены
• Простая конструкция - мало деталей, высокая надёжность
• Чёткий тактильный отклик клавиши - удобно использовать в темноте
• Совместимость с широким спектром кабель-каналов и лючков - особенно выгодно при комплексном ремонте
• Белый цвет RAL9010 - универсальный, не выгорает, не желтеет со временем

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от брызг и пара
• Не имеет подсветки - в темноте сложно найти клавишу, если не установлены отдельные световые указатели
• Не поддерживает dimming (регулирование яркости) - работает только как обычный вкл./выкл.
• Запрещено подключать нагрузки более 10 А - превышение вызывает перегрев и выход из строя
• Не совместим с устройствами другого формата (например, 58×58 мм)

Примеры использования

• Управление потолочным светильником в спальной комнате через кабель-канал вдоль плинтуса
• Встроенная система освещения в офисной мини-колонне с несколькими выключателями и розетками
• Замена старого выключателя в квартире без вскрытия стены - благодаря одинаковым габаритам
• Обустройство освещения в подъезде с использованием модульных лючков MultiDesk

Практические советы

• Перед монтажом обязательно отключите питание - даже при малом токе есть риск поражения
• Затягивайте винты равномерно, без усилия - перетянутый зажим повредит провод или сам механизм
• Если провод слишком толстый - обожмите его наконечником типа НШВИ, чтобы он плотно вошёл в зажим
• Проверьте, что накладка плотно садится на механизм - щели могут накапливать пыль и снижать эстетику
• Для многоквартирных домов рекомендуется выбирать продукцию с пометкой «Рекомендованный проектный ассортимент» - это гарантирует долгую службу и соответствие нормам ЖКХ
