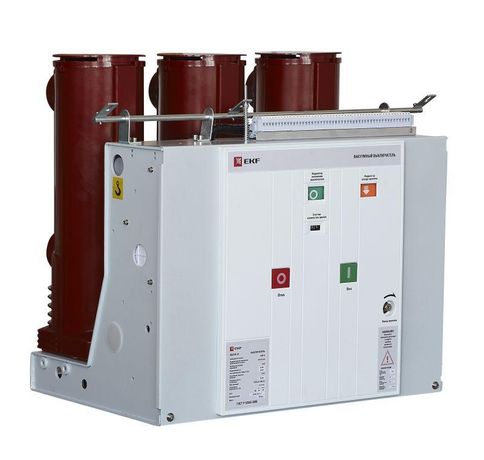

Выключатель вакуумный BB/-10-630-25-210 стационарного исполнения, с правой и левой блокировкой, с2 токовыми катушками отключения 5 А, опер. Ток 220В AC/DC - ppt22t2plb21s0625 EKF

Выключатель вакуумный BB/EKF-10-630-25-210 - стационарное устройство для коммутации трёхфазных сетей 10 кВ с оперативным питанием 220 В AC/DC. Благодаря вакуумной дугогасительной камере и двухкатушечному отключению, он надёжно работает в условиях высоких токов КЗ и подходит для автоматизированных систем. Артикул ppt22t2plb21s0625 соответствует серии Stingray от EKF.

Назначение и область применения

Выключатель вакуумный BB/EKF-10-630-25-210 предназначен для безопасного включения и отключения нагрузки в распределительных сетях 6–10 кВ с изолированной или заземлённой нейтралью. Применяется в подстанциях, промышленных объектах, энергообъектах с требованием быстрого отключения при КЗ - например, на участках питания трансформаторов, двигателей, кабельных линий. Поддерживает дистанционное управление, что делает его подходящим для АСУ ТП и автоматических систем защиты.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 10 кВ
• Число полюсов: 3-полюсный
• Оперативный ток управления: 220 В AC/DC
• Токовые катушки отключения: две, на 5 А каждая
• Тип привода: моторный, предварительно собранный
• Время отключения: 20–60 мс
• Ресурс отключений при токе КЗ: до 50 циклов
• Изоляционный материал полюсов: фарфор + многослойный полимерный компаунд
• Контакты: CuCr (хромит меди)
• Оболочка вакуумной камеры: стеклокерамика
• Гарантийный срок: 36 месяцев
• Климатическое исполнение: У3 (по ГОСТ 15150-69)

Совместимость и монтаж

Выключатель вакуумный BB/EKF-10-630-25-210 имеет стандартизованные габариты и присоединительные размеры, совместимые со всеми типами ячеек сборных одностороннего обслуживания. Предварительно собранная конструкция позволяет снизить время установки - достаточно закрепить его на раме и подключить оперативную цепь и первичные шины. Для монтажа требуется доступ с одной стороны. Обязательно проверьте соответствие посадочного профиля и положения клемм оперативного питания (220 В AC/DC) с вашей системой управления. Наличие правой и левой блокировки обеспечивает механическую защиту от случайного включения при работе в интерфейсе с другими аппаратами.

Безопасность и стандарты

Выключатель вакуумный BB/EKF-10-630-25-210 соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3 - допускается эксплуатация в помещениях с умеренным климатом, без конденсации влаги. Конструкция исключает возможность выхода газов при пробое - вакуумная среда внутри камеры не подвержена окислению и не требует периодического пополнения. Индикация состояния на лицевой панели даёт наглядную информацию о положении контактов (включен / отключен). Неразборная конструкция полюсов снижает риск нарушения герметичности при сервисном обслуживании.

Преимущества

• Долгий ресурс - до 50 отключений при максимальном токе КЗ благодаря прочной CuCr-структуре контактов.
• Быстрое отключение (до 60 мс) повышает эффективность защиты оборудования.
• Поддержка AC/DC оперативного тока - совместим с большинством систем управления.
• Две токовые катушки отключения обеспечивают отказоустойчивость: при выходе одной из них сохраняется функция отключения.
• Многослойная полимерная оболочка полюсов защищает от внешних воздействий и улучшает электрическую изоляцию.
• Стеклокерамическая вакуумная камера - долговечна, не требует обслуживания, не боится перегрузок.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, агрессивных газов или постоянной влажности - класс U3 не предусматривает экстремальные условия.
• Не рекомендован для частых циклов включения-отключения выше 50 раз при КЗ - после этого требуется диагностика.
• Требуется источник оперативного питания 220 В AC/DC; без него привод не сработает.
• Не подлежит ремонту - при выходе из строя полюса или привода необходимо заменить весь выключатель.
• Не используется в сетях постоянного тока - только в 50 Гц переменном токе.

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ на промышленных предприятиях.
• Автоматизация кабельных линий в городских распределительных пунктах.
• Коммутация крупногабаритных электродвигателей на конвейерах, насосных станциях.
• Замена старых масляных или воздушных выключателей в существующих КСО без изменения габаритов.
• Системы с резервированием питания, где важна скорость отключения при аварии.

Практические советы

• Перед монтажом проверьте целостность вакуумных камер - отсутствие трещин и деформаций на фарфоре и стеклокерамике.
• При подключении оперативной цепи используйте кабели с сечением, рассчитанным на 5 А - недостаточное сечение вызывает перегрев катушек.
• Убедитесь, что блокировка (правая/левая) соответствует схеме взаимодействия с соседними аппаратами - особенно при использовании в ячейках с механическими связями.
• При замене старого выключателя сверьте размеры присоединения первичных шин - даже небольшие отличия могут потребовать доработки шинопровода.
• Не открывайте корпус - внутренние элементы не подлежат сервисному обслуживанию. При подозрении на неисправность - замена.
