Выключатель вакуумный 10 кВ

Вакуумные выключатели используются в электроустановках среднего напряжения для безопасного включения и отключения нагрузки, а также защиты оборудования при коротких замыканиях. Применяются в КРУ, РУ и модернизации старых систем.

Как выбрать

Основные технические параметры, влияющие на совместимость и надёжность работы:

• Номинальный ток: определяет допустимую длительную нагрузку. Выбор зависит от мощности подключённого оборудования - недостаточный ток вызывает перегрев, избыточный увеличивает стоимость.
• Тип исполнения (стационарный / выкатной): выкатной тип позволяет отсоединить устройство от шин без демонтажа, обеспечивая удобство обслуживания; стационарный проще и дешевле, но требует полного обесточивания при ремонте.
• Отключающая способность: максимальный ток короткого замыкания, который выключатель гарантированно отключит. Завышение не ведёт к потере функциональности, но снижает экономическую целесообразность.
• Привод и управление: наличие моторного привода и дистанционного управления повышает уровень автоматизации, но добавляет сложность и стоимость.
• Межфазное расстояние и габариты: важны для механической совместимости с существующими ячейками КРУ. Отклонения могут потребовать переделки щита.

Выбор по характеристикам

По номинальному току: 630 А, 1000-1250 А, 1600 А и выше

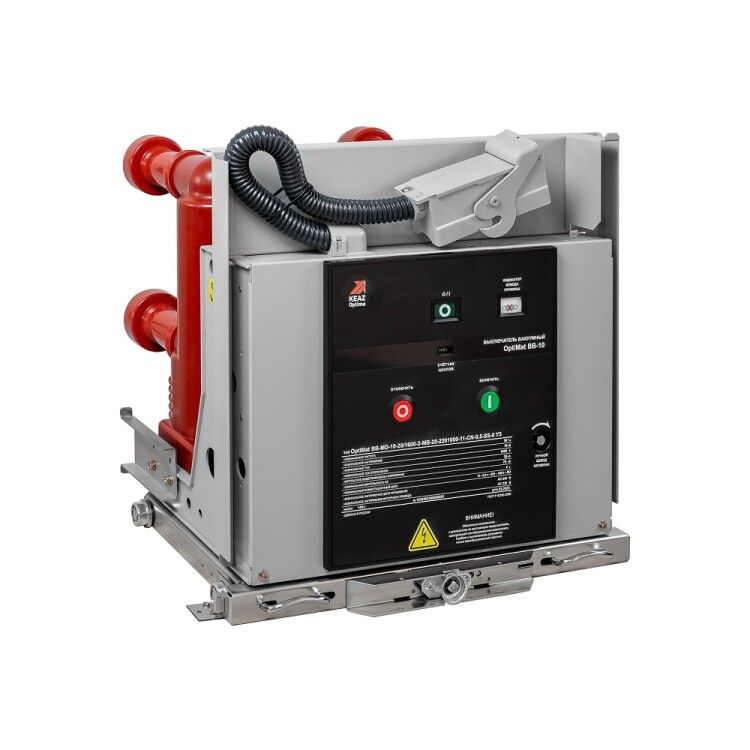

Ток определяет энергетический класс оборудования. Модели на 630 А подходят для малых и средних подстанций, объектов с ограниченной нагрузкой. На 1000-1250 А - для крупных распределительных пунктов. Устройства на 1600 А и более ([1] [2]) рассчитаны на интенсивные сети, такие как промышленные предприятия. При этом переход на больший ток требует проверки соответствия шин и контактных групп.

Товары: [3] [4] [5] [6] [7] [8] [9] [10] [11] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [1] [2]

По типу установки: стационарные vs выкатные

Стационарные модели ([3] [16] [4] [17] [10] [22] [27] [23] [24] [28]) жёстко закреплены в ячейке, просты в конструкции, но для обслуживания требуется полное отключение питания. Выкатные ([29] [5] [18] [8] [19] [21] [20] [6] [7] [9] [30] [1] [25] [26] [13] [2]) имеют возможность выдвижения, что позволяет проводить диагностику и ремонт под напряжением соседних секций. Это критично для объектов с требованиями бесперебойности.

Товары: [29] [5] [18] [8] [19] [21] [20] [6] [7] [9] [30] [1] [25] [26] [13] [2] [3] [16] [4] [17] [10] [22] [27] [23] [24] [28]

По отключающей способности: 20 кА, 25 кА, 31,5 кА

Отключающая способность указывает на предельную аварийную нагрузку. Устройства на 20 кА ([31] [7] [27] [23] [14] [15] [25] [26] [13]) достаточны для большинства городских и промышленных сетей с ограниченной мощностью источника. 25 кА - стандарт для многих подстанций. 31,5 кА ([6] [21] [20] [24] [1] [2]) необходимы в условиях высоких токов КЗ, например, рядом с трансформаторами большой мощности. Избыток запаса не вредит, но делает оборудование дороже.

Товары: [31] [7] [27] [23] [14] [15] [25] [26] [13] [3] [16] [29] [4] [17] [18] [5] [8] [19] [6] [21] [20] [24] [1] [2]

Выбор по бюджету

Бюджетные решения

Наименьшая цена среди аналогичных по основным параметрам. Как правило, это стационарные выключатели с базовым набором функций (например, [3] [16]). Что теряете: невозможность быстрого обслуживания, меньшие возможности по интеграции в системы АСУ. Подходят для второстепенных линий, где простои не критичны и доступ к оборудованию свободный.

Товары: [3] [16] [28] [27] [23]

Средний сегмент

Баланс между стоимостью и функционалом. Здесь преобладают выкатные версии с возможностью дистанционного управления и повышенной отказоустойчивостью (например, [18] [5] [7]). Получаете: удобство замены, совместимость с автоматизированными системами, лучшее качество материалов. Оптимально для активно работающих подстанций с плановыми ТО.

Товары: [18] [5] [7] [17] [8] [19] [21] [20] [25] [26] [13] [4]

Высокий ценовой сегмент

Максимальные показатели: ток до 2000 А, отключающая способность 31,5-40 кА, продвинутые приводы (моторные), дополнительные блокировки и изоляционные элементы. Например, [2] или [1]. Получаете: высокую живучесть при авариях, соответствие самым строгим требованиям, длительный ресурс. Необходимо там, где последствия отказа катастрофичны - крупные производства, тяговые подстанции, центры питания городов.

Товары: [6] [9] [30] [1] [2]

Выводы

Если нужен выключатель для резервной линии с редким включением - достаточно стационарного типа на 630 А, 20-25 кА, например [3] или [10]. Для действующего КРУ с регламентным обслуживанием лучше выбирать выкатной тип - [18] [5] [7]. При высоких токах КЗ или нагрузке свыше 1000 А ориентируйтесь на модели с током 1250-1600 А и отключением 31,5 кА - [21] [20] [24]. Полностью автоматизированные сети требуют дистанционного управления и моторного привода - [9] [30] [1]. Для экстремальных условий - [2] с током 2000 А и прочной конструкцией.
