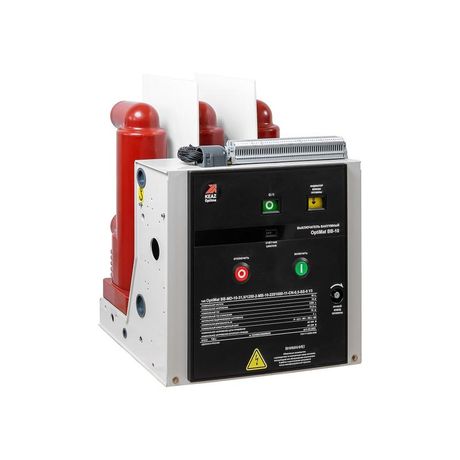

Выключатель вакуумный OptiMat BB-MD-10-20/630-2-FX-20-1101000-3-0-TM0S-S-0 У3 |345046| КЭАЗ

Выключатель вакуумный BB-MD-10-20/630-2-FX-20-1101000-3-0-TM0S-S-0 УЗ, У3 КЭАЗ - это автоматическое устройство для безопасного отключения и включения трёхфазных электрических цепей до 10 кВ, предназначенное для установки в комплектных распределительных устройствах (КРУ и КРУН). Благодаря вакуумной дугогашущей камере и двигателю управления, он обеспечивает надёжную работу даже при частых операциях, что делает BB-MD-10-20/630-2-FX-20-1101000-3-0-TM0S-S-0 УЗ, У3 КЭАЗ оптимальным решением для промышленных объектов с высокими требованиями к надёжности.

Назначение и область применения

Выключатель вакуумный BB-MD-10-20/630-2-FX-20-1101000-3-0-TM0S-S-0 УЗ, У3 КЭАЗ используется для коммутации нагрузки и защиты от перегрузок и коротких замыканий в трёхфазных сетях переменного тока 50 Гц с номинальным напряжением 10 кВ. Применяется в шкафах КРУ и КРУН на подстанциях, в промышленных цехах, энергообъектах и системах электроснабжения, где требуется дистанционное управление и высокая долговечность.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Количество полюсов: 3
• Изоляция: вакуумная (дугогашение в герметичной камере)
• Тип привода: двигательный (электромоторный), с пружинным механизмом накопления энергии
• Управление: дистанционное (возможно подключение к системам АСУ ТП)
• Изоляционный материал корпуса: фарфор
• Степень защиты: УЗ, У3 (по ГОСТ 15150 - умеренный и тропический климат)
• Предварительно собран: да (готов к монтажу без сборки внутри)

Совместимость и монтаж

BB-MD-10-20/630-2-FX-20-1101000-3-0-TM0S-S-0 УЗ, У3 КЭАЗ предварительно собран и рассчитан для установки в типовые ячейки КРУ и КРУН. Монтаж выполняется через фланцевые соединения с жесткими или гибкими токоведущими шинами. Для работы необходим источник постоянного тока 110–220 В для питания двигателя привода. Подключение сигнализации и управления осуществляется через клеммы, расположенные на боковой стенке. Перед установкой проверьте соответствие посадочных размеров и зазоров между фазами согласно проекту.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 19850, ГОСТ 15150 и IEC 62271-1. Конструкция исключает выброс пламени и газов при отключении, так как дуга гасится в вакууме. Фарфоровая изоляция обеспечивает механическую прочность и устойчивость к загрязнению. Устройство имеет класс исполнения УЗ, У3 - допускается эксплуатация в условиях повышенной влажности, запылённости и температур от −40 C до +40 C.

Преимущества

• Вакуумная дугогасящая камера - минимальный износ контактов, срок службы до 10 000 операций без обслуживания
• Двигательный привод - точное и быстрое управление, возможность программирования временных задержек
• Готовый к монтажу модуль - снижает время установки и риск ошибок при сборке
• Фарфоровый корпус - устойчив к химическим воздействиям, не требует покраски
• Поддержка дистанционного управления - совместим с системами автоматизации и SCADA

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ - использование в сетях 35 кВ невозможно
• Требуется внешний источник постоянного тока (110–220 В) для привода; без него невозможна операция включения/отключения
• Не рекомендуется для частых включений при токе, превышающем 630 А - возможен перегрев и повреждение контактной системы
• Фарфоровая изоляция чувствительна к ударным нагрузкам - при транспортировке и монтаже нужна осторожность

Примеры использования

• Автоматическое отключение питание насосной станции при аварийном падении напряжения
• Коммутация трансформаторов в КРУ на промышленном предприятии
• Участие в системе резервирования питания на тепловой электростанции
• Управление крупными электродвигателями на конвейерной линии с частыми пусками

Практические советы

• Перед первым включением выполните тестовое срабатывание привода без нагрузки - проверьте целостность цепей управления
• Проверяйте момент затяжки болтов токоведущих соединений - переусиливать нельзя, чтобы не повредить фарфор
• При длительном хранении - храните в сухом помещении, защищённом от пыли и вибраций
• Для диагностики состояния контактов используйте измерение сопротивления перехода - увеличение более чем на 20% от начального значения требует замены
• Обращайте внимание на маркировку УЗ, У3 - при эксплуатации вне указанных климатических условий гарантия теряется
