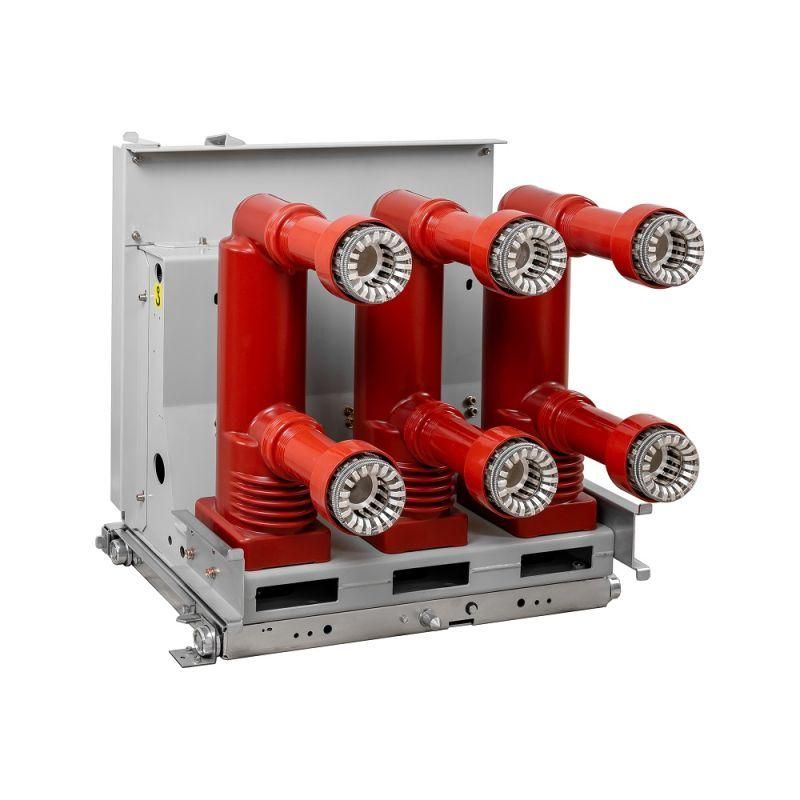

Выключатель вакуумный OptiMat BB-MD-10-20/1000-3-FX-20-1101020-3-0-TM0S-S-0 У3 | 372098 КЭАЗ

Выключатель вакуумный BB-MD-10-20/1000-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ предназначен для коммутации нагрузки и отключения тока короткого замыкания в распределительных сетях 10 кВ. Благодаря вакуумной дугогашущей камере и предварительной сборке, он обеспечивает надежную работу в условиях повышенной влажности и запыленности, особенно в промышленных объектах и на подстанциях.

Назначение и область применения

Выключатель вакуумный BB-MD-10-20/1000-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ используется для управления электрическими цепями в распределительных устройствах 10 кВ. Применяется в энергообъектах: подстанциях, промышленных цехах, на транспорте, в системах с частыми операциями включения-отключения. Подходит для автоматизированных систем благодаря возможности дистанционного управления.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток до этой величины без перегрева.
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях с классическим напряжением 10 кВ.
• Количество полюсов: 3 - трехполюсная конструкция для коммутации всех фаз одновременно.
• Способ отключения: с вакуумной изоляцией - дуга гасится внутри герметичной вакуумной камеры, что повышает долговечность и снижает риск возгорания.
• Тип разъединителя: заземляющий - после отключения выключателя можно замкнуть цепь на землю для безопасного обслуживания.
• Дистанционное управление: да - позволяет управлять выключателем с пульта или через систему АСУ ТП.
• Тип изоляционного материала: фарфор - высокая механическая прочность и устойчивость к внешним воздействиям.
• Предварительно собран: да - готов к установке, не требует сложной сборки на месте.

Совместимость и монтаж

BB-MD-10-20/1000-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ монтируется в ячейках КРУ 10 кВ типа КСО или аналогичных комплектных распределительных устройствах. Предварительная сборка исключает необходимость регулировки контактов на площадке. Для монтажа требуется доступ к верхней и нижней шинам, а также кабельным выводам. Обязательно соблюдение момента затяжки болтов по паспорту завода-изготовителя. Масса и габариты соответствуют типовым требованиям для оборудования 10 кВ.

Безопасность и стандарты

Выключатель вакуумный BB-MD-10-20/1000-3-FX-20-1101020-3-0-TM0S-S-0 У3 КЭАЗ соответствует ГОСТ Р 52565-2006 и другим нормативам для высоковольтного оборудования. Конструкция защищена от случайного прикосновения к токоведущим частям. Наличие заземляющего разъединителя обеспечивает безопасность при проведении ремонтных работ. Класс защиты IP44 - защищен от попадания инструментов и крупных частиц, но не предназначен для работы под открытым небом без корпуса.

Преимущества

• Вакуумная дугогасительная камера - минимальный износ контактов, срок службы до 10 000 операций без ремонта.
• Заземляющий разъединитель встроен - экономит место в ячейке, ускоряет подготовку к работе.
• Дистанционное управление - совместим с современными системами автоматизации и SCADA.
• Фарфоровая изоляция - устойчива к трещинам, химически инертна, не боится влаги и загрязнений.
• Предварительная сборка - сокращает время монтажа и минимизирует человеческий фактор.

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже -40 C - возможна потеря эластичности уплотнителей.
• Не рекомендован для установки в помещениях с агрессивными газами (например, сероводород, хлор) - может повредить поверхность фарфора.
• Максимальная высота над уровнем моря - 1000 м; выше - требуется корректировка изоляционных зазоров.
• Не имеет встроенной защиты от перенапряжений - необходимо использовать отдельные разрядники или ограничители.

Примеры использования

• Автоматизация технологических линий на металлургическом заводе - быстрое отключение при аварии.
• Подстанции городских электросетей - частые переключения режимов питания.
• Горнодобывающие предприятия - надежная работа в условиях пыли и вибраций.
• Объекты ЖКХ с автономными ТП - возможность удаленного контроля состояния сети.

Практические советы

• Перед первым включением проверьте целостность фарфоровой изоляции - даже микротрещины недопустимы.
• Измеряйте сопротивление изоляции перед вводом в эксплуатацию - должно быть более 1000 МОм.
• При использовании в составе КРУ убедитесь, что заземляющий разъединитель не может быть замкнут при включенном выключателе - предусмотрите блокировки.
• Для дистанционного управления используйте только сертифицированные исполнительные механизмы - несовместимые системы могут вызвать отказ.
• Регламентное обслуживание - ежегодная проверка контактов и смазки механизмов, даже при малой нагрузке.
