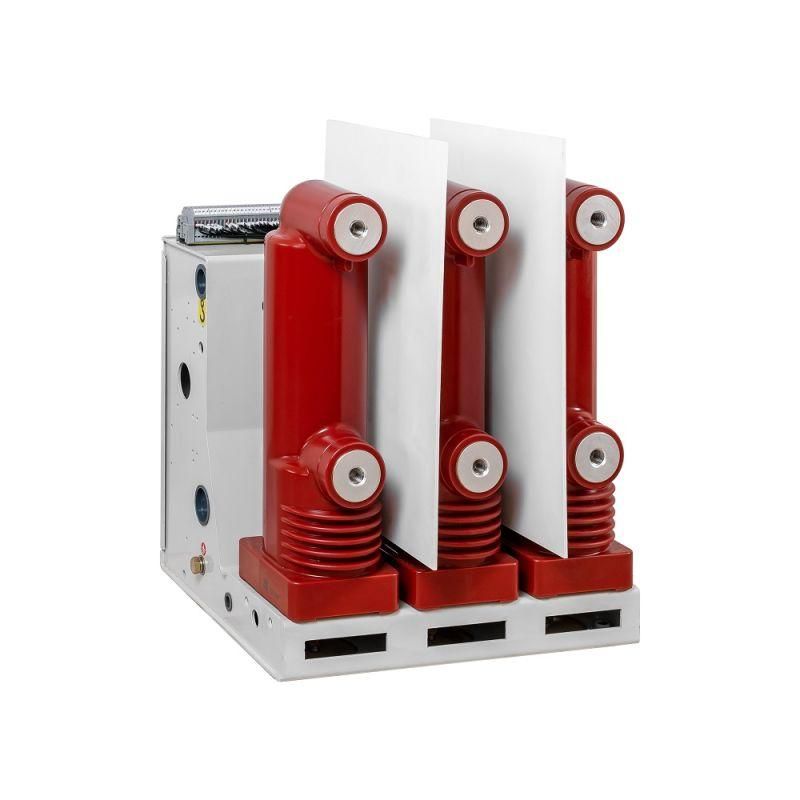

Выключатель вакуумный OptiMat BB-MD-10-20/1000-3-FX-11-1101000-3-0-TM0S-S-0 У3 | 371823 КЭАЗ

Выключатель вакуумный BB-MD-10-20/1000-3-FX-11-1101000-3-0-TM0S-S-0 У3 КЭАЗ предназначен для коммутации нагрузки и отключения тока короткого замыкания в распределительных сетях 10 кВ. Благодаря вакуумной дугогашущей камере и предварительной сборке, он обеспечивает надежную работу в условиях повышенной влажности и запыленности, особенно в промышленных объектах и на подстанциях.

Назначение и область применения

Выключатель вакуумный BB-MD-10-20/1000-3-FX-11-1101000-3-0-TM0S-S-0 У3 КЭАЗ используется для включения и отключения силовых цепей в электросетях до 10 кВ. Применяется в комплектных распределительных устройствах (КРУ), на подстанциях, в промышленных энергоустановках - например, на предприятиях металлургии, химической промышленности, ЖКХ и транспорте. Встроенный заземляющий разъединитель позволяет безопасно выполнять работы по обслуживанию участков сети после отключения питания.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток такой величины без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях с классическим напряжением 10 кВ;
• Количество полюсов: 3 - трехполюсная конструкция для трёхфазных систем;
• Способ отключения: с вакуумной изоляцией - дуга гасится в герметичной вакуумной камере, что исключает горение и выбросы газов;
• Тип разъединителя: заземляющий - имеет механически связанную с выключателем функцию заземления для безопасности при ремонтах;
• Изоляционный материал: фарфор - устойчив к внешним воздействиям, долговечен, не требует специального ухода;
• Предварительно собран: да - устройство поставляется полностью собранным, готовым к установке без дополнительной сборки на месте.

Совместимость и монтаж

BB-MD-10-20/1000-3-FX-11-1101000-3-0-TM0S-S-0 У3 КЭАЗ предназначен для установки в ячейки КРУ-10 кВ типоразмера, соответствующего габаритам и крепежным размерам завода-изготовителя. Монтаж выполняется с использованием шинных соединений и клеммных выводов, указанных в техдокументации КЭАЗ. Предварительная сборка снижает время настройки и минимизирует риск ошибок при монтаже. Для правильной установки необходимо проверить соответствие посадочных размеров и момент затяжки болтов согласно руководству по эксплуатации.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 52566-2006 и другим нормативам для высоковольтного оборудования. Конструкция обеспечивает электробезопасность за счет изолирующих свойств фарфора и гарантированного отключения тока. Наличие заземляющего разъединителя гарантирует возможность выполнения работ в режиме “ноль потенциала” - обязательное условие для безопасного техобслуживания. Обозначение “У3” указывает на исполнение для умеренного климата с возможностью эксплуатации при температуре от −40C до +40C.

Преимущества

• Вакуумная дугогасительная камера - минимальный износ контактов, срок службы до 10 000 операций без замены;
• Фарфоровая изоляция - устойчива к загрязнению, влаге и перепадам температур, не требует регулярной очистки;
• Заземляющий разъединитель в одном корпусе - экономит место в КРУ, повышает скорость и безопасность переключений;
• Предварительная сборка - снижает трудозатраты при монтаже, исключает ошибки при сборке на площадке;
• Производитель КЭАЗ - известный российский изготовитель с опытом более 70 лет, гарантия качества и доступность запчастей.

Ограничения применения

• Не предназначен для частых операций в режиме короткого замыкания - максимальное число отключений при КЗ указано в паспорте (обычно 1–3 раза в год);
• Не рекомендуется использовать вне климатического исполнения У3 - экстремальные температуры ниже −40C или выше +40C могут повлиять на работу механизма;
• Не допускается применение в средах с агрессивными газами (например, сероводород, хлор) - фарфор устойчив, но металлические части подвержены коррозии;
• Требуется периодическая проверка состояния вакуумных камер - каждые 5–7 лет или после 5000 операций.

Примеры использования

• Отключение трансформатора 10/0,4 кВ на промышленном предприятии перед плановым осмотром;
• Коммутация питающей линии на подстанции 10 кВ в системе городского электроснабжения;
• Защита двигателя мощностью 800 кВт на конвейерной линии с частыми пусками и аварийными остановками;
• Аварийное отключение в цепи зарядки аккумуляторов на железнодорожной подстанции.

Практические советы

• Перед первым включением проверьте целостность вакуумных камер - наличие трещин или изменение цвета фарфора недопустимо;
• При монтаже используйте только рекомендованные усилия затяжки болтов - переусилие может повредить фарфоровые изоляторы;
• Обеспечьте доступ к заземляющему разъединителю - он должен быть легко видим и доступен для ручного управления;
• Ведите журнал операций: количество включений/отключений, аварийные отключения - это важно для прогнозирования замены;
• Запасные части для BB-MD-10-20/1000-3-FX-11-1101000-3-0-TM0S-S-0 У3 КЭАЗ можно заказывать через официальных дилеров КЭАЗ - совместимость гарантируется.
