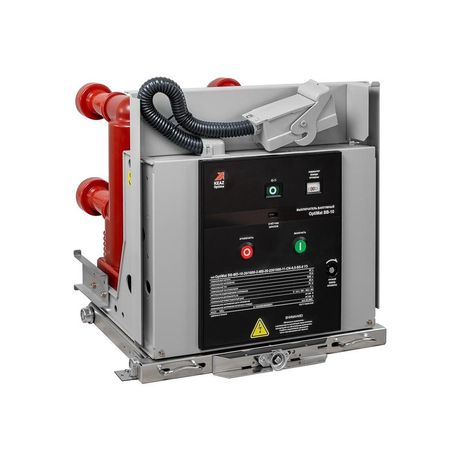

Выключатель вакуумный OptiMat BB-MD-10-20/1600-2-MB-20-1101000-1-1-CN0,5S-S-0 У3 |345087| КЭАЗ

Выключатель вакуумный OptiMat BB-MD-10-20/1600-2-MB-20-1101000-1-1-CN0,5S-S-0 УЗ, У3 от КЭАЗ предназначен для безопасного отключения и включения трёхфазных электрических цепей до 10 кВ в распределительных устройствах КРУ и КРУН. Благодаря вакуумной дугогашению и двигателю управления он обеспечивает надёжную работу даже при частых операциях.

Назначение и область применения

Выключатель вакуумный OptiMat BB-MD-10-20/1600-2-MB-20-1101000-1-1-CN0,5S-S-0 УЗ, У3 используется для коммутации нагрузки и защиты в сетях 10 кВ с частотой 50 Гц. Применяется в комплектных распределительных устройствах (КРУ и КРУН) на подстанциях, в промышленных объектах, энергообъектах и системах автоматизации. Подходит для работы в нормальном режиме и при аварийных отключениях - например, при перегрузках или коротких замыканиях.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Изоляция контактов: вакуумная - обеспечивает долговечность и отказоустойчивость
• Тип привода: двигательный - позволяет выполнять дистанционное управление
• Корпус: фарфоровая изоляция - устойчива к внешним воздействиям и загрязнениям
• Предварительная сборка: да - снижает время установки на месте
• Степень защиты: УЗ, У3 - для эксплуатации в условиях повышенной влажности и запылённости

Совместимость и монтаж

Выключатель вакуумный OptiMat BB-MD-10-20/1600-2-MB-20-1101000-1-1-CN0,5S-S-0 УЗ, У3 рассчитан на установку в шкафы КРУ и КРУН стандарта ГОСТ 14695. Предварительная сборка ускоряет монтаж: устройство уже проверено и готово к подключению. Для подключения требуется доступ к первичным контактам (верхние и нижние зажимы) и вторичному кабельному вводу для управления. Монтаж выполняется с соблюдением требований к изолирующим зазорам и механической прочности опорной конструкции. Обеспечьте свободный доступ к приводу для обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 14695 и международным стандартам IEC 62271-100. Вакуумная камера исключает выброс газов при отключении, что делает устройство экологически безопасным. Фарфоровая изоляция защищена от пробоя и повреждений при механическом воздействии. Устройство имеет класс защиты УЗ, У3 - допущено к работе в помещениях с высокой влажностью, пылью и температурными колебаниями.

Преимущества

• Вакуумная дугогасительная камера - почти не требует обслуживания, срок службы более 10 000 операций
• Двигательный привод - позволяет реализовать автоматизированные системы управления и удалённое включение/отключение
• Фарфоровый корпус - устойчив к химическим и атмосферным воздействиям, не подвержен старению
• Предварительно собранная конструкция - минимизирует риск ошибок при монтаже и сокращает время ввода в эксплуатацию
• Совместим с большинством типов реле защиты и систем АСУ ТП

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ - использование в сетях 35 кВ невозможно
• Требует стабильного питания для двигателя привода; при отсутствии напряжения на управляющей цепи - операции невозможны
• Не рекомендован для частых включений при сверхтоке выше номинала - возможен износ контактов
• Не следует использовать в средах со взрывоопасными газами - не является взрывозащищённым оборудованием

Примеры использования

• Автоматическое отключение питание насосной станции при перегреве
• Переключение питания на резервный источник в системе бесперебойного электроснабжения
• Защита трансформаторов и реакторов в промышленных КРУ
• Коммутация цепей на подстанциях городских электросетей

Практические советы

• Проверяйте целостность фарфоровой изоляции перед монтажом - трещины недопустимы
• Обязательно используйте предохранители или реле тока совместно с этим выключателем - он не обладает функцией тепловой защиты
• При длительном хранении - сохраняйте устройство в сухом помещении, избегайте перепадов температуры
• Для сервисного обслуживания обращайтесь к специалистам - внутренняя часть вакуумной камеры герметична и не подлежит ремонту
• Убедитесь, что система управления (АСУ ТП) подаёт сигналы в соответствии с временной диаграммой привода - задержка может вызвать отказ
