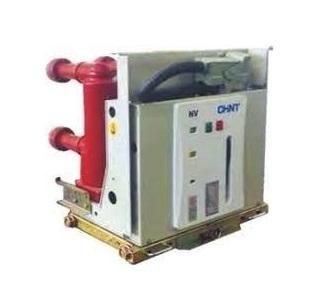

Выключатель вакуумный NXV 6-10кВ ном.ток 630А 25кА межф. расст. 150мм пружин. привод ЦУ220В AC выкат. CHINT NXV-630-25(150.AC220)W

Выключатель вакуумный CHINT nxv-630-25(150,ac220)w предназначен для коммутации и защиты электрических цепей в распределительных устройствах до 10 кВ. Он сочетает надежную вакуумную дугогашущую камеру, пружинный привод и возможность удаленного управления, что делает его удобным решением для автоматизированных систем энергоснабжения.

Назначение и область применения

Выключатель вакуумный CHINT nxv-630-25(150,ac220)w используется для включения и отключения нагрузки в сетях 6–10 кВ, особенно там, где требуется высокая надежность и частые операции. Подходит для установки в комплектных распределительных устройствах (КРУ) на подстанциях, в промышленных объектах, на транспорте и в энергоемких производствах. Благодаря выкатному типу и дистанционному управлению, он идеально встраивается в системы с автоматическим контролем.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 630 А
• Номинальное отключающее напряжение: 25 кА
• Межфазное расстояние: 150 мм
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера
• Тип привода: пружинный - обеспечивает быстрое и независимое от источника питания отключение
• Питание привода: 220 В переменного тока
• Изоляционный материал: эпоксидный - устойчив к механическим повреждениям и воздействию окружающей среды
• Тип конструкции: выкатной - позволяет легко выводить устройство для обслуживания без демонтажа шин
• Дистанционное управление: да - совместим с системами АСУ ТП и релейной защиты

Совместимость и монтаж

Выключатель вакуумный CHINT nxv-630-25(150,ac220)w рассчитан на установку в ячейках КРУ типа KYN28A-12 и аналогичных. Монтаж требует соблюдения габаритов: межфазное расстояние 150 мм должно соответствовать проекту. Выкатной механизм имеет направляющие и фиксаторы - перед введением проверьте целостность роликов и защелок. Для подключения управления используйте клеммы, указанные в паспорте; питание 220 В AC подается от внешнего источника, не зависит от основной сети 10 кВ. Убедитесь, что заземление корпуса выполнено по нормам ГОСТ 30849.

Безопасность и стандарты

Выключатель вакуумный CHINT nxv-630-25(150,ac220)w соответствует требованиям ГОСТ 15150, ГОСТ 17703 и IEC 62271-1. Конструкция исключает выброс пламени при отключении, так как дуга гасится внутри герметичной вакуумной камеры. Эпоксидная изоляция предотвращает поверхностные пробои даже при повышенной запыленности. Привод работает автономно - отключение происходит даже при потере питания, что повышает безопасность персонала.

Преимущества

• Вакуумная камера обеспечивает долгий срок службы без обслуживания - не требует замены контактов до 10 000 операций
• Пружинный привод гарантирует скорость отключения независимо от состояния сети
• Выкатной тип снижает время техобслуживания - можно вывести устройство без отключения всей секции
• Дистанционное управление позволяет интегрировать выключатель в современные системы контроля
• Эпоксидная изоляция устойчива к вибрациям, химическому воздействию и температурным колебаниям

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности выше 95% без дополнительной защиты
• Запрещена установка в местах с риском взрывоопасных смесей - не является взрывозащищенным оборудованием
• Питание 220 В AC должно быть стабильным - скачки напряжения могут нарушить работу привода
• Не рекомендуется использовать в качестве разъединителя под нагрузкой - функция отключения предназначена только для коммутации тока
• Габариты и вес требуют наличия прочной опорной конструкции - не допускается подвеска на шины

Примеры использования

• Автоматизация технологических линий на металлургических заводах
• Защита силовых трансформаторов в промышленных КРУ
• Коммутация двигателей большой мощности на горнодобывающих предприятиях
• Подстанции городских электросетей с автоматической сменой режимов
• Объекты ЖКХ с системами дистанционного управления освещением и насосными станциями

Практические советы

• Перед первым включением проведите тестовое срабатывание привода без нагрузки - проверьте плавность движения выкатного механизма
• Проверяйте состояние контактной группы каждые 2 года - даже при отсутствии видимых дефектов
• При замене выключателя вакуумного CHINT nxv-630-25(150,ac220)w сохраняйте порядок подключения сигнальных проводов - они отличаются от обычных рубильников
• Не применяйте масла или смазки на движущихся частях привода - они нарушают работу пружинного механизма
• Для длительной эксплуатации в холодном климате убедитесь, что помещение КРУ прогревается до +5 C минимум за час до включения
