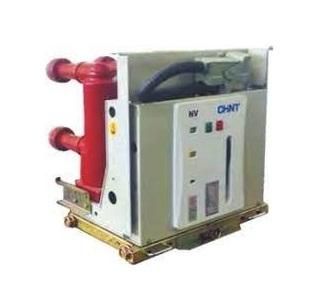

Выключатель вакуумный NV2 6-10кВ ном.ток 630А 25кА межф. расст. 150мм пружин. привод ЦУ220В AC выкат. CHINT NV2/T-630-25(150.AC220)W

Выключатель вакуумный CHINT NV2/T-630-25(150,AC220)W предназначен для коммутации и защиты электрических цепей в распределительных устройствах напряжением 6–10 кВ. Он сочетает надежную вакуумную дугогашущую камеру, пружинный привод и возможность удаленного управления, что делает его подходящим для автоматизированных систем энергоснабжения на промышленных объектах.

Назначение и область применения

Выключатель вакуумный CHINT NV2/T-630-25(150,AC220)W используется для включения и отключения нагрузки в распределительных сетях 6–10 кВ. Применяется в комплектных распределительных устройствах (КРУ) на предприятиях: металлургии, химической промышленности, ЖКХ, транспорте и других зонах с высокой требовательностью к надежности и частоте операций. Подходит для работы в составе автоматических систем, где требуется дистанционное управление.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 630 А
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера - обеспечивает быстрое гашение дуги и долгий срок службы контактов
• Межфазное расстояние: 150 мм - соответствует требованиям безопасности для средних напряжений
• Тип привода: пружинный - позволяет выполнять операции даже при отсутствии внешнего питания
• Питание привода: 220 В переменного тока (AC)
• Тип изоляции: эпоксидный материал - устойчив к механическим повреждениям и воздействию окружающей среды
• Тип исполнения: выкатной - позволяет выводить устройство из КРУ для обслуживания без демонтажа проводов
• Дистанционное управление: да - совместим с системами АСУ ТП и релейной защиты

Совместимость и монтаж

Выключатель вакуумный CHINT NV2/T-630-25(150,AC220)W рассчитан на установку в ячейки КРУ типа KYN28A-12 и аналогичные. Выкатная конструкция предусматривает направляющие и фиксаторы, обеспечивающие точное позиционирование при введении/выводе. Для монтажа необходим доступ к задней части шкафа для подключения силовых кабелей и цепей управления. Убедитесь, что глубина ячейки соответствует габаритам аппарата. Подключение цепей управления осуществляется через клеммы на передней панели привода - используйте кабель сечением не менее 1,5 мм2 для сигнальных линий.

Безопасность и стандарты

Выключатель вакуумный CHINT NV2/T-630-25(150,AC220)W соответствует требованиям ГОСТ Р 52566-2006 и МЭК 62271-100. Конструкция исключает выброс пламени при отключении, а эпоксидная изоляция предотвращает поверхностные пробои. Наличие механической блокировки препятствует случайному включению при открытых дверцах КРУ. Обязательно соблюдайте правила электроустановок при работе с оборудованием под напряжением.

Преимущества

• Вакуумная камера гарантирует минимальный износ контактов - до 10 000 операций без замены
• Пружинный привод работает при перебоях в сети - важен для аварийного отключения
• Выкатная конструкция снижает время техобслуживания - не требуется отсоединять кабели
• Дистанционное управление позволяет интегрировать аппарат в современные системы контроля
• Эпоксидная изоляция устойчива к запылению и влаге - подходит для помещений с повышенной влажностью

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше 0,5g - возможны сбои в работе привода
• Изоляция не защищена от прямого попадания воды - не применяйте вне закрытых КРУ
• Питание 220 В AC обязательно - нельзя использовать с постоянным током или другим напряжением
• Не рекомендуется для частых включений при токе выше 630 А - риск перегрева контактной группы
• Не поддерживает ручное отключение при отсутствии заряда пружины - необходимо проверять состояние механизма перед работой

Примеры использования

• Автоматическое отключение цепи на подстанции при КЗ в промышленном цехе
• Переключение питания между двумя источниками в системе бесперебойного электроснабжения
• Управление крупными двигателями на конвейере с помощью PLC через сигнал дистанционного управления
• Замена старых масляных выключателей в КРУ на более безопасные и малообслуживаемые вакуумные

Практические советы

• Перед первым включением проверьте заряд пружинного привода - он должен быть полностью заведён
• При монтаже следите за тем, чтобы межфазное расстояние 150 мм не было нарушено соседними элементами
• Регулярно осматривайте контакты и механизм привода - особенно после 5000 операций
• Для диагностики состояния используйте тестеры сопротивления изоляции - норма >1000 МОм
• При замене выключателя вакуумный CHINT NV2/T-630-25(150,AC220)W можно заменить на аналог с такими же параметрами - важно сохранить выкатной тип и питание 220 В AC
