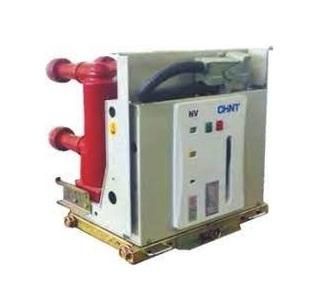

Выключатель вакуумный NXV 6-10кВ ном.ток 1250А 25кА межф. расст. 150мм пружин. привод ЦУ220В AC выкат. CHINT NXV-1250-25(150.AC220)W

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)w предназначен для коммутации и защиты электрических цепей в распределительных устройствах напряжением 6–10 кВ. Он сочетает надёжную вакуумную дугогашущую камеру, пружинный привод и выкатной монтаж, что делает его удобным для обслуживания на подстанциях и в промышленных сетях.

Назначение и область применения

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)w используется для включения и отключения нагрузки, а также аварийного отключения при КЗ в распределительных устройствах 6–10 кВ. Применяется в энергообъектах: подстанциях, промышленных цехах, на объектах с высокой требовательностью к надёжности - например, на металлургических заводах, в горнодобывающей отрасли, в системах электроснабжения жилых микрорайонов и крупных торговых комплексов.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Номинальный ток: 1250 А
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3-полюсное
• Метод разъединения: вакуумная камера - обеспечивает быстрое гашение дуги без выброса газов
• Изоляционный материал: эпоксидный - устойчив к механическим повреждениям и влаге
• Привод: пружинный - работает без постоянного питания, сохраняет функциональность даже при перебоях в сети
• Питание привода: 220 В переменного тока
• Межфазное расстояние: 150 мм - соответствует требованиям безопасности для средних напряжений
• Тип монтажа: выкатной - позволяет выводить аппарат из ячейки для обслуживания без демонтажа проводов
• Дистанционное управление: да - совместим с системами автоматизации и АСУ ТП

Совместимость и монтаж

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)w рассчитан на установку в ячейках типа KSO, KSA, KYN28 и аналогичных комплектных распределительных устройствах с выкатными элементами. Межфазное расстояние 150 мм соответствует стандартному шагу шин в большинстве современных КРУ. Для монтажа требуется доступ к задней части ячейки - клеммы управления и силовые контакты расположены с тыльной стороны. Подключение питания 220 В AC выполняется к клеммнику привода - важно соблюдать полярность фазы и нуля. Выкатной механизм имеет направляющие и фиксаторы, исключающие смещение при перемещении.

Безопасность и стандарты

Выключатель вакуумный CHINT nxv-1250-25(150,ac220)w соответствует ГОСТ Р 52564-2006 и IEC 62271-100. Конструкция исключает возможность взрыва при внутреннем пробое благодаря герметичной вакуумной камере. Эпоксидная изоляция защищена от поверхностного пробоя. Устройство не содержит масла или SF₆ - экологически безопасно. Работа с устройством допускается только квалифицированным персоналом после отключения и заземления цепи.

Преимущества

• Вакуумная дугогасительная камера - долгий срок службы, минимальное обслуживание, отсутствие газовых выбросов
• Пружинный привод - работоспособен при отсутствии внешнего питания, снижает риск отказа при авариях
• Выкатной тип - ускоряет замену и техобслуживание, не требует отсоединения кабелей
• Дистанционное управление - легко интегрируется в системы автоматического контроля
• Эпоксидная изоляция - устойчива к запылению, вибрации и химическим воздействиям

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности выше 95% без принудительной вентиляции
• Не рекомендован для частых операций более 10 раз в час - возможна перегрузка пружинного механизма
• Не подходит для установки вне закрытых помещений - отсутствует защита IP, не защищён от осадков и прямого солнечного света
• Требуется стабильное напряжение 220 В +-10% для надёжного заряда привода - скачки напряжения могут вызвать отказ в работе

Примеры использования

• Автоматическое отключение питания на участке конвейера при КЗ в двигателе
• Переключение между основным и резервным источником питания на ТЭЦ
• Защита трансформаторов 10/0,4 кВ в ЖКХ и административных зданиях
• Коммутация реакторов в системах компенсации реактивной мощности

Практические советы

• При выборе проверьте соответствие выкатного механизма вашей ячейке - размеры и тип направляющих должны совпадать
• Перед первым включением выполните тестовый цикл вручную - убедитесь, что привод полностью заряжен и механизм движется свободно
• Не используйте смазочные материалы на контактных поверхностях - они нарушают проводимость в вакуумной камере
• Регулярно проверяйте состояние клемм привода - окисление может привести к отказу дистанционного управления
• При длительном хранении - храните в сухом месте, температура +5…+40 C; перед установкой проведите диагностику изоляции
