Выключатель вакуумный выкат. VEH 10кВ 630А 20кА, MCH AC/DC220В, MX/XF AC/DC220В 210мм - VEH10W0620V2V2M APC

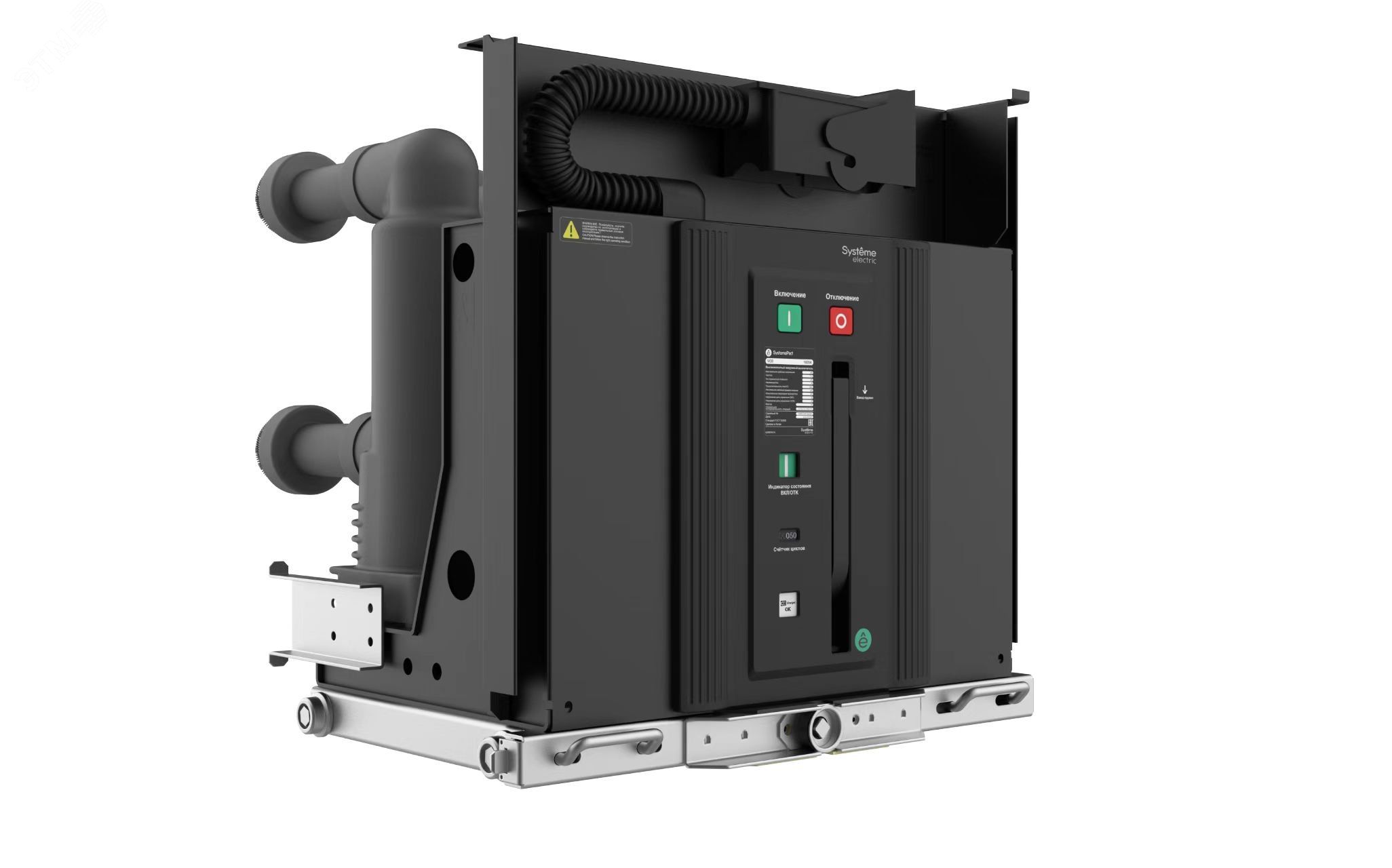

Выключатель вакуумный выкатной VEH 10 кВ 630 А 20 кА от Systeme Electric - устройство для коммутации и защиты сетей среднего напряжения до 10 кВ. Предназначен для установки в комплектные распределительные устройства (КРУ) с ячейками шириной 800 мм. Выкатная конструкция обеспечивает безопасную замену и обслуживание без демонтажа шин. Артикул veh10w0620v2v2m соответствует исполнению с моторным приводом и двойным питанием управления.

Назначение и область применения

Выключатель вакуумный выкатной VEH 10 кВ 630 А 20 кА используется для включения, отключения и защиты электрических цепей переменного тока в сетях 10 кВ. Применяется в КРУ промышленных объектов: энергообъектах, металлургии, химических производствах, водоканалах, транспорте. Подходит для автоматизированных систем, где требуется частое оперирование и высокая надежность.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях 6–12 кВ;
• Номинальный ток: 630 А - способен длительно проводить нагрузку до этого значения;
• Номинальный ток отключения: 20 кА - гарантирует безопасное гашение дуги при аварийных токах короткого замыкания до 20 кА;
• Число полюсов: 3 - трехполюсное исполнение для трёхфазных сетей;
• Тип привода: моторный - управление осуществляется электродвигателем, позволяет реализовать автоматическое и дистанционное управление;
• Питание привода: MCH AC/DC 220 В, MX/XF AC/DC 220 В - совместим с постоянным и переменным током 220 В; два независимых контура управления для отказоустойчивости;
• Габаритная глубина: 210 мм - размер корпуса по глубине, важен при проектировании места установки;
• Изоляция полюсов: эпоксидная смола - устойчива к механическим повреждениям, влаге и загрязнениям, не требует обслуживания;
• Исполнение: выкатное - механизм позволяет перемещать выключатель в рабочую и сервисную позицию без доступа к токоведущим частям;
• Предварительно собран: да - готов к установке, снижает время монтажа и риск ошибок сборки.

Совместимость и монтаж

Выключатель вакуумный выкатной VEH 10 кВ 630 А 20 кА предназначен для установки в ячейки шириной 800 мм. Совместим со стандартными секциями КРУ-10 кВ, соответствующими ГОСТ 14695 и IEC 62271-200. Монтаж выполняется через направляющие рельсы ячейки - выкатной механизм фиксируется защелками. Для подключения управления используются клеммы MCH и MX/XF, расположенные на передней панели. Электромонтаж рекомендуется выполнять после проверки целостности изоляции и герметичности вакуумных камер.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 62271-1 и IEC 62271-200. Конструкция исключает контакт с токоведущими частями при работе в сервисном положении. Литые эпоксидные полюса обеспечивают повышенную электрическую прочность и предотвращают образование поверхностных пробоев. Устройство имеет внутреннюю классификацию степени защиты IP4X по корпусу, что защищает от доступа инструментов и крупных частиц.

Преимущества

• Выкатная конструкция позволяет менять выключатель без отключения шин и перерыва питания остальных потребителей;
• Моторный привод с двойным питанием (AC/DC 220 В) обеспечивает надежное управление даже при сбоях сети;
• Литые эпоксидные полюса не нуждаются в регулярном обслуживании, долговечны и устойчивы к агрессивной среде;
• Предварительная сборка снижает сроки ввода в эксплуатацию и минимизирует вероятность брака при монтаже;
• Оптимальная стоимость решения для ячеек 800 мм - выгоднее аналогов с большей шириной.

Ограничения применения

• Не предназначен для работы в условиях температур ниже -25 C или выше +40 C - требуется дополнительное тепло- или холодоснабжение;
• Не допускается использование в помещениях с высокой запыленностью без фильтрации воздуха - пыль может попасть в механизмы выкатки;
• Не применяется в качестве разъединителя - для отключения цепи без нагрузки необходимо использовать внешний разъединитель;
• Запрещено применение в сетях с постоянным током - работает только на переменном токе 50 Гц;
• Не поддерживает ручное оперирование - только электрический привод, поэтому необходим источник питания 220 В.

Примеры использования

• Автоматизация подстанций на заводе по производству стали - быстрая замена выключателя во время планового ремонта;
• КРУ в водонасосной станции - защита насосов от перегрузок и коротких замыканий;
• Объекты ЖКХ с двухканальным питанием - один выключатель работает, второй находится в резерве;
• Подземные тоннели метро - благодаря компактному размеру и выкатной конструкции легко обслуживается в ограниченном пространстве.

Практические советы

• Перед установкой проверьте соответствие глубины ячейки - выключатель требует минимум 210 мм свободного пространства по глубине;
• При использовании в районах с высокой влажностью убедитесь, что внутри КРУ установлены осушители или нагреватели;
• Настройте автоматику так, чтобы привод получал питание от двух независимых источников - это повысит отказоустойчивость системы;
• Проверяйте состояние контактов вакуумных камер каждые 5 лет или после 5000 операций - хотя они долговечны, периодическая диагностика обязательна;
• Не используйте силовые кабели меньшего сечения - для тока 630 А минимальное сечение медного кабеля - 120 мм2.
