Выключатель вакуумный выкат. VEH 10кВ 630А 31.5кА, MCH AC/DC220В, MX/XF AC/DC220В 210мм - VEH10W0631V2V2M APC

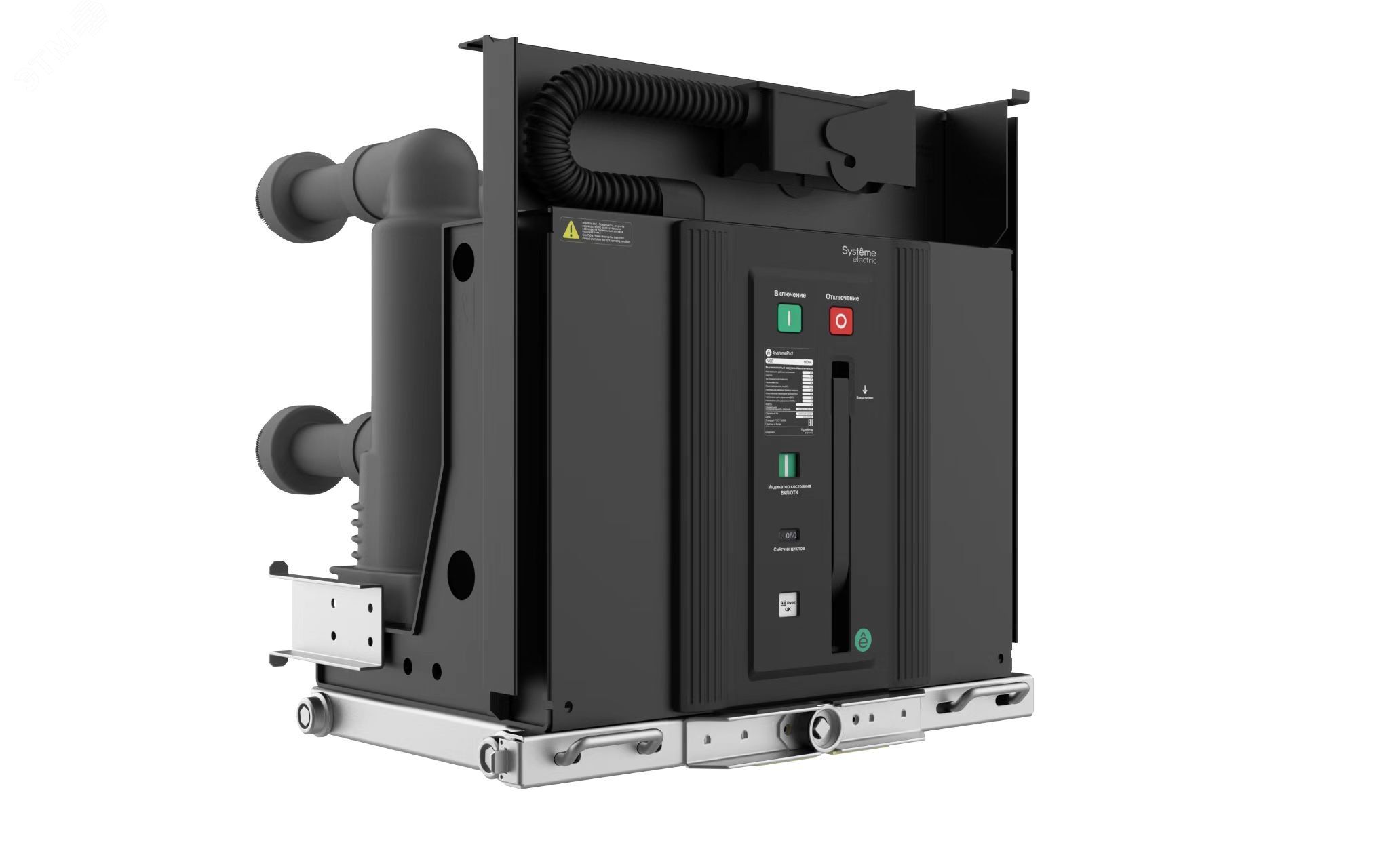

Выключатель вакуумный выкатной VEH 10 кВ 630 А 31,5 кА, MCH DC2200 В, MX/XF DC2200 В 210 мм от Systeme Electric предназначен для коммутации нагрузки и аварийных токов замыкания в распределительных устройствах 10 кВ. Выкатная конструкция упрощает обслуживание и замену, а предварительная сборка снижает время монтажа. Этот выключатель применяется в комплектных ячейках КРУ 10 кВ, особенно там, где важна надежность и компактность.

Назначение и область применения

Выключатель вакуумный выкатной VEH 10 кВ 630 А 31,5 кА используется для безопасного отключения и включения электрических цепей в сетях до 10 кВ. Он защищает оборудование от перегрузок и коротких замыканий. Подходит для установки в ячейки КРУ шириной 800 мм, что делает его идеальным выбором для модернизации существующих подстанций и новых объектов энергообеспечения - например, на промышленных предприятиях, в ЖКХ, на транспорте и в энергораспределительных пунктах.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения;
• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева;
• Номинальный ток отключения: 31,5 кА - обеспечивает гашение дуги даже при максимальных токах КЗ;
• Количество полюсов: 3 - трехполюсное исполнение для трёхфазных систем;
• Тип изоляции: эпоксид - литые полюса обеспечивают высокую механическую прочность и долговечную изоляцию;
• Привод: моторный - автоматическое управление через внешний сигнал, без ручного воздействия;
• Предварительно собран: да - готов к установке, не требует сборки на месте;
• Габаритная глубина: 210 мм - соответствует требованиям к шасси ячеек типа 210 мм;
• Управление приводом: MCH DC2200 В, MX/XF DC2200 В - совместим с постоянным током управления 220 В.

Совместимость и монтаж

Выключатель вакуумный выкатной VEH 10 кВ 630 А 31,5 кА спроектирован для установки в ячейки КРУ шириной 800 мм и глубиной 210 мм. Его выкатная рама позволяет легко перемещать устройство из рабочего положения в сервисное без демонтажа кабелей. Монтаж выполняется путём фиксации на направляющих шасси ячейки - требуется лишь подключение силовых кабелей и цепей управления. Привод работает от постоянного тока 220 В (DC2200 В), поэтому необходимо наличие источника питания этого типа в щите управления. Устройство не требует регулярной смазки или техобслуживания внутри камеры.

Безопасность и стандарты

Выключатель соответствует международным нормам для оборудования среднего напряжения (IEC 62271-1, IEC 62271-100). Эпоксидная изоляция обеспечивает высокую степень защиты от внешних воздействий. Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Автоматический привод снижает риск травматизма при операциях вблизи активных элементов.

Преимущества

• Выкатная конструкция - возможность быстрого снятия для диагностики или замены без отключения всей ячейки;
• Литые эпоксидные полюса - устойчивы к влаге, пыли и химическим воздействиям, не нуждаются в обслуживании;
• Предварительная сборка - минимизирует время установки и снижает вероятность ошибок при монтаже;
• Моторный привод - обеспечивает точное и повторяемое управление, совместим с системами АСУ ТП;
• Оптимизация под 800-миллиметровые ячейки - позволяет использовать вместо более крупногабаритных аналогов, экономя место.

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости выше IP4X - хотя изоляция герметична, сам механизм выкатки требует чистоты направляющих;
• Требуется источник постоянного тока 220 В для управления - нельзя питать от переменного тока без преобразователя;
• Не рекомендован для частых циклов включения/выключения свыше 10 раз в час - возможен износ контактов;
• Не подходит для установки вне помещений - не имеет защиты от атмосферных осадков и температурных колебаний ниже -25C без специального исполнения.

Примеры использования

• Комплектные распределительные устройства (КРУ) на промышленных заводах - для защиты трансформаторов и двигателей;
• Подстанции городских электросетей - в качестве секционирующего аппарата;
• Объекты с ограниченным пространством - когда ширина ячейки не превышает 800 мм;
• Системы с автоматизированным управлением - благодаря совместимости с MCH/MX/XF DC2200 В.

Практические советы

• Перед монтажом проверьте соответствие глубины шасси - 210 мм - идентифицируйте тип ячейки по документации производителя КРУ;
• Убедитесь, что источник управления (MCH/MX/XF) выдает именно 220 В постоянного тока - неверное напряжение повредит привод;
• При первом включении после монтажа выполните тестовое срабатывание без нагрузки - чтобы проверить плавность движения выкатной рамы;
• Не используйте этот выключатель в составе ячеек с другим типом привода - он не совместим с ручными или пневматическими механизмами;
• При замене старого выключателя - сохраните маркировку клемм управления, так как схема подключения MCH и MX/XF отличается.
