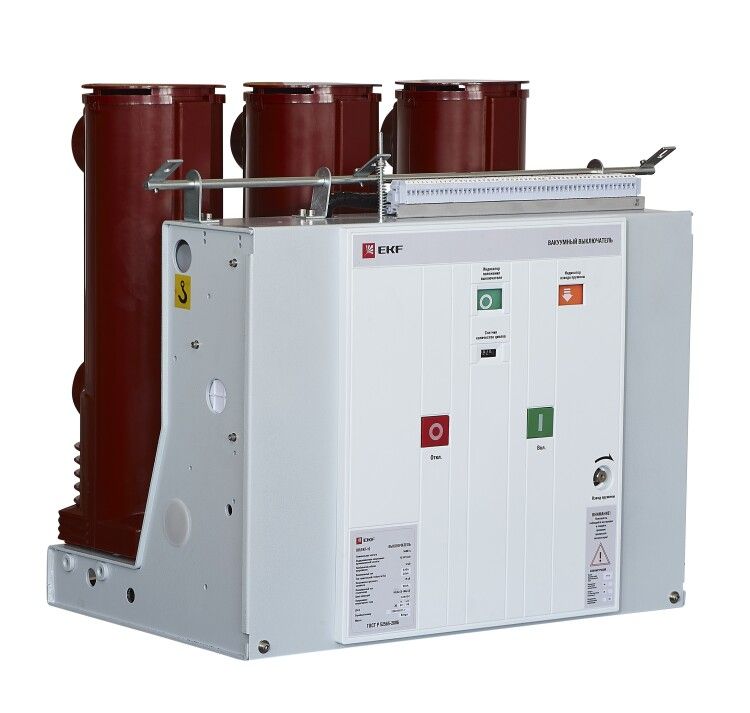

Выключатель вакуумный BB/-10-1250-20-210-3 стационарного исполнения - bb-10-1250-20-210-3-st EKF

Выключатель вакуумный BB/EKF-10-1250-20-210-3 стационарного исполнения от бренда EKF предназначен для коммутации нагрузки и защиты электроустановок в распределительных сетях 10 кВ. Модель относится к серии Stingray, отличается моторным приводом и возможностью дистанционного управления, что делает её удобной для автоматизированных систем. Выключатель BB/EKF-10-1250-20-210-3 стационарного исполнения рассчитан на работу в условиях повышенной надёжности и долговечности.

Назначение и область применения

Выключатель вакуумный BB/EKF-10-1250-20-210-3 стационарного исполнения используется для включения и отключения трёхфазных цепей переменного тока с номинальным напряжением 10 кВ. Применяется в комплектных распределительных устройствах (КРУ) с односторонним обслуживанием, на подстанциях, в промышленных энергообъектах и объектах ЖКХ. Подходит для замены старых выключателей благодаря совпадению габаритов и присоединительных размеров. Особенно эффективен в сетях с изолированной нейтралью или нейтралью, заземлённой через реактор или резистор.

Технические характеристики

• Тип изделия: выключатель вакуумный
• Номинальный ток: 1250 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Тип привода: моторный - обеспечивает автоматическое управление без ручного воздействия
• Дистанционное управление: да - позволяет управлять выключателем с пульта или системы АСУ ТП
• Изоляционный материал: эпоксидная смола - высокая механическая прочность и устойчивость к внешним воздействиям
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Выключатель BB/EKF-10-1250-20-210-3 стационарного исполнения имеет стандартизованные габариты, соответствующие требованиям большинства современных КРУ-10 кВ. Устанавливается в камеры типа KSA, KSO, KSN и аналогичные модели. Для монтажа требуется доступ к задней части ячейки - обслуживание осуществляется со стороны фронта, но установка и подключение проводятся с тыла. Подключение первичных токоведущих частей выполняется через верхние и нижние выводы. Моторный привод требует подвода контрольного питания 220 В постоянного или переменного тока. Перед установкой проверьте соответствие посадочных размеров существующей ячейке.

Безопасность и стандарты

Выключатель вакуумный BB/EKF-10-1250-20-210-3 стационарного исполнения соответствует требованиям ГОСТ Р 52568-2006 и другим нормативам для оборудования до 35 кВ. Конструкция исключает выброс пламени и газов при отключении - безопасна для персонала. Эпоксидная изоляция защищена от образования трещин и увлажнения, что снижает риск пробоя даже в условиях повышенной влажности. Наличие гарантии 3 года подтверждает соответствие качественным стандартам производства.

Преимущества

• Высокая надёжность вакуумной дугогасительной камеры - минимальный износ контактов, длительный срок службы
• Моторный привод + дистанционное управление - возможность интеграции в автоматические системы
• Замена старых выключателей без переделки ячеек - экономия времени и средств при модернизации
• Эпоксидная изоляция - устойчивость к химическим и механическим повреждениям, не требует регулярного обслуживания
• Стандартные размеры - широкая совместимость с оборудованием от различных производителей

Ограничения применения

• Не предназначен для работы в сетях с номинальным напряжением выше 10 кВ
• Не рекомендован для частых операций более 100 раз в сутки - превышение может сократить срок службы привода
• Требует стабильного контрольного питания 220 В для работы моторного привода - при его отсутствии дистанционное управление невозможно
• Не подходит для установки в помещениях с взрывоопасными средами - класс защиты не предусмотрен для таких условий

Примеры использования

• Автоматизация подстанций 6–10 кВ в металлургических цехах
• Замена старых масляных выключателей в жилых микрорайонах
• Коммутация трансформаторов на промышленных предприятиях
• Управление питанием конвейерных линий в пищевой промышленности
• Работа в составе КРУ-10 кВ с централизованным контролем от SCADA-системы

Практические советы

• Перед установкой проверьте наличие сертификатов и документацию на партию - особенно важно при замене выключателя в действующей сети
• При использовании в условиях запылённости - периодически осматривайте корпус на предмет скопления пыли, хотя IP-класс не указан, эпоксидная оболочка защищает внутренние элементы
• Для продления срока службы привода - избегайте частых включений/отключений без необходимости; используйте функции блокировки при аварийных режимах
• Подключение контрольных цепей - соблюдайте полярность и используйте кабели с медными жилами сечением не менее 1,5 мм2
• При замене старого выключателя - сверьте номера шин и положение токоограничивающих предохранителей, чтобы не нарушить координацию защиты
