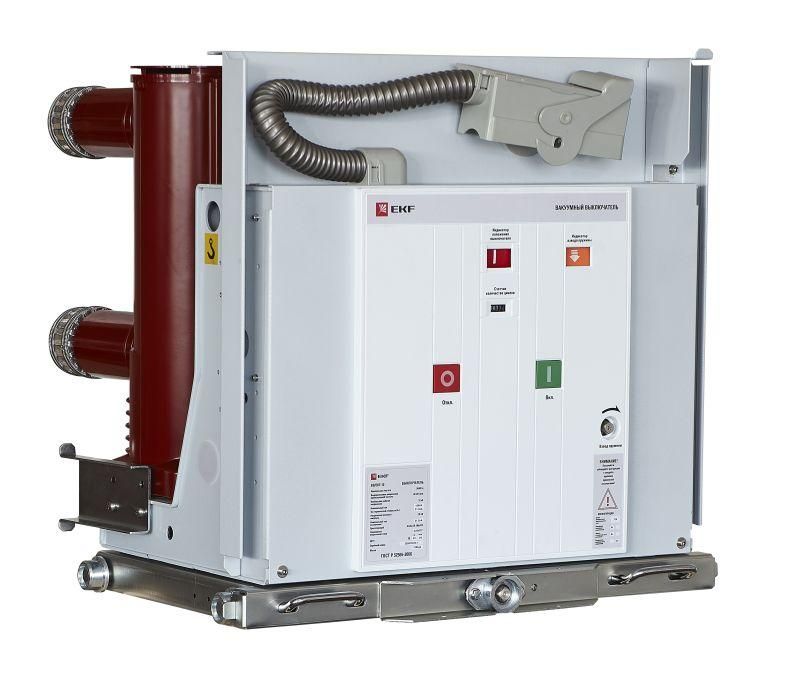

Выключатель вакуумный BB/EKF-10-1250-25-210-3 выкат. исполн. с магнитом блокировки включения правой блокировкой 2 ток. катушками откл. опер. 220В AC/DC EKF ppt22t2pbbv21v1225

Вакуумный выключатель EKF BB/-10-1250-25-210-3 - устройство для безопасной коммутации нагрузки в распределительных сетях 10 кВ. Выкатное исполнение, двухкатушечное отключение и магнитная блокировка делают его надежным решением для автоматизированных подстанций и промышленных объектов.

Назначение и область применения

Вакуумный выключатель EKF BB/-10-1250-25-210-3 предназначен для включения и отключения электрических цепей в трёхфазных сетях переменного тока 10 кВ, 50 Гц. Он используется в условиях нормальной работы и при аварийных ситуациях - например, при перегрузках или коротких замыканиях. Подходит для установки в ячейках КРУ-10 кВ с односторонним обслуживанием. Часто применяется на промышленных предприятиях, в энергообъектах, на транспорте и в системах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 1250 А
• Количество полюсов: 3
• Тип привода: Моторный - обеспечивает автоматическое управление без ручного воздействия
• Оперативный ток: 220 В AC/DC - совместим с большинством систем управления подстанциями
• Количество токовых катушек отключения: 2 - повышает отказоустойчивость системы
• Изоляционный материал: Эпоксид - устойчив к механическим и климатическим воздействиям
• Дистанционное управление: Да - позволяет управлять выключателем с пульта или через SCADA
• Предварительно собран: Да - снижает время монтажа и риск ошибок при сборке
• Гарантийный срок: 36 месяцев
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C и относительной влажности до 80%

Совместимость и монтаж

Вакуумный выключатель EKF BB/-10-1250-25-210-3 имеет стандартизованные габариты и присоединительные размеры, что гарантирует совместимость со всеми современными камерами КРУ-10 кВ одностороннего обслуживания. Его можно использовать как новое оборудование, так и для замены старых выключателей без переделки шкафа. Выкатное исполнение позволяет легко выводить устройство из камеры для технического осмотра или ремонта - достаточно отсоединить кабели и переместить его по направляющим. Для монтажа требуется доступ к верхней части камеры и возможность подключения оперативных проводов 220 В AC/DC к двум катушкам отключения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3. Конструкция исключает контакт с токоведущими частями при закрытой камере. Блокировка включения с помощью магнита предотвращает случайное включение при открытой дверце или при наличии заземления. Применение эпоксидной изоляции снижает риск пробоя даже при повышенной запылённости.

Преимущества

• Два токовых катушки отключения обеспечивают резервирование - при выходе одной из них система продолжает работать
• Моторный привод и дистанционное управление поддерживают работу в составе автоматизированной подстанции
• Выкатное исполнение ускоряет сервисное обслуживание и минимизирует простои
• Предварительная сборка снижает риск ошибок при установке и уменьшает трудозатраты
• Поддержка оперативного тока 220 В AC/DC - универсальное решение для различных систем управления

Ограничения применения

• Не предназначен для эксплуатации за пределами климатического исполнения У3 - не рекомендован для постоянного использования при температурах ниже −40C или выше +40C
• Не рассчитан на частые циклы включения/отключения более 100 раз в сутки - длительная работа в режиме частых коммутаций требует проверки ресурса контактов
• Не следует применять в средах с агрессивными химическими веществами или взрывоопасной пылью - отсутствует взрывозащита
• Правая блокировка требует учёта расположения оборудования - при установке слева от камеры возможна необходимость изменения схемы блокировки

Примеры использования

• Замена старого масляного выключателя в КРУ-10 кВ на промышленном предприятии
• Основной коммутирующий элемент в секционном выключателе на подстанции 10/0,4 кВ
• Защита питания крупного насосного узла на водоканале с автоматической защитой от перегрузки
• Часть системы автоматического ввода резерва (АВР) в жилом комплексе с собственной подстанцией

Практические советы

• Перед монтажом проверьте соответствие посадочного места и глубины выкатного механизма - размеры должны точно совпадать с вашей камерой КРУ
• Обязательно протестируйте работу обоих токовых катушек отключения после подключения - используйте импульс 220 В DC для проверки срабатывания
• При использовании в системах с АВР убедитесь, что сигналы управления согласованы с логикой защиты - особенно важно при работе с двумя катушками
• Регулярно проверяйте состояние контактов и механизмов выкатного устройства - хотя срок службы длинный, профилактика продлевает жизнь оборудованию
• При замене старого выключателя сохраните маркировку проводов оперативного тока - цветовая схема может отличаться между моделями
