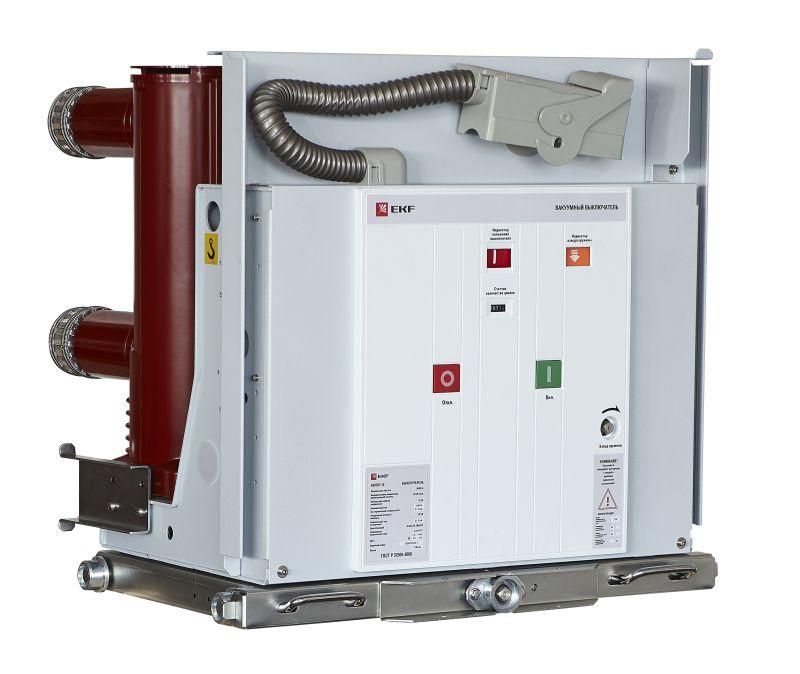

Выключатель вакуумный BB/EKF-10-630-25-210-3 выкат. исполн. с магнитом блокировки включения правой блокировкой 2 ток. катушками откл. опер. 220В AC/DC EKF ppt22t2pbbv21v0625

Вакуумный выключатель BB/-10-630-25-210-3 выкатного исполнения, с магнитом блокировки включения, с правой блокировкой, с 2 токовыми катушками отключения, оперативный ток 220 В AC/DC, серия EKF - это автоматический аппарат для безопасного отключения и включения трёхфазной сети 10 кВ, предназначен для установки в ячейках КРУ и используется там, где требуется надёжная коммутация при авариях и штатных нагрузках. Бренд EKF и артикул ppt22t2pbbv21v0625 указывают на принадлежность к серии Stingray, обеспечивающей совместимость со стандартными камера́ми.

Назначение и область применения

Вакуумный выключатель BB/-10-630-25-210-3 применяется для коммутации трёхфазных электросетей 10 кВ, 50 Гц. Он обеспечивает безопасное отключение цепи при перегрузках, коротких замыканиях и вручную - при плановых работах. Подходит для установки в комплектных распределительных устройствах (КРУ) с односторонним обслуживанием. Часто используется в промышленных объектах: на подстанциях, в цехах с мощными двигателями, на участках с высокими требованиями к надёжности - например, в металлургии, горнодобывающей отрасли, энергообеспечении жилых массивов.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях с классическим напряжением 10 кВ;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Тип привода: моторный - позволяет выполнять операции включения и отключения дистанционно;
• Дистанционное управление: да - можно управлять через систему АСУ ТП или кнопочные посты;
• Оперативный ток: 220 В AC/DC - питание для управления работает как от постоянного, так и от переменного тока;
• Количество токовых катушек отключения: 2 - повышает отказоустойчивость: если одна катушка выйдет из строя, вторая сохраняет функцию отключения;
• Изоляционный материал: эпоксид - обеспечивает механическую прочность и устойчивость к влаге и химикатам;
• Предварительно собран: да - готов к монтажу без дополнительной сборки внутри камеры;
• Гарантийный срок: 36 месяцев - заводская гарантия на весь срок службы при соблюдении условий эксплуатации;
• Климатическое исполнение: У3 - допускается использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80% при 25C.

Совместимость и монтаж

BB/-10-630-25-210-3 имеет габариты, соответствующие стандартным камерам КРУ-10, в том числе отечественных и импортных производителей. Выкатное исполнение позволяет легко выводить устройство из камеры для технического осмотра или замены без демонтажа кабельных соединений. Монтаж выполняется в соответствии с чертежами камеры: выключатель вводится в направляющие, фиксируется защёлками, после чего подключаются первичные токоведущие части и вторичные кабели управления. Для подключения оперативного питания используйте клеммы, обозначенные L+ / N− (для DC) или L / N (для AC). Обязательно проверьте соответствие посадочного профиля перед установкой.

Безопасность и стандарты

Вакуумный выключатель EKF соответствует требованиям ГОСТ 15150-69 (климатическое исполнение У3) и ГОСТ Р 52565-2006 (выключатели переменного тока до 1000 В и выше). Применение вакуумной дугогасительной камеры исключает риск возгорания и выброса газов. Наличие магнита блокировки включения предотвращает случайное включение при открытых дверцах камеры. Правосторонняя блокировка согласована с большинством современных КРУ, где доступ осуществляется справа. Все элементы управления имеют защиту от несанкционированного воздействия.

Преимущества

• Два токовых катушки отключения - увеличивают надёжность системы защиты; при выходе одной из них система остаётся рабочей;
• Поддержка AC/DC 220 В - универсальное решение для любых систем управления, даже при нестабильном питании;
• Моторный привод - позволяет интегрировать выключатель в автоматизированные системы без ручного вмешательства;
• Эпоксидная изоляция - долговечна, не требует обслуживания, устойчива к запылению и влажности;
• Предварительная сборка - снижает время монтажа и минимизирует риск ошибок при подключении;
• Совместимость с существующими КРУ - возможность замены старых выключателей без реконструкции камеры.

Ограничения применения

• Не предназначен для работы вне помещений - климатическое исполнение У3 не предусматривает защиту от дождя, снега и прямого солнечного света;
• Запрещено применение в средах с взрывоопасными газами или пылью - не имеет взрывозащиты Ex;
• Не подходит для частых циклов включения-отключения более 100 раз в сутки - это сокращает ресурс привода и контактов;
• Требуется наличие оперативного источника 220 В - без него невозможно выполнить ни включение, ни отключение;
• Правая блокировка не подходит для камер с левой стороной обслуживания - необходимо проверить расположение двери перед заказом.

Примеры использования

• Автоматическое отключение питания на насосной станции при скачке тока;
• Коммутация главного ввода в цехе с несколькими трансформаторами 10/0,4 кВ;
• Замена устаревшего масляного выключателя в КРУ-10 без изменения конструкции камеры;
• Участок производства с частыми пусками двигателей - благодаря моторному приводу и двум катушкам отключения обеспечивается быстрая реакция на аварию.

Практические советы

• Перед монтажом проверьте, что посадочные размеры камеры совпадают с габаритами BB/-10-630-25-210-3 - особенно ширину и глубину выкатного механизма;
• Обязательно протестируйте работу привода и блокировок при подаче 220 В до ввода в эксплуатацию - используйте тестовый сигнал вместо реального напряжения;
• При использовании в условиях повышенной запылённости регулярно очищайте контактные поверхности и механизм выкатывания;
• Не забудьте подключить оба канала отключения - даже если один кажется лишним, он является резервом безопасности;
• Для удалённого контроля подключите сигнализацию положения контактов (замкнут/разомкнут) к системе учёта и управления.
