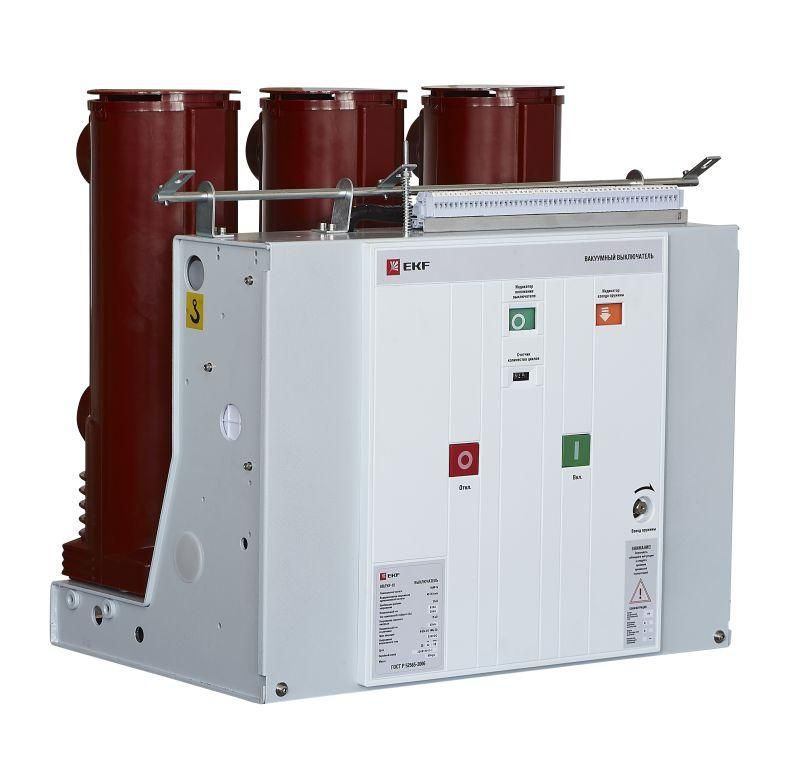

Выключатель вакуумный BB/EKF-10-1250-20-150 стац. исполнения с правой и левой блокировкой 2 ток. катушками откл. 5А изоляционными перегородками опер. ток 220В AC/DC EKF ppt22t2plb15s1220

Вакуумный выключатель EKF BB/EKF-10-1250-20-150 предназначен для безопасного отключения и включения нагрузки в распределительных сетях 10 кВ. Его стационарное исполнение, двухсторонняя блокировка и двойные токовые катушки делают его надежным решением для автоматизированных подстанций и промышленных объектов.

Назначение и область применения

Вакуумный выключатель EKF BB/EKF-10-1250-20-150 используется для коммутации токов в трёхфазных сетях 10 кВ, 50 Гц - как при штатной работе, так и при аварийных ситуациях, таких как короткие замыкания. Подходит для установки в ячейках КРУ с изолированной или заземленной нейтралью. Применяется на подстанциях, в промышленных энергообъектах, на транспорте и в ЖКХ, где требуется высокая надёжность и возможность дистанционного управления.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Оперативный ток: 220 В AC/DC - совместим с большинством систем управления
• Токовые катушки отключения: две, на 5 А - обеспечивают отказоустойчивое срабатывание даже при одном поврежденном канале
• Изоляционный материал: фарфор - обеспечивает механическую прочность и устойчивость к внешним воздействиям
• Время отключения: 20–60 мс - быстрое гашение дуги при аварии
• Ресурс отключений: 50 циклов - рассчитан на длительную эксплуатацию без ремонта
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Стационарное исполнение BB/EKF-10-1250-20-150 позволяет устанавливать его в любые современные камеры КРУ одностороннего обслуживания. Размеры соответствуют стандартным габаритам, что упрощает замену старых выключателей без переделки ячеек. Для монтажа необходим доступ к верхней и нижней части устройства - клеммы для подключения шин находятся сверху и снизу. Блокировки справа и слева предотвращают случайное включение при открытых дверцах - обязательна проверка целостности блокираторов перед запуском.

Безопасность и стандарты

Вакуумный выключатель EKF BB/EKF-10-1250-20-150 соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3. Конструкция имеет неразборную герметичную камеру - исключает попадание влаги и пыли внутрь. Индикация положения контактов («включен/выключен») визуально контролируется снаружи. Многослойная конструкция полюса снижает риск пробоя между фазами. Все элементы проходят контроль на электрическую прочность и термическую стойкость.

Преимущества

• Вакуумная камера - долговечна, не требует обслуживания, не выделяет газы при отключении
• Две токовые катушки - повышают надёжность срабатывания при отказе одной
• Двухсторонние блокировки - защищают от ошибочного включения при проведении работ
• Изоляционные перегородки - минимизируют риск межфазного пробоя
• Неразборная конструкция - исключает человеческий фактор при сборке и гарантирует заводскую герметичность
• Поддержка AC/DC 220 В - совместима с большинством существующих систем управления

Ограничения применения

Не применяется в сетях выше 10 кВ - превышение напряжения вызывает пробой изоляции. Не рекомендован для частых циклов включения-отключения более 50 раз в год - ресурс ограничен. Не предназначен для работы в средах с агрессивными химическими веществами или постоянной конденсацией воды - хотя исполнение У3 допускает влажность, прямое воздействие жидкости недопустимо. Отсутствует встроенный механизм зарядки привода - необходимо наличие внешнего источника питания 220 В.

Примеры использования

• Замена старых масляных выключателей в КРУ-10 кВ на промышленных предприятиях
• Автоматизация секционирования в распределительных пунктах жилых массивов
• Защита трансформаторных подстанций на железных дорогах
• Коммутация нагрузки на заводах с высокой степенью автоматизации

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей ячейке - даже при совместимости возможны отличия в расположении крепёжных отверстий
• Обязательно используйте два канала управления - одна катушка должна быть подключена к основному питанию, вторая - к резервному
• Проверяйте состояние блокировок ежемесячно - заклинившая блокировка может заблокировать весь КРУ
• При замене старого оборудования сохраните маркировку проводов - схема подключения катушек и сигнализации часто различается
• Не открывайте корпус - он неразборный; при выходе из строя - заменяйте полностью
