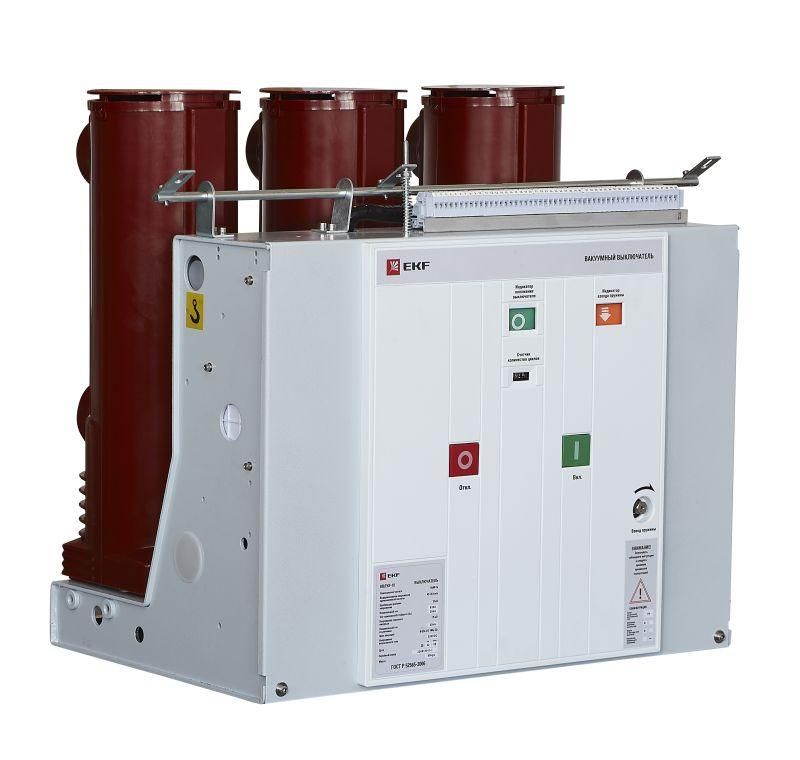

Выключатель вакуумный BB/EKF-10-630-20-150 стац. исполнения с правой и левой блокировкой 2 ток. катушками откл. 5А изоляционными перегородками опер. ток 220В AC/DC EKF ppt22t2plb15s0620

Вакуумный выключатель EKF BB/EKF-10-630-20-150 - стационарное устройство для коммутации нагрузки и защиты сети 10 кВ в условиях нормальной работы и аварийных ситуаций. Выключатель оснащён двумя токовыми катушками отключения, изоляционными перегородками и системой блокировки, работает от оперативного тока 220 В AC/DC и рассчитан на долгую службу в распределительных устройствах.

Назначение и область применения

Вакуумный выключатель EKF BB/EKF-10-630-20-150 предназначен для включения и отключения трёхфазных электрических цепей напряжением 10 кВ с частотой 50 Гц. Применяется в распределительных пунктах и ячейках КРУ 6–10 кВ с изолированной или заземлённой нейтралью. Подходит для установки в стационарных комплектных устройствах, в том числе при замене старых выключателей. Обеспечивает надёжную работу в промышленных объектах, энергообъектах, на транспорте и в жилищно-коммунальном хозяйстве.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Оперативный ток управления: 220 В AC/DC
• Токовые катушки отключения: две, номиналом 5 А
• Тип привода: механический, пружинный
• Изоляционный материал: фарфор
• Время отключения: 20–60 мс
• Ресурс отключений: 50 циклов
• Климатическое исполнение: У3 (по ГОСТ 15150-69)
• Габариты и присоединительные размеры: совместимы со стандартными КРУ одностороннего обслуживания

Совместимость и монтаж

Вакуумный выключатель EKF BB/EKF-10-630-20-150 имеет габариты, соответствующие требованиям большинства современных ячеек КРУ-10. Установка возможна как в новых, так и в модернизируемых распределительных устройствах. Для монтажа требуется доступ с одной стороны - устройство проектировано для одностороннего обслуживания. Монтаж выполняется с соблюдением требований к изоляции и заземлению. Блокировка с правой и левой сторонами позволяет использовать выключатель в любых конфигурациях КРУ. Перед установкой проверьте соответствие посадочных размеров и положения контактов в вашей ячейке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3 - допускается эксплуатация в помещениях с умеренным климатом, без воздействия агрессивных сред. Конструкция обеспечивает безопасность за счёт двух изоляционных перегородок между полюсами, предотвращающих пробой между фазами. Неразборная конструкция исключает случайный доступ к токоведущим частям при работе. Индикация состояния (вкл./выкл.) повышает безопасность при ручном обслуживании.

Преимущества

• Многослойная конструкция полюса - снижает риск внутренних пробоев и увеличивает надёжность.
• Вакуумная камера - обеспечивает быстрое гашение дуги, минимальный износ контактов, длительный срок службы.
• Неразборная конструкция - исключает необходимость регулярного техобслуживания внутри корпуса.
• Две токовые катушки отключения - обеспечивают отказоустойчивость: при выходе из строя одной вторая остаётся работоспособной.
• Поддержка оперативного тока 220 В AC/DC - совместимость с большинством систем автоматизации и релейной защиты.
• Индикация положения - наглядное определение состояния выключателя без вскрытия ячейки.

Ограничения применения

• Не предназначен для эксплуатации в условиях повышенной запылённости, влажности или агрессивных химических средах - класс защиты не указан, поэтому не используется вне закрытых помещений.
• Не рекомендован для частых циклов включения-отключения свыше 50 раз - после этого требуется диагностика и, возможно, замена контактной системы.
• Требуется источник постоянного или переменного тока 220 В для управления - не работает от батарей или низковольтных систем.
• Запрещено открывать корпус при наличии напряжения - конструкция неразборная, ремонт возможен только специализированными сервисными центрами.

Примеры использования

• Комплексные распределительные устройства (КРУ) на промышленных предприятиях - питание насосных станций, компрессоров, конвейеров.
• Энергопринимающие устройства ЖКХ - вводные ячейки в многоэтажных домах с собственной подстанцией.
• Объекты транспорта - электроснабжение железнодорожных станций, депо, трамвайных подстанций.
• Альтернативные источники энергии - включение/отключение ветрогенераторов или солнечных парков на уровне 10 кВ.

Практические советы

• Перед установкой проверьте соответствие посадочного размера и расположения клемм в вашей ячейке - даже небольшие отличия могут помешать монтажу.
• При использовании в системах с автоматическим повторным включением (АПВ) учтите, что ресурс составляет всего 50 циклов - следите за количеством срабатываний.
• Для продления срока службы избегайте частых включений под нагрузкой - используйте выключатель как защитное устройство, а не как частый коммутатор.
• При замене старого выключателя убедитесь, что новый имеет аналогичную блокировку (правая/левая) - иначе потребуется переделка механизма блокировки в ячейке.
• Проверяйте целостность изоляционных перегородок при каждом плановом осмотре - трещины или загрязнения могут стать причиной межфазного пробоя.
