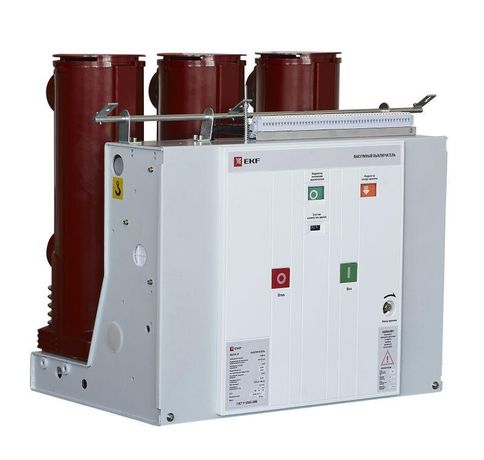

Выключатель вакуумный BB/EKF-10-1600-31.5-210 стац. исполнения с правой и левой блокировкой 2 ток. катушками откл. 5А опер. ток 220В AC/DC EKF ppt22t2plb21s1631

Вакуумный выключатель EKF BB/EKF-10-1600-31,5-210 предназначен для безопасного отключения и включения нагрузки в распределительных сетях 10 кВ, особенно там, где важна надежность и долгий ресурс. Этот стационарный выключатель с двойной блокировкой и двумя токовыми катушками подходит для автоматизированных систем с оперативным током 220 В AC/DC.

Назначение и область применения

Вакуумный выключатель EKF BB/EKF-10-1600-31,5-210 используется для коммутации токов в трёхфазных сетях переменного тока 10 кВ, 50 Гц. Применяется в электроустановках с изолированной или заземлённой через реактор/резистор нейтралью - например, на подстанциях, в промышленных распределительных пунктах, на объектах энергообеспечения. Подходит как для новых установок, так и для замены старых выключателей в существующих ячейках КСО.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Оперативный ток: 220 В AC/DC
• Токовые катушки отключения: две, на 5 А каждая
• Тип привода: механический, пружинный
• Время отключения: 20–60 мс
• Ресурс отключений при токе КЗ: до 50 циклов
• Изоляционный материал: фарфор
• Климатическое исполнение: У3 (ГОСТ 15150-69)
• Предварительно собран: да

Совместимость и монтаж

Вакуумный выключатель EKF BB/EKF-10-1600-31,5-210 совместим со всеми типами камер сборных одностороннего обслуживания (КСО), включая популярные модели от различных производителей. Благодаря стандартизованным габаритам и присоединительным размерам, его можно использовать для замены отработавших своё выключателей без доработки шкафа. Монтаж выполняется в соответствии с требованиями ПУЭ. Обеспечена возможность установки с правой и левой блокировкой - выбирайте вариант в зависимости от схемы управления и доступа к механизму.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3 - рассчитан на работу в помещениях с умеренным климатом, без экстремальных перепадов температур и повышенной влажности. Конструкция обеспечивает высокую степень защиты от внешних воздействий благодаря неразборной литой конструкции полюсов и герметичной вакуумной камере. Индикация положения контактов на передней панели позволяет визуально контролировать состояние выключателя без вскрытия корпуса.

Преимущества

• Вакуумная камера с хромомедными контактами и стеклокерамической оболочкой - гарантирует долгий срок службы и стабильную дугогашение даже при частых отключениях.
• Многослойная полимерная конструкция полюсов повышает механическую прочность и снижает риск пробоя.
• Неразборная конструкция исключает необходимость регулярного техобслуживания внутри полюса.
• Поддержка двух токовых катушек отключения (по 5 А) - позволяет реализовать резервирование цепей управления и работать с различными схемами автоматики.
• Оперативный ток 220 В AC/DC - совместим с большинством современных систем управления, включая системы постоянного тока (АКБ) и переменного (сетевые преобразователи).

Ограничения применения

Не применяется в условиях с температурой ниже -40 C или выше +40 C - ограниченное климатическое исполнение У3 требует установки в закрытых, отапливаемых помещениях. Не рекомендован для эксплуатации в местах с высокой запылённостью, агрессивными газами или постоянной вибрацией без дополнительной защиты. Выключатель не предназначен для работы в качестве разъединителя - после отключения необходимо применять отдельные разъединители для создания видимого разрыва.

Примеры использования

• Автоматизация питания насосных станций в водоканалах.
• Защита и управление крупными двигателями на заводах (конвейеры, компрессоры).
• Распределительные устройства на предприятиях пищевой, химической и металлургической промышленности.
• Замена старых масляных или воздушных выключателей в КСО без изменения габаритов ячеек.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашей ячейки - хотя выключатель универсальный, возможны отличия в глубине или расположении клемм.
• При использовании оперативного тока 220 В DC убедитесь, что источник питания имеет достаточную ёмкость для нескольких последовательных срабатываний.
• Обязательно используйте блокировки (правые/левые) согласно схеме безопасности - они предотвращают случайное включение при проведении работ.
• Не открывайте полюсы - конструкция неразборная; любые попытки ремонта внутри приведут к потере герметичности и выходу из строя.
• Проверяйте индикацию положения контактов ежемесячно - она является основным индикатором состояния выключателя без демонтажа.
