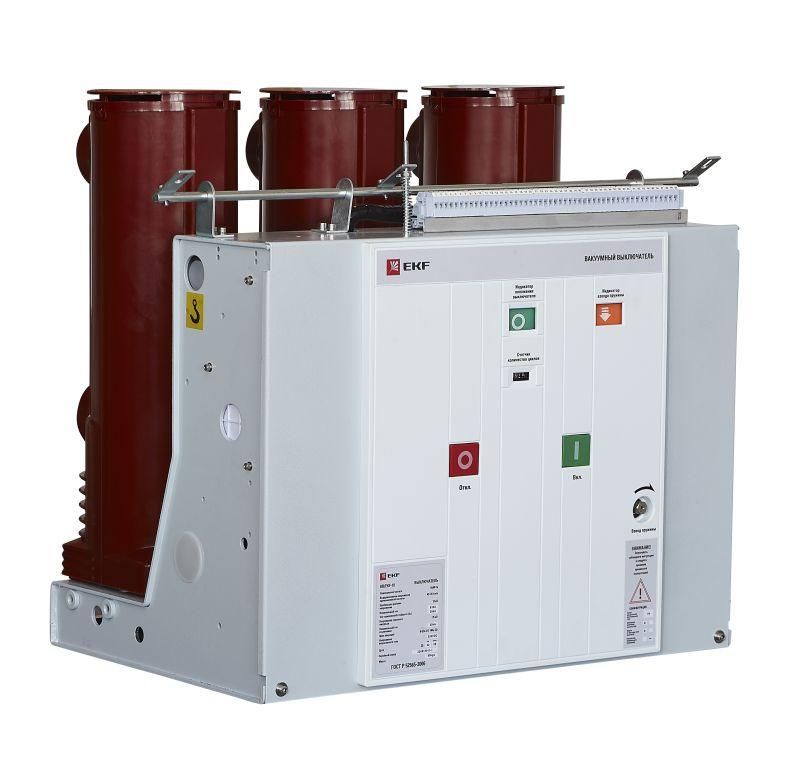

Выключатель вакуумный BB/EKF-10-1250-25-210 стац. исполнения с правой и левой блокировкой 2 ток. катушками откл. 5А опер. ток 220В AC/DC EKF ppt22t2plb21s1225

Вакуумный выключатель EKF BB/EKF-10-1250-25-210 предназначен для безопасного отключения и включения нагрузки в распределительных сетях 10 кВ, особенно там, где важна надежность и долгий ресурс. Этот стационарный выключатель с двойной блокировкой и двумя токовыми катушками подходит для автоматизированных систем с оперативным током 220 В AC/DC.

Назначение и область применения

Вакуумный выключатель EKF BB/EKF-10-1250-25-210 используется для коммутации токов в трёхфазных сетях переменного тока 10 кВ, 50 Гц. Применяется в электроустановках с изолированной или заземлённой через реактор/резистор нейтралью - например, на подстанциях, в промышленных распределительных пунктах, на объектах энергообеспечения. Подходит как для новых установок, так и для замены старых выключателей в существующих ячейках КСО.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Оперативный ток: 220 В AC/DC
• Токовые катушки отключения: две, на 5 А каждая
• Тип привода: механический, пружинный
• Время отключения: 20–60 мс
• Ресурс отключений при токе КЗ: до 50 циклов
• Изоляционный материал: фарфор
• Климатическое исполнение: У3 (ГОСТ 15150-69)
• Предварительно собран: да

Совместимость и монтаж

Вакуумный выключатель EKF BB/EKF-10-1250-25-210 совместим со всеми типами камер сборных одностороннего обслуживания (КСО), включая модели от различных производителей. Благодаря стандартизованным габаритам и присоединительным размерам его можно использовать для замены устаревших выключателей без доработки шкафа. Монтаж выполняется в соответствии с чертежами производителя; предварительная сборка снижает время настройки. Обязательно проверьте соответствие посадочных мест и положения крепёжных отверстий перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У3 - рассчитан на работу в помещениях с умеренным климатом, без экстремальных перепадов температур и высокой влажности. Конструкция обеспечивает защиту от случайного включения благодаря наличию правой и левой механической блокировки. Индикация состояния на передней панели позволяет визуально определить положение контактов без вскрытия корпуса.

Преимущества

• Вакуумная камера с герметичной стеклокерамической оболочкой и контактами из CuCr - гарантирует долгую жизнь и отказоустойчивость даже при частых отключениях.
• Многослойная полимерная конструкция полюсов повышает прочность и защищает от внешних воздействий.
• Неразборная литая конструкция исключает риск потери герметичности после монтажа.
• Поддержка двух токовых катушек (по 5 А) позволяет подключать системы управления с различной логикой - например, резервирование или дублирование команд отключения.
• Работа с оперативным током 220 В AC/DC - совместимость с большинством современных систем автоматизации.

Ограничения применения

Не применяется в условиях повышенной запылённости, агрессивных средах или при постоянном воздействии воды - класс защиты IP не указан, значит, устройство не предназначено для открытых площадок. Не рекомендуется для эксплуатации при температурах ниже -40 C или выше +40 C. Нельзя использовать в сетях с напряжением выше 10 кВ или с частотой, отличной от 50 Гц. Отказ от регулярного осмотра и тестирования может снизить ресурс отключений.

Примеры использования

• Автоматизация технологических линий на заводе с питанием от сети 10 кВ.
• Управление мощными двигателями на насосных станциях.
• Защита кабельных линий в городских распределительных пунктах.
• Замена старых масляных или воздушных выключателей в КСО без изменения габаритов ячейки.

Практические советы

• Перед первым включением проверьте целостность изоляции и наличие механических блокировок - они должны быть активны при закрытой двери ячейки.
• При использовании двух токовых катушек убедитесь, что проводка не создаёт помех между собой и не перегревается.
• Для продления срока службы избегайте частых включений при максимальной нагрузке - лучше использовать выключатель для аварийных отключений, а не для плановой коммутации.
• При замене устаревшего оборудования сверьте схему подключения оперативного тока - 220 В AC/DC требует точного соблюдения полярности при DC.
• Регулярно проверяйте индикацию состояния - её сбой может указывать на проблемы в механизме привода.
