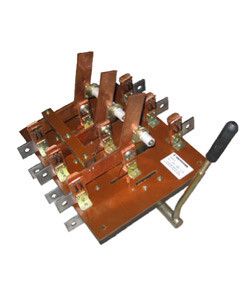

Переключатель ПБ-32 П У3 250А 380В гетинаксовое основание правая боковая рукоятка IP00 Электротехник ET520971

Переключатель ПБ-32 П У3, 250А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 от Электротехник предназначен для ручного отключения и включения силовых цепей до 250 А в системах распределения электроэнергии. Этот переключатель применяется там, где требуется простой и надёжный способ размыкания цепи без автоматических функций.

Назначение и область применения

Переключатель ПБ-32 П У3, 250А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 используется для неавтоматического управления электрическими цепями. Он позволяет вручную включать и отключать нагрузку при обслуживании, ремонте или аварийном отключении. Подходит для установки в щитах распределения энергии на предприятиях, в цехах, на объектах с низкой степенью защищённости окружающей среды.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока / 220 В постоянного тока
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип рукоятки: рычажная, расположена справа на боковой стороне корпуса
• Основание: из гетинакса - устойчивый к механическим воздействиям материал, не требует заземления
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к токоведущим частям открыт
• Способ монтажа: на поверхность или подвесной

Совместимость и монтаж

Установка Переключателя ПБ-32 П У3, 250А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 выполняется на плоскую вертикальную или горизонтальную поверхность с помощью болтов через отверстия в корпусе. Для подвесного монтажа используются кронштейны или специальные крепёжные элементы. Кабельные входы не предусмотрены - провода подводятся вручную и фиксируются в клеммах. Обязательно соблюдать безопасный рабочий интервал вокруг аппарата - он не имеет кожуха.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-3. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - работа возможна только в закрытых помещениях, исключающих случайный контакт. Нельзя использовать во влажных, запылённых или взрывоопасных зонах. Перед работой необходимо отключить питание и применять средства индивидуальной защиты.

Преимущества

• Проверенная временем конструкция - высокая механическая прочность и долговечность контактов
• Гетинаксовое основание обеспечивает хорошую электрическую изоляцию без необходимости в металлическом шасси
• Правая боковая рукоятка удобна для операторов при монтаже слева от щита
• Не требует техобслуживания при нормальных условиях эксплуатации

Ограничения применения

• Не допускается использование в местах с повышенной влажностью, пылью, агрессивными газами - IP00 не защищает от внешней среды
• Запрещено применять в качестве замены автоматического выключателя - не имеет тепловой или электромагнитной защиты
• Не подходит для частого включения/выключения - рассчитан на редкие операции (до 1–2 раз в день)
• Требуется обязательное наличие защитного кожуха или ящика при установке в общественных или доступных зонах

Примеры использования

• Ручное отключение питания трёхфазного двигателя перед техническим осмотром
• Разъединение цепи на конвейере для проведения ремонтных работ
• Отключение группы светильников в производственном помещении
• Местный рубильник в распределительном щите на заводе или складе

Практические советы

• При выборе убедитесь, что посадочные отверстия совпадают с вашим креплением - размеры указаны в чертежах производителя
• При монтаже используйте изолированные инструменты - токоведущие части находятся под напряжением даже при отключённой рукоятке, если питание не снято
• Для повышения безопасности рекомендуется устанавливать Переключатель ПБ-32 П У3, 250А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 внутри закрытого щита с предупредительными знаками
• Если нужна защита от пыли и воды - выбирайте модификацию с дугогасительными камерами и дополнительным корпусом (по спецзаказу)
