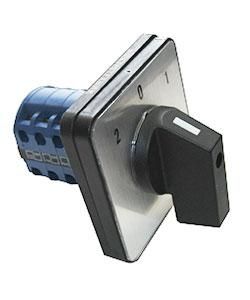

Переключатель кулачковый ПК 16-12 А3031У3, 16А, 440В, 55х55 Электротехник ET512584

Переключатель кулачковый ПК 16-12 А3031У3, 55х55 от бренда Электротехник предназначен для ручной коммутации цепей управления в системах автоматизации. Его компактный корпус с фронтальной установкой и поворотной рукояткой делает устройство удобным для операторского контроля на панелях оборудования.

Назначение и область применения

Переключатель кулачковый ПК 16-12 А3031У3, 55х55 используется для переключения электрических цепей управления с напряжением от 24 до 440 В постоянного или переменного тока частотой 50 Гц. Номинальный ток - 16 А, что позволяет управлять катушками контакторов, реле, маломощными двигателями и другими элементами вторичных цепей. Устройство подходит для панелей управления станков, конвейеров, систем вентиляции и других промышленных объектов.

Технические характеристики

• Номинальный ток: 16 А
• Максимальное напряжение: 440 В
• Частота: 50 Гц (переменный ток), поддерживает постоянный ток
• Наличие нулевого положения: да - обеспечивает безопасную остановку и предотвращает случайное включение
• Способ монтажа: на лицевую панель
• Конструктивное исполнение: фронтальная установка
• Вид рукоятки: поворотная - удобна для точного позиционирования
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не герметичен
• Размеры: 55×55 мм - совместим с типовыми отверстиями панелей

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 А3031У3, 55х55 монтируется через прямоугольное отверстие 55×55 мм в панели. Крепление осуществляется с помощью фланца с зажимами сзади. Для подключения используются клеммы, расположенные внутри корпуса - провода зачищаются на 6–8 мм и затягиваются винтами моментом не более 0,5 Нм. Убедитесь, что толщина панели не превышает 5 мм - иначе возможны трудности с фиксацией.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р МЭК 60947-5-1. Наличие нулевого положения снижает риск аварийного запуска. Однако из-за степени защиты IP20 не допускается использование во влажных, пыльных или агрессивных средах - для таких условий требуются модели с IP65 и выше.

Преимущества

• Надёжная механическая коммутация - нет электронных компонентов, которые могут выйти из строя от помех
• Чёткое позиционирование - поворотная рукоятка имеет фиксированные углы, исключает нечёткое переключение
• Нулевое положение - позволяет полностью отключить цепь и заблокировать случайное включение
• Простота замены - стандартный форм-фактор 55×55 мм совместим со многими аналогами

Ограничения применения

• Не применяется в цепях силовой нагрузки - максимальный ток 16 А рассчитан только на цепи управления
• IP20 не защищает от воды, пыли и химических веществ - нельзя использовать вне закрытых щитов
• Не рекомендован для частого переключения (>1000 циклов/час) - срок службы ограничен механической износостойкостью
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Выбор режима работы станка: “Автомат” / “Останов” / “Ручной”
• Переключение направления вращения маломощного привода
• Активация/деактивация системы сигнализации
• Ручной запуск/останов насоса в системе охлаждения

Практические советы

• При монтаже проверьте, чтобы рукоятка свободно поворачивалась - не должно быть трения о панель
• Для долговечности не используйте усилие больше необходимого - перегрузка рукоятки может сломать внутренние механизмы
• Если требуется защита от внешнего воздействия, установите переключатель в закрытый шкаф или используйте защитный колпачок
• При замене старого устройства сверьте количество полюсов и контактную схему - модель ПК 16-12 А3031У3, 55х55 имеет определённую коммутационную матрицу, указанную в документации производителя
