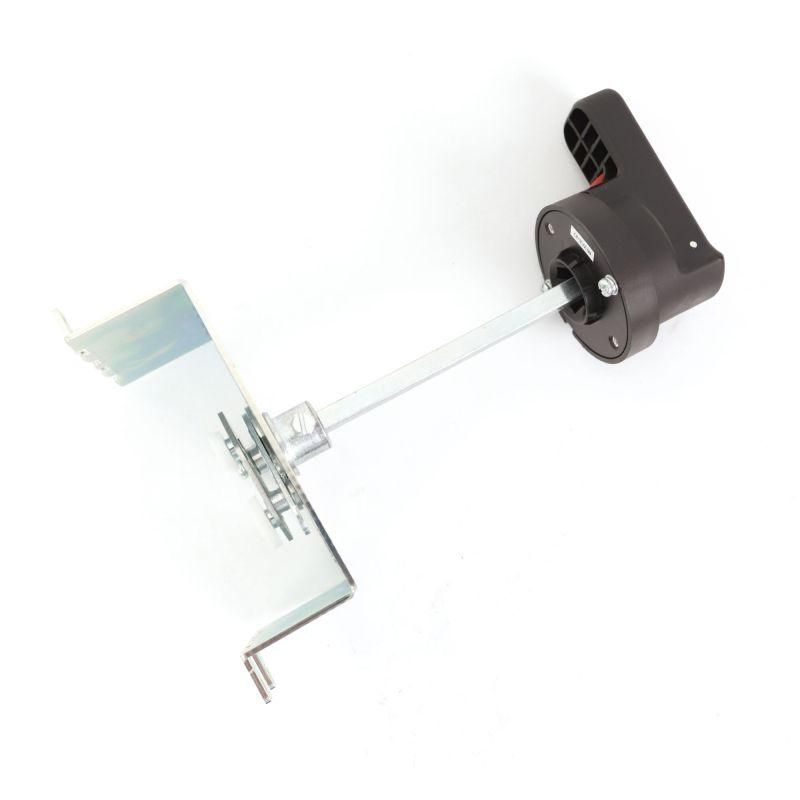

Выносная рукоятка на дверь TFH для MGS125 | TFH-MGS125EH DKC ДКС

Выносная рукоятка на дверь для MGS125 от DKC предназначена для удобного управления автоматическим выключателем с внешней стороны двери распределительного щита. Эта модель совместима с сериями автоматических выключателей YON MAX MGS и обеспечивает безопасную операцию без необходимости открывать щит.

Назначение и область применения

Выносная рукоятка на дверь для MGS125 используется для дистанционного включения и отключения автомата MGS125 через дверь шкафа. Это особенно полезно в местах, где требуется частый доступ к управлению, например - на производстве, в жилых комплексах, офисах или на объектах с ограниченным доступом к внутренним элементам щита. Рукоятка позволяет выполнять операции без вскрытия корпуса, снижая риск случайного контакта с токоведущими частями.

Технические характеристики

• Тип изделия: Выносная поворотная рукоятка
• Тип рукоятки: Поворотная - работает аналогично механическому переключателю, требует поворота на 90° для перевода между положениями «ВКЛ» и «ВЫКЛ»
• Совместима с: Автоматическими выключателями серии YON MAX MGS, включая модели MGS125
• Материал: Устойчивые к износу термопластичные компоненты, соответствуют требованиям безопасности для электрооборудования
• Установка: Крепится к двери щита, соединяется с механизмом автомата через вал

Совместимость и монтаж

Рукоятка совместима исключительно с автоматическими выключателями серии YON MAX MGS, в частности с моделями MGS125. Для установки необходимо:

• Иметь уже установленный автомат MGS125 внутри щита
• Закрепить рукоятку на двери щита с помощью предусмотренных крепёжных отверстий
• Подсоединить выходной вал рукоятки к входному механизму автомата - совмещение происходит по фиксированному профилю, исключающему неверную сборку
• Не допускается использование с другими типами автоматов, даже от DKC, если они не относятся к серии MGS

Преимущества

• Обеспечивает быстрый доступ к управлению без открытия двери щита
• Сохраняет степень защиты IP-корпуса, так как не требует просверливания отверстий в основной стенке щита
• Механизм надёжно защищён от случайного воздействия - поворот требует усилия, предотвращает ложные срабатывания
• Визуально отличается положением - легко определить состояние автомата (вкл/выкл) снаружи

Ограничения применения

• Не подходит для автоматов других серий - даже если они имеют схожую мощность или форм-фактор
• Не предназначен для работы в условиях постоянного воздействия воды или агрессивных химикатов - не имеет повышенной степени защиты IP выше, чем у самого автомата
• Не рекомендуется использовать там, где возможны механические удары по двери - может повредить связывающий вал
• Не заменяет функцию аварийного отключения - не рассчитана на частое циклическое включение/отключение более 10 раз в день

Примеры использования

• Производственные участки: управление питанием станка через дверь щита без остановки процесса
• Жилые дома: отключение группы розеток в этажном щите без доступа в помещение с оборудованием
• Административные здания: быстрая проверка состояния питания серверной комнаты
• Объекты с высокой проходимостью: минимизация риска несанкционированного доступа к контактам

Практические советы

• Перед установкой убедитесь, что автомат MGS125 находится в положении «ВЫКЛ» - это предотвратит искрение при подключении вала
• Проверьте соответствие длины вала и глубины двери - слишком длинный вал может не войти в механизм, слишком короткий - не достать до рычага
• При использовании в помещениях с высокой запылённостью регулярно осматривайте место соединения вала - пыль может затруднить поворот
• Не используйте силовые инструменты при закручивании крепёжа - рукоятка выполнена из пластиков, легко трескается при перегрузке
• При замене автомата - всегда сверяйте артикул нового устройства с tfh-mgs125eh; другие модели MGS могут иметь другой тип крепления вала
