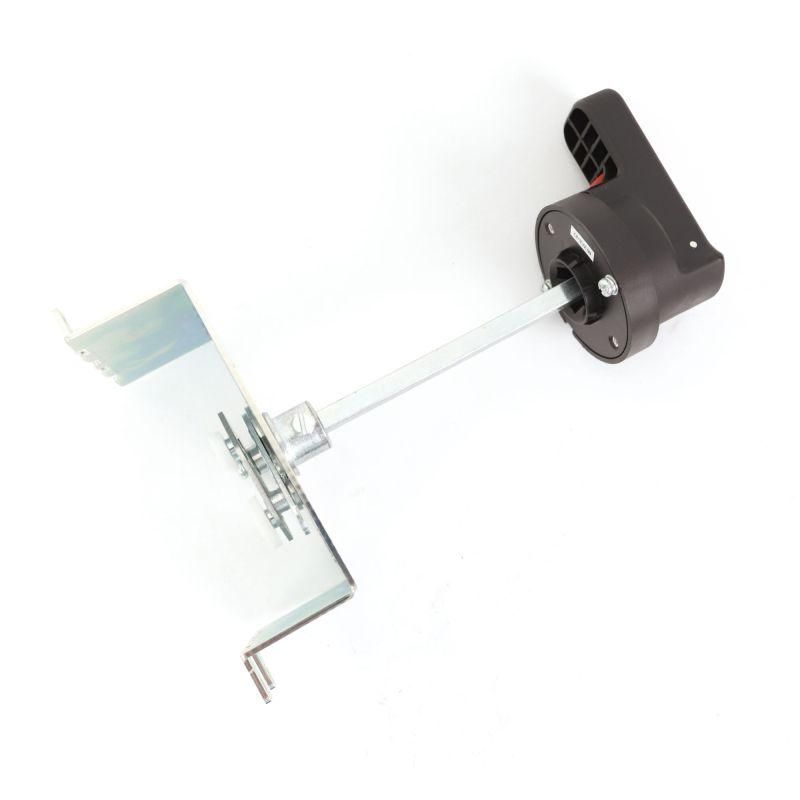

Выносная рукоятка на дверь TFH для MGS160 | TFH-MGS160EH DKC ДКС

Рукоятка выносная на дверь TFH для MGS160 DKC - это компонент, позволяющий управлять автоматическим выключателем MGS160 с внешней стороны двери распределительного щита, не открывая её. Продукт из серии YON MAX MGS, совместим с автоматическими выключателями DKC, обеспечивает безопасный и удобный доступ к управлению в условиях ограниченной зоны обслуживания.

Назначение и область применения

Рукоятка выносная на дверь TFH для MGS160 DKC предназначена для удалённого управления автоматическим выключателем через дверь шкафа или щита. Это особенно актуально там, где требуется частый доступ к коммутации - например, на производстве, в энергообъектах, на транспорте или в системах автономного питания. Управление происходит без необходимости вскрытия щита, что снижает риск случайного контакта с токоведущими частями и ускоряет операции включения/выключения.

Технические характеристики

• Тип изделия: Выносная поворотная рукоятка
• Тип рукоятки: Поворотная - работает аналогично механическому переключателю, требует физического поворота на 90° для изменения положения
• Совместима с: Автоматическими выключателями серии YON MAX MGS, модель MGS160
• Монтаж: Крепится к двери щита, соединяется с механизмом выключателя внутри через вал
• Управление: Только вручную - не поддерживает дистанционное или автоматическое управление

Совместимость и монтаж

Рукоятка выносная на дверь TFH для MGS160 DKC совместима исключительно с автоматическими выключателями MGS160 из серии YON MAX MGS. Для установки необходимо:

• Иметь уже установленный выключатель MGS160 внутри щита
• Закрепить рукоятку на двери щита с помощью болтов (в комплект не входят - используются стандартные крепёжные элементы щита)
• Подсоединить выходной вал рукоятки к входному механизму выключателя - требуется точная центровка оси
• Проверить свободный ход и отсутствие заеданий после сборки

Посадочный диаметр вала соответствует стандартным габаритам MGS160 - несовместима с другими моделями, даже из той же серии.

Преимущества

• Обеспечивает быстрый доступ к управлению без вскрытия щита - экономит время при плановых отключениях
• Сохраняет степень защиты IP-корпуса, так как дверь остаётся закрытой во время работы
• Механическая надёжность - нет электроники, не требует питания, не выходит из строя при помехах
• Чёткая визуальная индикация положения: рукоятка в горизонтальном положении = “вкл”, вертикальное = “выкл”

Ограничения применения

• Не подходит для автоматических выключателей других серий - даже если они имеют схожую мощность
• Не используется в условиях постоянной вибрации выше нормы - возможна потеря регулировки вала
• Не предназначен для частых циклов более 50 раз в день - высокая нагрузка может привести к износу внутренних механизмов
• Не применяется в помещениях с температурой ниже -25C или выше +60C - материал рукоятки теряет прочность
• Требует наличия двери щита с толщиной до 4 мм; при большей толщине потребуется доработка крепления

Примеры использования

• Производственные линии: управление питанием станка через дверь щита без остановки всего участка
• Энергетические пункты: быстрая блокировка цепи при аварии без доступа внутрь щита
• Жилые дома с распределительными щитами в коридорах: возможность отключения группы розеток без вскрытия крышки
• Лаборатории и испытательные стенды: безопасное отключение оборудования при тестировании

Практические советы

• Перед установкой проверьте, чтобы вал рукоятки точно совпадал с осью механизма MGS160 - малейший перекос вызывает заедание
• Не используйте силу при повороте - если рукоятка не двигается, проверьте, не заблокирован ли выключатель внутри
• При замене старой рукоятки сохраните оригинальный крепёж - новые болты могут иметь другой шаг резьбы
• Регулярно смазывайте ось вала графитовой смазкой (не маслом!) каждые 6–12 месяцев для предотвращения коррозии
• Помните: рукоятка TFH для MGS160 DKC - это не замена выключателя, а лишь интерфейс управления. Без MGS160 она работать не будет.
