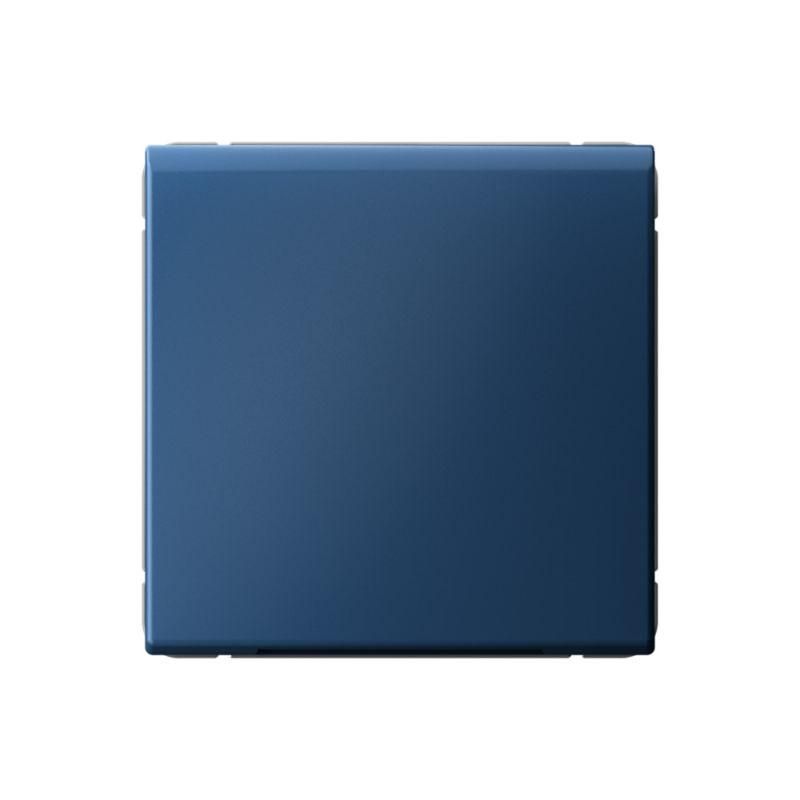

Вывод кабеля ArtGallery механизм аквамарин SE GAL001199 APC

Вывод кабеля Systeme Electric серии ArtGallery (артикул gal001199) - это компактный, скрытый кабельный вывод с наклонным выходом, предназначенный для организации безопасного прохода проводов через стену или панель. Цвет аквамарин и матовая поверхность позволяют интегрировать устройство в современные интерьеры без нарушения дизайна.

Назначение и область применения

Вывод кабеля предназначен для пропуска одиночного силового или слаботочного кабеля через стенную панель, шкаф или монтажную коробку. Подходит для установки в жилых, офисных и промышленных помещениях, где важны эстетика и надежность. Особенно эффективен там, где требуется минимализм - например, в зонах управления, на пультах, в медицинских или образовательных учреждениях.

Технические характеристики

• Тип изделия: кабельный вывод
• Способ монтажа: скрытый (встраиваемый в стену или панель)
• Количество гнезд: 1
• Направление выхода: наклонный - позволяет легко направить кабель под углом, снижая риск перегиба
• Габаритные размеры: 71×71×28 мм
• Материал корпуса: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Покрытие: матовое, без бликов
• Цвет: аквамарин (синий оттенок)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не защищён от воды
• Содержание галогенов: отсутствует - соответствует экологическим требованиям
• Гарантия: 5 лет (60 месяцев)
• Тип комплектации: центральная плата - обеспечивает равномерное распределение нагрузки и упрощает сборку

Совместимость и монтаж

Вывод кабеля совместим со стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется за счет усиленных прямых монтажных лапок - они обеспечивают плотную фиксацию даже в хрупких материалах типа гипсокартона. Для монтажа необходимо вырезать отверстие 71×71 мм. Наклонный выход позволяет проложить кабель под углом до 15°, что удобно при ограниченном пространстве за стеной. Не требует специальных инструментов - достаточно отвертки для затяжки винтов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов в материале исключает выделение токсичных веществ при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, однако не допускается использование в условиях повышенной влажности, на улице или в местах возможного попадания воды.

Преимущества

• Диагональ клавишной части 97 мм - максимальная функциональная площадь среди аналогов, обеспечивает легкий доступ к кабелю
• Тонкая рамка всего 5,5 мм - минимальное визуальное воздействие на интерьер
• Отсутствие перегородок внутри - упрощает прокладку кабелей, особенно при использовании в многопостовых системах
• Высокая устойчивость к механическим повреждениям благодаря прочному ABS-пластиковому корпусу
• Премия МИНПРОМТОРГ 2023 за лучший промышленный дизайн - подтверждает высокую эргономику и эстетику

Ограничения применения

Не применяется во влажных средах (ванная, кухня, уличные объекты) - степень защиты IP20 не предусматривает защиту от жидкости. Не рекомендован для прокладки кабелей с внешним диаметром более 12 мм - возможно затруднение при вводе. Не имеет места для этикетки - невозможно помечать кабель прямо на устройстве. Не подходит для многокабельного ввода - только одно гнездо.

Примеры использования

• Подключение питания к пульту управления станком в цеху
• Прокладка сигнального кабеля от датчика к контроллеру в офисе
• Интеграция в панель освещения в гостинице или больнице - сочетается с другими элементами серии ArtGallery
• Скрытое оформление кабеля в интерьере квартиры - например, для зарядки устройства возле кровати

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить свободно, без усилия
• При установке в гипсокартон используйте укрепляющие вставки - лапки работают лучше на жесткой основе
• Не используйте для кабелей с металлической оплеткой - она может повредить пластиковые края гнезда
• При необходимости замены - просто открутите винты и выньте модуль; не требуется демонтаж всей панели
• Выбирайте этот вывод, когда нужна гармония с другими изделиями системы ArtGallery - цвет и форма унифицированы
