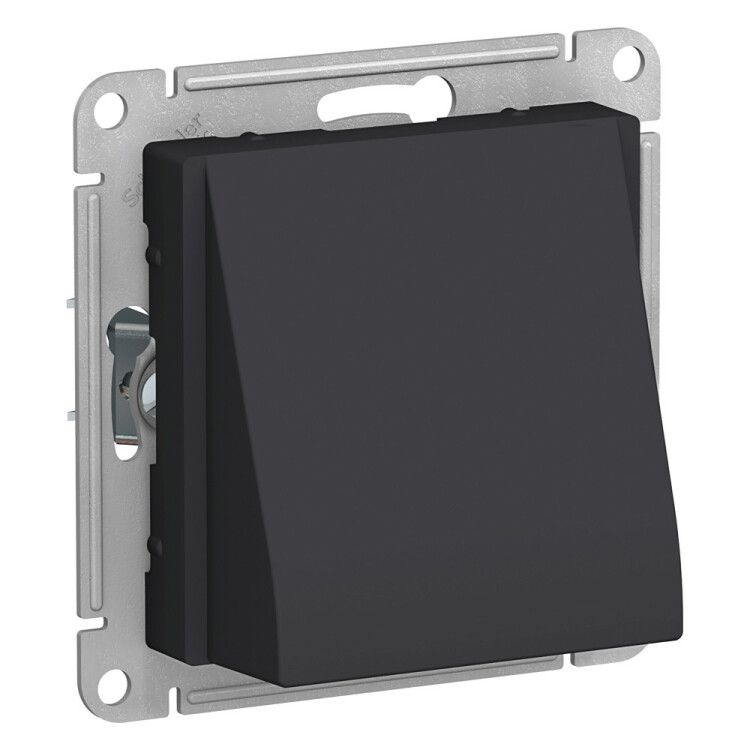

Механизм вывода кабеля ATLAS DESIGN карбон SchE ATN001099 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn001099) - это накладка для электроустановочного изделия с механизмом, обеспечивающим безопасный и герметичный выход кабеля через стену. Подходит для скрытой установки в монтажные коробки, где важна надежная фиксация и компенсация механического напряжения на проводах.

Назначение и область применения

Этот вывод кабеля предназначен для заведения силового или слаботочного кабеля внутрь монтажной коробки с последующим креплением устройства (розетки, выключателя, светильника). Он защищает кабель от перегиба и перетирания, снижает риск повреждения жил при затяжке зажимов. Применяется в бытовых и коммерческих объектах: квартирах, офисах, гостиницах, где используется скрытая проводка. Особенно удобен там, где требуется эстетичный внешний вид и долговечность.

Технические характеристики

• Габаритные размеры: 49×71×48,8 мм
• Минимальная глубина встраивания: 22,4 мм - требует минимального объема внутри монтажной коробки
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не обеспечивает защиту от воды
• Материал корпуса: ABS-пластик с покрытием soft touch - устойчив к царапинам, УФ-излучению и легко моется
• Цвет: черный, глянцевая поверхность
• Направление выхода кабеля: прямолинейное - оптимально для вертикальной или горизонтальной прокладки
• Клемма для люстры: есть - позволяет подключить осветительный прибор прямо через этот элемент
• Безгалогенный материал - соответствует требованиям экологической безопасности
• Компенсатор натяжения и разгрузка натяжения: да - снижают нагрузку на контакты и жилы кабеля
• Тип крепления: в распор (лапками) + винтами - двойная фиксация для устойчивости

Совместимость и монтаж

Вывод кабеля совместим со всеми стандартными монтажными коробками глубиной от 22,4 мм. Монтаж выполняется после установки коробки в стену:

• Заведите кабель через отверстие в задней части механизма
• Вставьте устройство в коробку до щелчка - усиленные лапки автоматически фиксируются
• Дополнительно закрепите винтами, если требуется повышенная устойчивость (например, при тяжелых лицевых панелях)
• Подключите провода к клемме для люстры, если планируете использовать её как точку питания светильника

Обратите внимание: не используйте с металлическими коробками без изоляционных вставок - возможен контакт с токоведущими частями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних установок. Степень защиты IP20 исключает случайный доступ к токоведущим элементам, но не предназначено для влажных помещений. Безгалогеновый пластик снижает выделение токсичных веществ при нагреве или возгорании. Клемма для люстры рассчитана на ток до 10 А - не рекомендуется подключение мощных светильников свыше 2,2 кВт.

Преимущества

• Покрытие soft touch делает поверхность приятной на ощупь и менее подверженной отпечаткам пальцев
• Усиленные лапки обеспечивают прочную фиксацию даже в старых или слегка деформированных коробках
• Компенсатор натяжения продлевает срок службы кабеля и контактов
• Глянцевый черный цвет хорошо сочетается с современной отделкой интерьера
• Наличие клеммы для люстры экономит место и упрощает монтаж в местах установки потолочных светильников

Ограничения применения

• Не применяйте в помещениях с высокой влажностью (ванная, бассейн, баня) - степень защиты IP20 недостаточна
• Не используйте с кабелями большего диаметра, чем указано в документации производителя - может нарушиться герметичность
• Не подходит для открытой установки - предназначен исключительно для скрытой проводки
• Отсутствие поля для надписи не позволяет помечать функциональное назначение - необходимо использовать этикетки на лицевой панели

Примеры использования

• Установка в спальне: вывод кабеля для розетки рядом с кроватью, с подключением ночного светильника через клемму
• Офисное пространство: скрытый монтаж в перегородке между рабочими местами, с выходом кабеля для зарядки оборудования
• Гостиница: использование в номерах для подключения телевизора и декоративной подсветки без лишнего прохода проводов

Практические советы

• Перед монтажом проверьте глубину коробки - она должна быть минимум 22,4 мм, иначе механизм не войдет полностью
• Если кабель слишком жесткий, перед вводом в механизм сделайте легкий изгиб - так снизится давление на компенсатор
• При использовании с тяжелыми лицевыми панелями (например, массивными выключателями) всегда используйте винтовую фиксацию дополнительно к лапкам
• Не пытайтесь заменить этот элемент на обычную накладку - он специально создан для работы с механизмами серии AtlasDesign
• При необходимости очистки протрите поверхность мягкой тканью - не используйте абразивы и растворители
