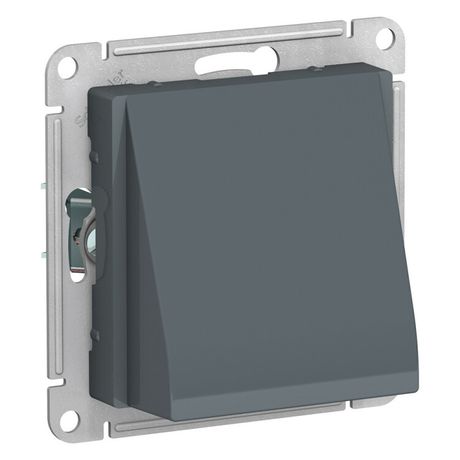

Механизм вывода кабеля ATLAS DESIGN грифель SchE ATN000799 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000799) — это накладка с механизмом для скрытой установки, обеспечивающая безопасный выход кабеля из монтажной коробки. Подходит для использования в жилых и офисных помещениях с нагрузками до 10 А. Механизм совмещает функции разгрузки натяжения и крепления люстры, что делает его универсальным решением для монтажа светильников и бытовой электроники.

Назначение и область применения

Вывод кабеля предназначен для организации безопасного прохода провода через стену или потолок в монтажную коробку. Он защищает кабель от перегибов и механического повреждения, особенно при подключении тяжелых светильников. Применяется в системах освещения, где требуется фиксация люстры напрямую на корпус вывода — например, в спальнях, холлах, кафе и других помещениях с потолочными светильниками. Подходит для скрытой проводки в бетонных, кирпичных и гипсокартонных конструкциях.

Технические характеристики

• Тип изделия: накладка для электроустановочных изделий с механизмом
• Комплектация: механизм с компенсатором натяжения и разгрузкой
• Материал: ABS-пластик (устойчив к царапинам и УФ-излучению)
• Цвет: серый (грифель)
• Поверхность: матовая, необработанная
• Габариты: 49×71×0 мм
• Степень защиты IP20: защита от доступа пальцами, но не от воды
• Пылезащищенность: да (соответствует IP20)
• Крепление: в распор (лапками) + винтами
• Наличие клеммы для люстры: есть
• Содержание галогенов: отсутствует
• Поле для надписи: отсутствует

Совместимость и монтаж

Вывод кабеля Systeme Electric atn000799 совместим со стандартными круглыми монтажными коробками диаметром 60–75 мм. Для установки используется скрытый способ: устройство закрывается декоративной крышкой после монтажа. Крепится двумя способами: лапками — для фиксации в коробке без сверления, и винтами — для усиленной фиксации в мягких или нестабильных основаниях. Компенсатор натяжения предотвращает вытягивание кабеля при весе светильника до 3 кг. Клемма для люстры позволяет подключить заземляющий провод и фиксировать сам светильник без дополнительных креплений.

Безопасность и стандарты

Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает контакт с токоведущими частями пальцами, но не обеспечивает защиту от влаги — поэтому не применяется в ванных комнатах, на улице или в сырых помещениях. Материал ABS не содержит галогенов, что снижает токсичность при возможном нагреве. Нагрузка на клемму люстры не должна превышать 3 кг — выше указанного значения требуются отдельные несущие элементы.

Преимущества

• Усиленные лапки обеспечивают прочную фиксацию даже в старых или рассыпающихся монтажных коробках
• Комбинированная система разгрузки натяжения продлевает срок службы кабеля
• Клемма для люстры экономит время монтажа — не нужна отдельная точка крепления
• ABS-пластик сохраняет внешний вид при длительной эксплуатации, не желтеет под светом
• Матовая поверхность не отражает свет и не выглядит дешево

Ограничения применения

• Не предназначено для влажных помещений (ванная, баня, бассейн) — IP20 недостаточно
• Не рекомендуется для светильников массой более 3 кг — риск деформации клеммы
• Не поддерживает наружную установку — материал не устойчив к температурным колебаниям ниже –10°C
• Отсутствие поля для надписи не позволяет помечать цепи — необходимо использовать внешние ярлыки

Примеры использования

• Подключение массивной люстры в гостиной с кабелем, проходящим через потолок
• Монтаж точечного светильника в нишах из гипсокартона
• Замена устаревших выводов в квартире с новой проводкой
• Обустройство освещения в офисных переговорных с элегантным минимализмом

Практические советы

• Перед монтажом проверьте диаметр монтажной коробки — он должен быть 60–75 мм
• Если коробка слабая, используйте винты вместо только лапок — так повысите надежность
• При подключении люстры обязательно затяните клемму, чтобы избежать перегрева контакта
• Не используйте этот вывод для силовых кабелей с током выше 10 А — он рассчитан только на освещение
• При замене старого вывода удалите все остатки герметика — они мешают плотному прилеганию
