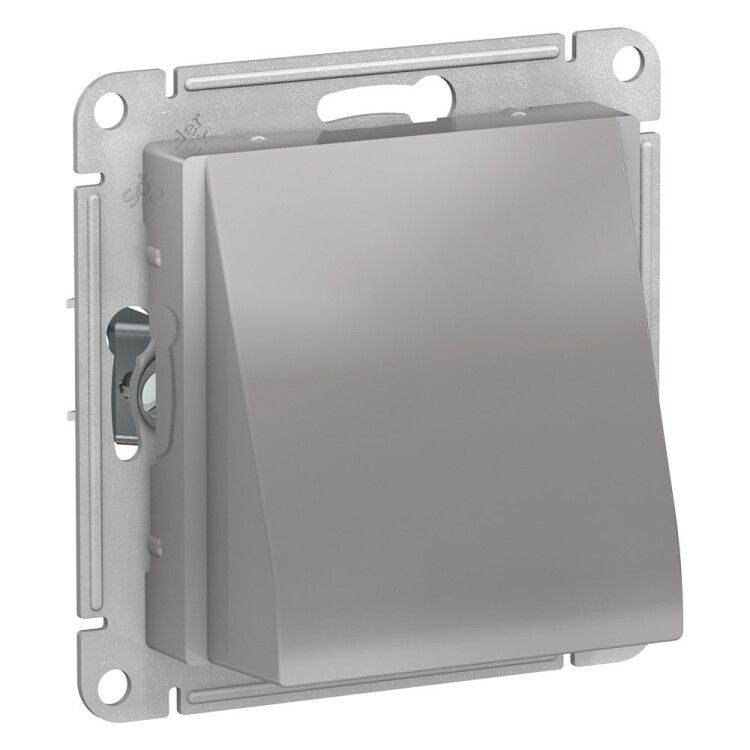

Механизм вывода кабеля ATLAS DESIGN алюм. SchE ATN000399 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000399) - компактный механизм для скрытой установки, обеспечивающий безопасный выход кабеля из стеновой коробки с компенсацией натяжения и защитой IP20. Подходит для внутренней проводки в жилых и офисных помещениях.

Назначение и область применения

Этот вывод кабеля предназначен для организации выхода силового или слаботочного кабеля из монтажной коробки в стене. Он защищает кабель от механического повреждения на входе и предотвращает перегиб. Применяется в системах скрытой электропроводки - например, при установке выключателей, розеток или светильников. Особенно удобен там, где требуется надежная фиксация и компенсация нагрузки на кабель.

Технические характеристики

• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды
• Материал корпуса: ABS-пластик (устойчив к царапинам и УФ-излучению)
• Цвет: алюминий (матовая поверхность)
• Габариты: 49×71×0 мм - тонкий профиль для плотной установки в коробках
• Комплектация: механизм + накладка
• Компенсатор натяжения: да - снижает нагрузку на жилы кабеля
• Разгрузка натяжения: да - предотвращает вырывание провода из соединений
• Наличие клеммы для люстры: да - позволяет подключить осветительный прибор прямо через механизм
• Содержание галогенов: да - материал содержит хлор и бром, что влияет на требования к горению и выбросам при возгорании
• Поля для надписи: нет - невозможно помечать устройство этикетками
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Устройство рассчитано на установку в стандартную круглую или квадратную монтажную коробку глубиной от 50 мм. Крепление осуществляется двумя способами: враспор (за счет упругих лапок) и винтовым креплением - обеспечивает надежную фиксацию даже в старых или слегка деформированных коробках. Монтаж выполняется до установки лицевой пластины выключателя/розетки. Габариты 49×71 мм соответствуют типовым размерам коробок для одиночных модулей. Накладка плотно закрывает зазор между механизмом и отделкой стены.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для внутрипомещенческой проводки. Степень защиты IP20 исключает использование вне помещений или во влажных зонах (ванна, кухня, подвал). Наличие галогенов в пластике требует соблюдения норм пожарной безопасности при проектировании систем вентиляции - при горении возможны токсичные выбросы. Не применяется в местах с повышенными требованиями к экологической безопасности (например, медицинские учреждения с жесткими регламентами).

Преимущества

• Компенсатор натяжения и разгрузка кабеля снижают риск обрыва жил и контакта в распределительной коробке
• Усиленные монтажные лапки обеспечивают прочную фиксацию даже при частых демонтажах
• ABS-пластик сохраняет внешний вид при длительном использовании - не желтеет и не царапается легко
• Встроенная клемма для люстры экономит место в коробке и упрощает подключение светильника без дополнительных переходников
• Тонкая форма (0 мм толщины) позволяет использовать в узких нишах и тонких стенах

Ограничения применения

• Не предназначено для открытой проводки или наружной установки - степень защиты IP20 недостаточна для влаги и пыли
• Не рекомендовано для помещений с высокими требованиями к экологии (больницы, школы) из-за наличия галогенов в пластике
• Отсутствие поля для надписи затрудняет маркировку линии - необходимо использовать внешние метки
• Подходит только для кабелей с диаметром, соответствующим внутреннему каналу механизма - не используется для крупногабаритных многожильных шнуров

Примеры использования

• Выход кабеля для розетки в спальне после ремонта
• Подключение потолочного светильника через механизм в коробке под потолком
• Проход кабеля от выключателя к точечному светильнику в натяжном потолке
• Обустройство скрытой проводки в квартире с минимализмом - когда важно сохранить чистый контур стены

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через канал механизма без усилия
• При использовании в старых коробках с трещинами используйте оба типа крепления - враспор и винты - для максимальной надежности
• Не забудьте оставить запас кабеля перед вводом в механизм - это позволит легче выполнять обслуживание
• Если планируете подключать люстру, убедитесь, что сечение провода соответствует допустимому значению для клеммы (обычно до 2,5 мм2)
• Для маркировки линии используйте клейкие бирки на самом кабеле - механизм не имеет места для надписей
