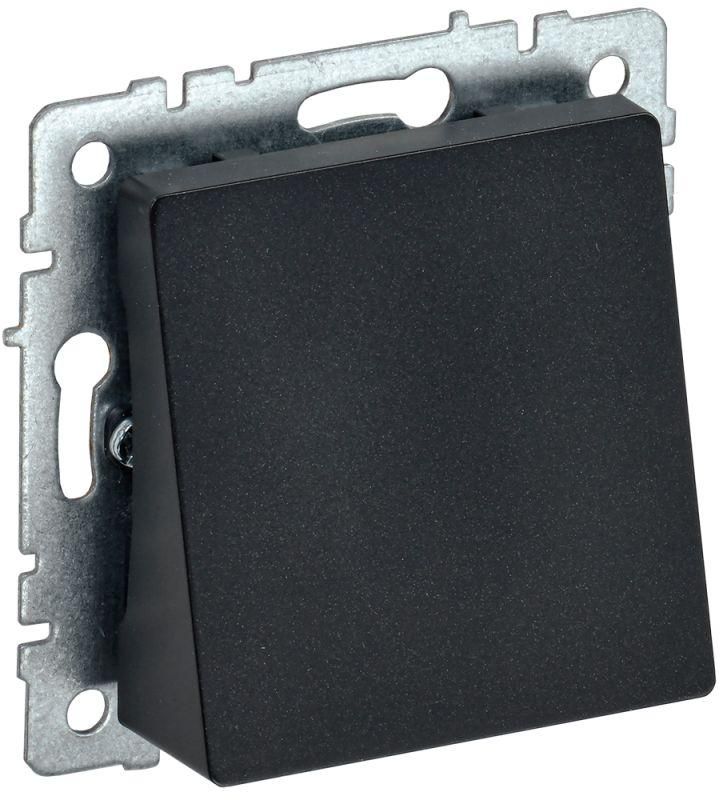

Вывод кабеля BRITE МВ10-БрЧ механизм черн. IEK BR-VK10-0-K02

Вывод кабеля МВ10-БрЧ черный - это элемент для организации выхода кабеля через стену или перегородку в системах внутренней проводки. Продукт из серии BRITE от IEK сочетает простую конструкцию, надежную фиксацию и эстетичный внешний вид, идеально подходящий для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Вывод кабеля МВ10-БрЧ черный предназначен для безопасного прохода силового или слаботочного кабеля через стеновые конструкции при скрытой электромонтажной технологии. Устройство используется там, где необходимо вывести кабель из-под штукатурки или гипсокартона без повреждения отделки. Подходит для монтажа в квартирах, офисах, торговых центрах и других объектах с внутренними сетями до 450 В.

Технические характеристики

• Количество постов: 1
• Тип изделия: Накладка для электроустановочных изделий
• Материал: Высококачественный пластик
• Цвет: Черный
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: У3 - умеренный климат, температура от −25C до +40C
• Срок службы: 10 лет
• Тип комплектации: Механизм с накладкой
• Тип поверхности: Гладкая, без возможности нанесения надписей

Совместимость и монтаж

Вывод кабеля МВ10-БрЧ черный совместим со всеми устройствами серии BRITE от IEK. Крепление осуществляется двумя способами: враспор (при установке в подготовленное отверстие) и на саморезы (для фиксации к основанию). Для монтажа требуется предварительно просверлить отверстие соответствующего диаметра - размеры отверстия должны точно соответствовать габаритам корпуса. Устанавливается после прокладки кабеля внутри стены; накладка закрывается последней, обеспечивая герметичность и эстетику.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и административных помещений. Степень защиты IP20 исключает риск случайного контакта с токоведущими частями, однако не предназначено для влажных зон, открытых площадок или мест с возможным попаданием жидкостей. Соответствие климатическому исполнению У3 гарантирует работу в условиях нормальной комнатной температуры и среднего уровня влажности.

Преимущества

• Гармонично сочетается с другими элементами серии BRITE - единый стиль интерьера
• Высококачественный пластик устойчив к механическим воздействиям и деформациям
• Простой монтаж за счет двух вариантов крепления
• Черный цвет маскирует следы эксплуатации и хорошо вписывается в современные дизайнерские решения
• Произведён по европейским технологиям с контролем качества на всех этапах производства

Ограничения применения

• Не применяется во влажных помещениях (ваннные, бассейны, кухни с повышенной влажностью) - степень защиты IP20 не предусматривает защиту от воды
• Не рекомендован для наружной установки - материал и конструкция не рассчитаны на UV-лучи, осадки или перепады температур ниже −25C
• Не имеет поля для надписей - нельзя использовать для маркировки линии
• Подходит только для одиночного кабеля - не предназначен для групповой прокладки нескольких проводов

Примеры использования

• Вывод кабеля питания от щита к розетке в спальне
• Запитка видеокамеры или Wi-Fi точки доступа через стену между этажами
• Финальный элемент в скрытой проводке в новостройках с финишной отделкой
• Обустройство рабочих зон в офисах с минималистичным дизайном

Практические советы

• Перед монтажом проверьте глубину ниши - она должна полностью вместить механизм, чтобы накладка легла ровно
• При сверлении используйте сверло на 8–10 мм - точный размер зависит от модели стены (бетон/газоблок/гипсокартон)
• Не затягивайте саморезы слишком сильно - это может треснуть пластиковую рамку
• Если планируете замену устройства в будущем - оставьте запас кабеля около 15 см внутри стены
• Вывод кабеля МВ10-БрЧ черный лучше заказывать сразу с остальными элементами серии BRITE - так сохранится единый цвет и фактура всей системы
