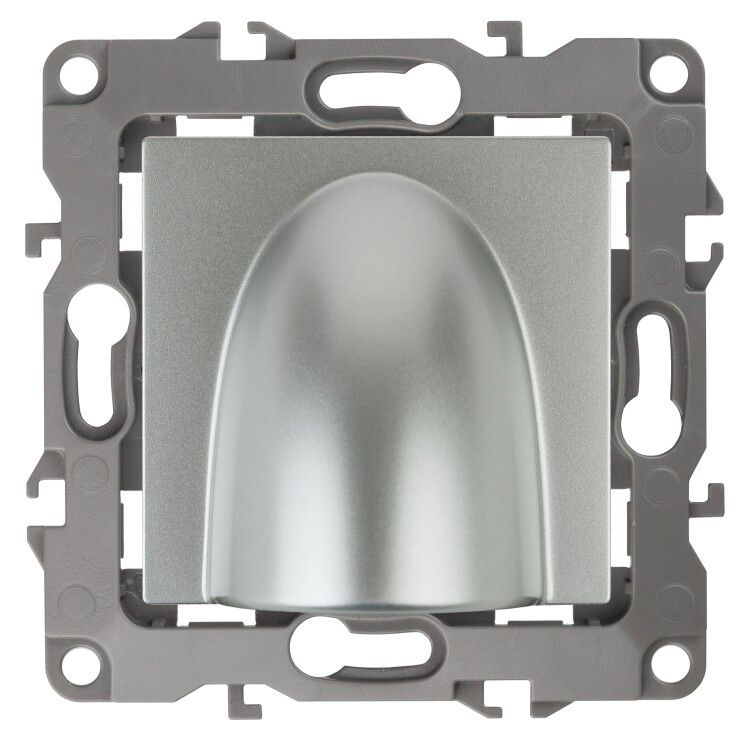

Вывод кабеля, Эра12, перламутр, 12-6003-15 - Б0043159

Вывод кабеля Эра 12-6003-15 (артикул Б0043159) - это накладка для скрытой установки, предназначенная для безопасного вывода кабелей через стену в рамках системы электроустановочных изделий Эра 12. Подходит для использования в жилых и офисных помещениях с низкими требованиями к защите от внешнего воздействия.

Назначение и область применения

Вывод кабеля Эра 12-6003-15 используется для организации прохода силового или слаботочного кабеля через стену при скрытой проводке. Он не является розеткой или выключателем - это элемент фиксации и защиты места выхода кабеля из стены. Применяется там, где требуется аккуратный вывод провода без дополнительной коробки или люка, например, для подключения освещения, видеокамеры, терморегулятора или другого оборудования, установленного внутри стены.

Технические характеристики

• Тип изделия: Накладка для электроустановочного изделия
• Назначение: Кабельный вывод
• Количество постов: 1
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Материал корпуса: Пластик (поликарбонат)
• Цвет: Белый, матовая поверхность
• Тип серии: Рамочная (совместима с другими изделиями серии Эра 12)
• Поле для надписи: Отсутствует
• Способ монтажа: Скрытая установка (внутри стены)
• Тип крепления: В распор (лапками) + винтовое крепление

Совместимость и монтаж

Вывод кабеля Эра 12-6003-15 совместим с монтажными коробками стандарта Евро (диаметр 68–70 мм) и другими элементами серии Эра 12. Устанавливается после прокладки кабеля и закрепления монтажной коробки в стене. Для монтажа:

• Заготовьте отверстие в стене под стандартную круглую монтажную коробку;
• Протяните кабель через центральное отверстие накладки;
• Вставьте накладку в коробку до упора - лапки автоматически раскроются и зафиксируют её;
• Дополнительно затяните два винта с боковой стороны для усиленной фиксации (при необходимости).

Не требует дополнительных крепежей или адаптеров. Матовая поверхность не царапается при установке и легко моется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 гарантирует, что устройство можно использовать в комнатах, где нет контакта с водой - в жилых зонах, офисах, гостиницах. Не предназначено для ванных комнат, кухонь, подвалов или наружного монтажа.

Преимущества

• Совместимость с серией Эра 12 - единый дизайн и стиль с розетками и выключателями этой же линейки;
• Простая установка благодаря системе распорных лапок и двойному креплению;
• Высокая прочность материала - поликарбонат устойчив к механическим нагрузкам и деформациям;
• Гладкая матовая поверхность не отражает свет и не выглядит дешево;
• Отсутствие поля для надписи - чистый вид, подходит для эстетичных интерьеров.

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, бассейн) - степень защиты IP20 недостаточна;
• Не предназначен для вывода кабелей под напряжением выше 250 В переменного тока - используйте только для слаботочных или бытовых сетей;
• Не работает как герметичный уплотнитель - кабель должен быть предварительно защищен изоляцией или рукавом при прохождении через стену;
• Не поддерживает многожильные кабели большего диаметра - максимальный внешний диаметр кабеля не более 12 мм.

Примеры использования

• Вывод кабеля питания для встроенного светодиодного светильника в потолке;
• Подключение камеры наблюдения, смонтированной внутри стены;
• Проход кабеля для термостата отопления в частном доме;
• Фиксация кабеля от беспроводного зарядного устройства, встроенного в столешницу;
• Обеспечение чистого выхода кабеля для умного замка или дверного звонка.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через центральное отверстие накладки без усилия;
• Если кабель слишком толстый, используйте переходник или проделайте отверстие чуть больше - нельзя насильно вдавливать кабель;
• При работе с несколькими выводами в одной зоне - соблюдайте равномерный интервал между ними для эстетики и удобства обслуживания;
• Не используйте этот вывод вместо распределительной коробки - он не рассчитан на соединение нескольких проводов;
• При замене старого вывода - отключите питание, даже если кабель кажется слаботочным.
