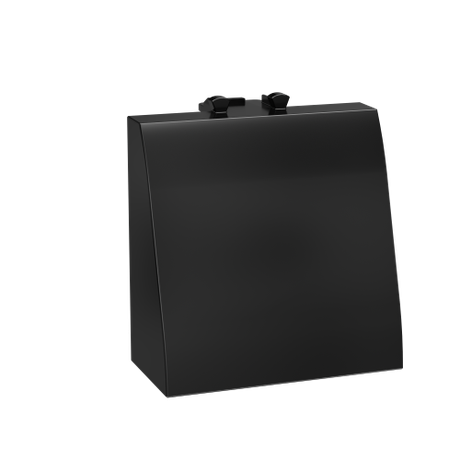

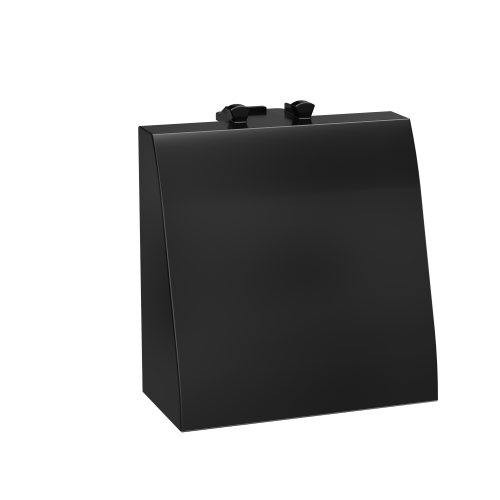

Вывод кабеля модульный "Avanti", "Черный квадрат", 2 модуля | 4402982 DKC ДКС

Вывод кабеля модульный черный квадрат 2 модуля от DKC (ДКС), артикул 4402982 — это компактный элемент для организованного вывода кабелей из коробов и каркасов в системах In-liner Front и Sotto. Устройство совмещает функции фиксации проводов и эстетичной отделки, обеспечивает чистую линию прохода без лишних зазоров.

Назначение и область применения

Вывод кабеля модульный черный квадрат 2 модуля предназначен для использования в закрытых системах управления кабелями: в коробах In-liner Front и каркасах Avanti (например, с кодом 4400912), а также в рамках решений Sotto для организации рабочих мест. Он позволяет вывести кабели через стенку короба или каркаса, сохраняя целостность конструкции и предотвращая перегибы и пережимы жил. Подходит для офисов, цехов, серверных комнат и других помещений, где важна упорядоченная прокладка коммуникаций.

Технические характеристики

• Количество модулей: 2
• Габаритные размеры: 44,9 × 44,9 × 36,7 мм
• Цвет: черный
• Материал: термопласт, безгалогенный состав
• Степень защиты: IP20 — защита от доступа пальцами и крупными предметами, не предназначено для влаги или пыли
• Тип поверхности: глянцевая
• Направление выхода: прямолинейное
• Тип крепления: в распор + на шурупы
• Способ монтажа: скрытая установка внутри системы
• Поле для надписи: отсутствует
• Защитное покрытие: декоративное, не усиливает механическую прочность

Совместимость и монтаж

Вывод кабеля модульный черный квадрат 2 модуля совместим исключительно с серийными продуктами Avanti: рамками-суппортами и каркасами, имеющими соответствующие посадочные места. Монтаж выполняется внутрь уже установленного короба или каркаса. Крепление осуществляется двумя способами: за счет распорных элементов (при плотном соединении с отверстием) и дополнительно — на саморезы для повышенной надежности. Диаметр отверстия в коробе должен точно соответствовать габаритам накладки — 44,9×44,9 мм. Перед установкой проверьте соответствие типоразмера с вашей системой Avanti.

Безопасность и стандарты

Изделие изготовлено из безгалогенного термопласта, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP20 указывает, что устройство не предназначено для работы во влажных средах, на улице или в условиях высокой запыленности. Применение вне сухих интерьеров недопустимо.

Преимущества

• Форма «квадрат 2 модуля» оптимально вписывается в стандартную сетку Avanti без необходимости доработки
• Глянцевая поверхность легко моется и не собирает пыль
• Два модуля позволяют вывести два кабеля или группу проводов одним элементом, экономя место
• Система крепления в распор + на шурупы гарантирует устойчивость даже при нагрузках на кабели
• Отсутствие поля для надписи делает изделие универсальным — можно использовать там, где метки не нужны

Ограничения применения

• Не применяется вне систем Avanti, In-liner Front или Sotto — несовместим с другими брэндовыми решениями
• IP20 не допускает использование в сырых, пыльных или наружных условиях
• Не рассчитан на силовые кабели большого диаметра — максимальный внешний диаметр кабеля ограничен конструкцией входного канала
• Не поддерживает кабельные муфты или переходники — только прямой вывод
• Запрещена механическая обработка (сверление, резка) — материал не восстанавливается после повреждения

Примеры использования

• Вывод питания и Ethernet-кабелей от столешницы до нижней части каркаса Avanti в офисной зоне
• Подключение монитора и клавиатуры к рабочему месту в системе Sotto через скрытые каналы
• Проход кабелей от контроллеров к исполнительным механизмам в автоматизированных линиях с использованием коробов In-liner Front

Практические советы

• Перед монтажом убедитесь, что отверстие в коробе имеет точные размеры — 45×45 мм. Большие отверстия требуют герметизации, меньшие — невозможны для установки
• При использовании нескольких единиц выстраивайте их в одну линию — так сохраняется единый визуальный стиль системы Avanti
• Не затягивайте шурупы слишком сильно — это может деформировать пластиковую рамку
• Для удобства прокладки кабелей используйте мягкий хомут или кабель-канал внутри короба перед выводом
• Артикул 4402982 — это именно модель с двумя модулями; если нужен один модуль — выбирайте другую позицию в каталоге DKC
