Вывод кабеля модульный "Avanti", "Черный матовый", 2 модуля | 4412982 DKC ДКС

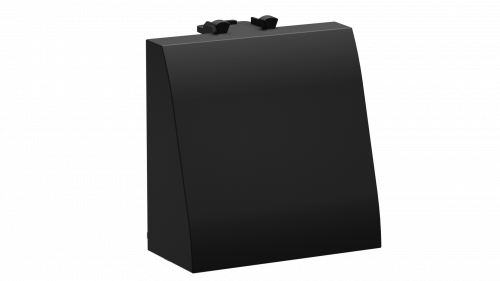

Вывод кабеля модульный, черный матовый, 2 модуля от DKC (ДКС), артикул 4412982 - это элемент системы модульной сборки для безопасного вывода кабелей из кабельных каналов и коробов. Применяется совместно с рамками Avanti в системах In-liner Front и Sotto.

Назначение и область применения

Вывод кабеля модульный, черный матовый, 2 модуля предназначен для организации выхода силовых и слаботочных кабелей из закрытых кабельных систем. Устанавливается в рамках Avanti на кабель-каналах и коробах серий In-liner Front, Sotto и Aero. Обеспечивает чёткий, аккуратный выход проводов без повреждений изоляции и сохраняет целостность корпуса канала.

Технические характеристики

• Количество модулей: 2
• Тип изделия: Накладка для электроустановочного изделия
• Материал: Термопласт - устойчив к механическим нагрузкам и перепадам температур
• Цвет и поверхность: Черный матовый - снижает блики, соответствует современным интерьерным решениям
• Степень защиты: IP20 - защищает от доступа пальцев и предметов диаметром более 12 мм; не предназначена для работы во влажных средах
• Содержание галогенов: Без галогенов - при возгорании не выделяет токсичных газов
• Тип крепления: Защелка - быстрая фиксация без инструментов
• Способ монтажа: Скрытой установки - полностью скрывается внутри профиля канала
• Направление выхода: Прямолинейное - кабели выходят перпендикулярно плоскости короба
• Поле для надписи: Отсутствует - не предусматривает маркировку

Совместимость и монтаж

Вывод кабеля модульный, черный матовый, 2 модуля работает исключительно в паре с рамками-суппортами Avanti (например, код 4400912). Не устанавливается самостоятельно - требует наличия металлического или пластикового каркаса системы Avanti. Монтаж выполняется путём вставки в подготовленную нишу рамки до щелчка защёлки. Кабели пропускаются через внутренние отверстия после установки. Для обеспечения плотного прилегания проверьте соответствие ширины канала типовым размерам систем In-liner Front и Sotto.

Безопасность и стандарты

Изделие изготовлено из галоген-free термопласта, что соответствует требованиям безопасности при эксплуатации в замкнутых помещениях. Степень защиты IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не рассчитана на воздействие воды, пыли или агрессивных сред. Не применяется вне закрытых кабельных систем.

Преимущества

• Быстрый монтаж благодаря механизму защёлки - не требуется крепёж
• Аккуратный внешний вид - матовая поверхность не царапается и не отражает свет
• Совместимость с несколькими популярными системами: In-liner Front, Sotto, Aero
• Экологическая безопасность - материал без галогенов снижает риск образования ядовитых веществ при нагреве
• Два модуля позволяют организовать два отдельных выхода кабелей в одном месте

Ограничения применения

• Не используется вне систем Avanti - не имеет самостоятельного крепления
• IP20 не допускает применение в сырых, пыльных или наружных условиях
• Не подходит для высоконагруженных кабелей свыше 10 А без дополнительной теплоизоляции
• Отсутствие поля для надписи - невозможно маркировать функциональное назначение выхода
• Запрещено использовать с кабелями большего диаметра, чем предусмотрено конструкцией - возможна деформация материала

Примеры использования

• Выход кабелей питания и управления от столешницы кабель-канала Sotto к компьютеру или принтеру
• Фиксация сетевых и телефонных проводов в офисном решении In-liner Front
• Подключение оборудования на производственной площадке через короб Aero с последующей маршрутизацией в распределительную коробку
• Обустройство рабочих мест в медицинских учреждениях - где важна чистота и отсутствие токсичных выбросов при перегреве

Практические советы

• Перед монтажом убедитесь, что глубина ниши в рамке Avanti достаточна для полного входа модуля - иначе защёлка не сработает
• Рекомендуется предварительно продеть кабели через отверстия перед установкой модуля - так легче избежать перегибов
• Не используйте инструменты для насильственного запрессовывания - материал хрупкий при избыточном усилии
• Для многожильных кабелей с большим количеством проводов - проверьте суммарный диаметр, чтобы он не превышал внутреннее сечение выхода
• При необходимости маскировки - можно комбинировать с другими элементами серии Avanti, например, декоративными крышками
