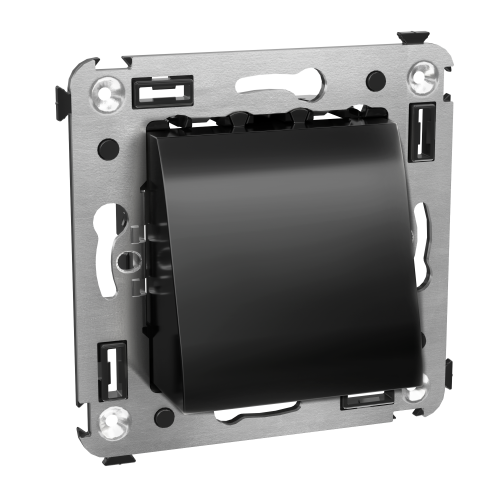

Вывод кабеля из стены Avanti, черный квадрат, 2 модуля, IP20 DKC 4402983

Накладка для ЭУИ DKC Avanti 4402983 - это компактный элемент для безопасного вывода кабелей из стены через подрозеточные коробки. Черный квадратный корпус обеспечивает эстетичную интеграцию в интерьер, а двухмодульная конструкция позволяет одновременно вывести два провода. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Эта накладка предназначена исключительно для вывода кабелей из стен через стандартные подрозеточные коробки (например, код 59301). Она не является розеткой или выключателем - её задача: зафиксировать кабели на выходе из стены, предотвратить их перегиб и обеспечить чистую, аккуратную точку прохода. Применяется там, где требуется вывести силовые или слаботочные провода без установки электрооборудования: например, для питания камеры наблюдения, Wi-Fi точки, умной системы освещения или внешнего устройства.

Технические характеристики

• Габариты: 44,9 × 44,9 × 36,7 мм - совпадает с типовым размером подрозеточных коробок;
• Количество модулей: 2 - можно вывести два кабеля одновременно;
• Цвет: черный, глянцевая поверхность - маскирует следы эксплуатации, хорошо сочетается с современным дизайном;
• Материал: термопласт без галогенов - не выделяет токсичных веществ при нагреве, соответствует требованиям пожарной безопасности;
• Степень защиты IP20: защита от прикосновений пальцами и крупными предметами, но не от воды и пыли - подходит только для внутренней установки;
• Крепление: винтовое - фиксируется болтами к подрозеточной коробке;
• Направление выхода: прямолинейное - кабели выходят прямо из корпуса, без поворотов;
• Комплектация: механизм + накладка - всё необходимое для установки в одном комплекте.

Совместимость и монтаж

Накладка DKC Avanti 4402983 рассчитана на установку в стандартные металлические или пластиковые подрозеточные коробки глубиной не менее 35 мм. Монтаж выполняется после прокладки кабелей: кабели продеваются через центральное отверстие механизма, затем накладка фиксируется винтами к боковым креплениям коробки. Убедитесь, что диаметр отверстий в коробке достаточен для свободного прохождения кабелей - рекомендуется использовать кабели с наружным диаметром до 12 мм. Не требует дополнительных инструментов кроме отвертки.

Безопасность и стандарты

Материал корпуса соответствует нормам RoHS - не содержит галогенов, что снижает риск образования ядовитых газов при возгорании. Степень защиты IP20 гарантирует безопасность при использовании внутри помещений, но не допускает применение во влажных зонах (ванна, кухонная мойка, бассейн) или на улице. Соответствует требованиям ГОСТ Р 50571 для внутренних электромонтажных изделий.

Преимущества

• Занимает минимум места - идеально для плотной проводки в ограниченном пространстве;
• Не требует сверления стены - монтируется в уже установленную подрозеточную коробку;
• Глянцевая поверхность легко моется и сохраняет вид долгое время;
• Два модуля позволяют организовать вывод нескольких кабелей без лишних решений;
• Совместим со всей серией Avanti - можно комбинировать с другими элементами того же дизайна.

Ограничения применения

• Не предназначен для работы под нагрузкой - не заменяет розетку или распределительную коробку;
• IP20 не защищает от влаги - запрещено использование в ванных комнатах, на балконах, в подвале с высокой влажностью;
• Подходит только для кабелей с малым диаметром; толстые многожильные провода (более 12 мм) могут не войти в отверстие;
• Не имеет поля для надписи - нельзя помечать назначение кабелей на самой накладке;
• Фиксация возможна только в коробках с винтовыми креплениями - несовместима с бескорпусными или клеевыми системами.

Примеры использования

• Вывод кабеля питания для беспроводной зарядки на столешнице;
• Проход кабеля от видеодомофона, закрепленного на стене;
• Подключение умной колонки или Bluetooth-приёмника, спрятанного за декоративной панелью;
• Вывод Ethernet-кабеля для сетевой розетки, когда розетка не нужна, а только провод;
• Обеспечение чистого выхода кабелей в домашнем серверном шкафу, смонтированном в нише стены.

Практические советы

• Перед монтажом проверьте, чтобы кабели были правильно подготовлены - изоляция должна быть срезана ровно, без торчащих жил;
• Если кабель слишком толстый, используйте накладку с одним модулем или увеличьте отверстие в подрозеточной коробке;
• Не затягивайте винты чрезмерно - материал термопласта чувствителен к механическому перенапряжению;
• Для лучшей герметизации в местах входа кабеля можно использовать термоусадку или специальные резиновые вставки (не входят в комплект);
• Если планируете будущий ремонт - отметьте место расположения этой накладки, так как она не имеет визуальных ориентиров и может быть принята за просто пустое отверстие.
