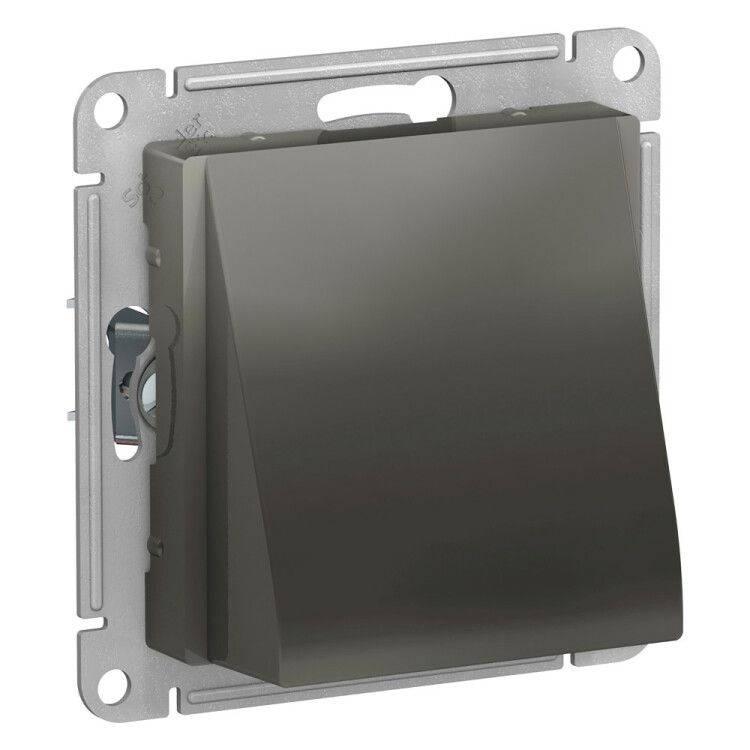

Вывод кабеля AtlasDesign SE сталь, 71x49 мм Systeme Electric ATN000999

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000999) - это накладка для электроустановочного изделия с компенсацией натяжения, предназначенная для скрытой установки в монтажную коробку. Механизм выполнен из прочного пластика, обеспечивает надёжное прохождение кабеля и фиксацию проводов через встроенную клемму для люстры.

Назначение и область применения

Вывод кабеля используется для безопасного вывода силового или слаботочного кабеля из монтажной коробки наружу, например, при подключении светильника, выключателя или розетки. Подходит для скрытой проводки в стенах. Клемма для люстры позволяет зафиксировать жилы прямо в корпусе, исключая необходимость дополнительных соединений. Применяется в жилых, офисных и общественных зданиях, где требуется аккуратный и надёжный выход кабеля.

Технические характеристики

• Габаритные размеры: 49×71×0 мм - тонкий профиль для установки в стандартные монтажные коробки
• Материал корпуса: ABS-пластик, без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды
• Цвет: серый, матовая поверхность - не бликует, хорошо сочетается с другими элементами системы
• Компенсатор натяжения: да - снижает нагрузку на кабель при его перегибе или растяжении
• Разгрузка натяжения: да - предотвращает повреждение жил внутри кабеля
• Наличие клеммы для люстры: да - возможность прямого подключения провода без дополнительной колодки
• Тип крепления: в распор (лапками) + винты - двойная фиксация для устойчивости
• Способ монтажа: скрытая установка - встраивается в стену, не требует внешнего декора

Совместимость и монтаж

Вывод кабеля совместим с большинством стандартных монтажных коробок глубиной от 50 мм. Для установки необходимо:

• Заготовить отверстие в стене под коробку
• Протянуть кабель через внутреннее отверстие накладки
• Вставить механизм в коробку и зафиксировать лапками - они автоматически расклиниваются
• Дополнительно затянуть два винта для усиленной удержания
• Подключить жилы к клемме для люстры - она рассчитана на медные провода до 2,5 мм2

Не используйте с металлическими коробками без изоляционных вставок - риск замыкания.

Безопасность и стандарты

Соответствует требованиям безопасности для бытовых и коммерческих установок. Сертифицирован по нормам IEC/EN 60670-1. Наличие компенсатора натяжения соответствует рекомендациям по защите кабелей от механических повреждений. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но устройство **не предназначено** для влажных помещений, наружной установки или мест с высокой запылённостью.

Преимущества

• Двойная система крепления - лапки + винты - обеспечивают устойчивую фиксацию даже при вибрациях
• Компенсатор натяжения продлевает срок службы кабеля, особенно при частом перемещении оборудования
• Клемма для люстры экономит время монтажа - не нужна отдельная клеммная колодка
• ABS-пластик устойчив к царапинам и УФ-излучению - сохраняет внешний вид при длительной эксплуатации
• Тонкая форма (0 мм толщины) не увеличивает объём монтажной коробки

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвал) - IP20 не защищает от воды
• Не подходит для наружной установки - материал не рассчитан на перепады температур ниже -10C
• Не использовать с алюминиевыми кабелями - клемма оптимизирована под медь
• Не допускается использование с кабелями сечением более 2,5 мм2 - возможен перегрев и плохой контакт
• Отсутствие поля для надписи - нельзя пометить функциональное назначение устройства

Примеры использования

• Подключение потолочного светильника в спальне - кабель выводится из стены, жилы фиксируются в клемме
• Монтаж выключателя в коридоре - накладка скрывается за рамкой, обеспечивая чистый контур
• Установка розетки в нише шкафа - компенсатор снижает нагрузку на кабель при открывании дверец
• Обновление старой проводки - легко заменяет изношенные выводы без переделки штроб

Практические советы

• Перед монтажом проверьте диаметр отверстия в коробке - он должен быть меньше 49 мм, чтобы лапки плотно сели
• Не перетягивайте винты - пластик может треснуть, особенно при использовании электродрели
• Если кабель слишком тугой, используйте смазку на основе силикона - не масляную!
• При замене старого вывода - снимите питание, отсоедините все жилы и осмотрите состояние изоляции
• Этот вывод кабеля Systeme Electric идеально сочетается с другими изделиями серии AtlasDesign - можно собирать единый стиль всей группы
