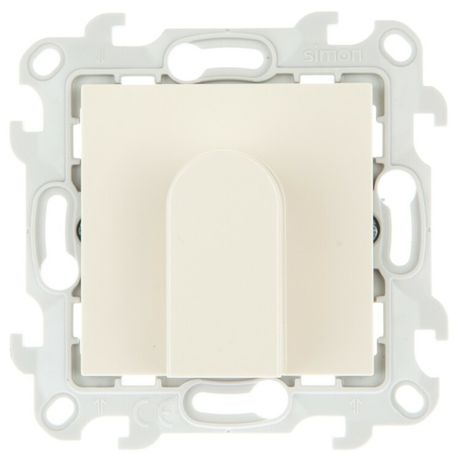

Вывод кабеля СП Simon24 IP20 сл. кость Simon 2410801-031

Вывод кабеля слоновая кость, серия Simon 24, IP20 - это компактный элемент для безопасного вывода проводов через стену в скрытой проводке. Подходит для установки в помещениях с умеренным климатом, совместим с механизмами серии Simon 24. Артикул 2410801-031 обеспечивает точную замену при ремонте или модернизации.

Назначение и область применения

Вывод кабеля слоновая кость, серия Simon 24, IP20 предназначен для организации выхода кабеля из-под штукатурки или гипсокартона в зоне установки выключателя, розетки или другого электроустановочного изделия. Используется исключительно в составе скрытой проводки - не применяется как самостоятельный корпус. Подходит для жилых помещений, офисов, административных зданий, где требуется аккуратный вывод проводов без нарушения отделки стены.

Технические характеристики

• Номинальный ток: 1 А - ограничен для слаботочных цепей (например, сигнализация, домофон, терморегулятор); не подходит для силовой нагрузки.
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; допускается только внутри помещений.
• Габариты: 80×80×35 мм - соответствует стандартным рамкам Simon 24, легко интегрируется в существующую систему.
• Материал: термопласт - устойчив к механическим воздействиям, не горюч, сохраняет форму при температуре до +60 C.
• Цвет: бежевый (слоновая кость) - сочетается с белыми и светлыми декоративными рамками.
• Покрытие: глянцевое - удобно для мытья, но заметны царапины.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −10 C до +40 C и влажности до 90% без конденсации.
• Количество постов: 1 - один вход/выход для одного кабеля.
• Центральная вставка: да - позволяет фиксировать кабель и предотвращает его перегиб.

Совместимость и монтаж

Вывод кабеля слоновая кость, серия Simon 24, IP20 совместим только с механизмами серии Simon 24. Монтаж осуществляется в подготовленное отверстие в стене после прокладки кабеля. Крепление происходит за счет защелки - достаточно вставить устройство в проём до щелчка. Накладка плотно прилегает к поверхности стены, не требует дополнительной фixации. Перед установкой проверьте, что внутренний диаметр отверстия не меньше 70 мм - иначе невозможно ввести накладку.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Применяется в соответствии с требованиями ПУЭ для внутренней проводки. Не содержит свинца и других запрещённых веществ. Гарантирует электробезопасность при соблюдении норм монтажа и использовании только с подходящими механизмами Simon 24.

Преимущества

• Простая установка благодаря защелке - не нужны саморезы или клей.
• Аккуратный внешний вид - глянцевая поверхность и цвет слоновая кость хорошо маскируют переход между стеной и механизмом.
• Фиксация кабеля через центральную вставку снижает риск повреждения изоляции при затяжке.
• Совместимость с целой серией Simon 24 - можно использовать в комплексных решениях без подбора сторонних компонентов.

Ограничения применения

• Не предназначена для влажных помещений (ванная, кухня, бассейн) - степень защиты IP20 недостаточна.
• Номинальный ток 1 А ограничивает применение только для слаботочных цепей - нельзя подключать розетки, освещение или мощные устройства.
• Не используется в открытой проводке - только в скрытой, с последующей отделкой стены.
• Несовместим с другими сериями (Simon 55, Simon 20, Legrand и др.) - даже при совпадении размеров.

Примеры использования

• Вывод кабеля для домофона в квартире - кабель от двери проходит через стену, соединяется с вызывной панелью через этот элемент.
• Подключение термостата к радиатору - сигнал передаётся по слаботочному кабелю, который выводится через стену в комнате.
• Запитка камеры видеонаблюдения с внутреннего расположения - кабель от камеры выводится в потолок или стену, затем подключается к маршрутизатору.

Практические советы

• Перед монтажом убедитесь, что кабель имеет достаточный запас длины - он будет проходить через центральную вставку, и его нельзя сильно натягивать.
• При закрывании отверстия штукатуркой или гипсом не давите на накладку - она должна свободно сидеть в проёме.
• Если нужен более высокий класс защиты - используйте аналогичный продукт с IP44 или выше, например, модели с герметизацией.
• При замене старого вывода - выбирайте точно такой же артикул 2410801-031, чтобы не возникло проблем с совмещением с рамкой механизма.
