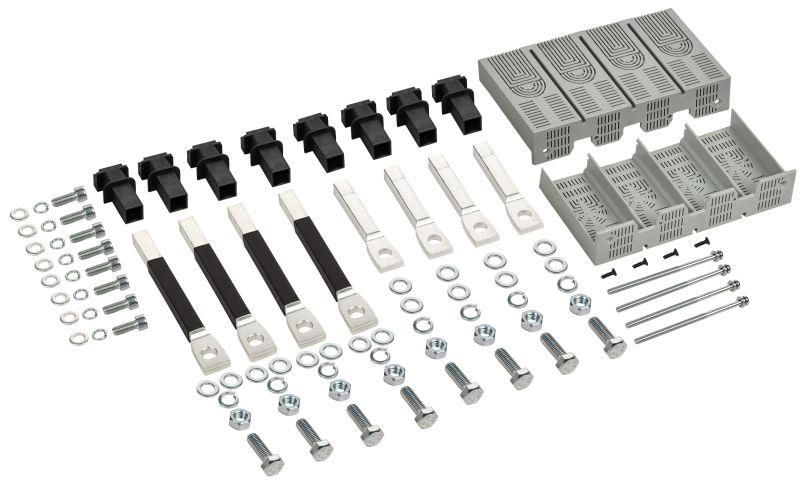

Выводы заднего подключения MCCB 4P типоразмер G ARMAT IEK AR-MCCBD-BC-000-4-02-C

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-4-02-c позволяют переоборудовать автоматические выключатели типа G с фронтальным подведением проводов на заднее подключение, сохраняя функциональность и компактность установки.

Назначение и область применения

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-4-02-c используются для изменения способа подключения четырёхполюсного автомата MCCB типоразмера G - вместо фронтальных зажимов провода подводятся сзади корпуса. Это необходимо, когда автомат устанавливается в шкафу с ограниченным доступом спереди, например, в плотной сборке оборудования или за другими устройствами. Применяются в распределительных щитах промышленных объектов, на станках, конвейерах и других системах, где важна компактная и организованная коммутация.

Технические характеристики

• Количество полюсов: 4 - совместимы с четырёхполюсными автоматическими выключателями;
• Тип вывода: силовой - обеспечивают надёжный контакт с токоведущими частями автомата, рассчитаны на рабочий ток до предельных значений выключателя типоразмера G;
• Материал контактов: медные элементы с серебряным покрытием для снижения переходного сопротивления и повышения долговечности;
• Совместимы с автоматами серии ARMAT типоразмера G от IEK (ИЭК).

Совместимость и монтаж

Выводы ar-mccbd-bc-000-4-02-c устанавливаются исключительно на автоматы IEK (ИЭК) серии ARMAT типоразмера G. Установка возможна только после демонтажа лицевой крышки автомата. Монтаж выполняется путём фиксации выводов на специальные направляющие внутри корпуса выключателя - соединение происходит механически, без дополнительных креплений. После установки выводов требуется проверить затяжку силовых болтов согласно руководству по эксплуатации автомата. Подключение кабелей осуществляется с тыльной стороны устройства - провода должны иметь достаточную длину и гибкость для удобного подхода.

Безопасность и стандарты

Выводы соответствуют требованиям ГОСТ Р 50030.2 и IEC 60947-2, применяемым к автоматическим выключателям. Обеспечивают сохранение степени защиты IP20 оригинального автомата при правильной установке. Не нарушают класс изоляции и тепловую стойкость выключателя. Не рекомендуется использовать с выключателями других брендов или типоразмеров - это нарушает сертифицированные параметры безопасности.

Преимущества

• Упрощают монтаж в плотных шкафах, где невозможно подвести кабели спереди;
• Не требуют замены самого автомата - экономят время и стоимость ремонта/обновления;
• Сохраняют заводскую герметичность и прочность контактов оригинального выключателя;
• Работают в том же температурном режиме и при тех же нагрузках, что и основной автомат.

Ограничения применения

• Подходят только для автоматических выключателей IEK (ИЭК) серии ARMAT типоразмера G - несовместимы с моделями других размеров (E, F, H) или конкурентов;
• Запрещено использование с выключателями, уже оснащёнными задними выводами - возможен перегрев и повреждение контактов;
• Не предназначены для работы в условиях повышенной влажности вне шкафа - не имеют собственной защиты IP выше IP20;
• Требуют отключения питания и снятия крышки автомата - монтаж невозможен в работающей цепи.

Примеры использования

• Промышленные панели управления с множеством автоматов, установленных вплотную друг к другу;
• Щитовые комнаты с жесткими нормами по габаритам - все кабели подводятся снизу или сзади;
• Оборудование с закрытыми боковыми крышками, где фронтальный доступ недоступен;
• Апгрейд старых щитов, где необходимо сохранить существующие автоматические выключатели, но изменить схему подключения.

Практические советы

• Перед установкой убедитесь, что автомат полностью отключен и обесточен - даже при открытом положении контактов есть риск остаточного напряжения;
• Проверьте посадочные места на наличие повреждений - деформированные направляющие могут вызвать плохой контакт;
• Используйте только кабели с сечением, допустимым для вашего автомата - перегрузка выводов недопустима;
• После монтажа проведите термографический контроль контактов через 2–4 часа работы под нагрузкой - это выявляет слабые соединения;
• Храните запасные выводы в сухом месте - оксидирование контактов снижает надёжность соединения.
