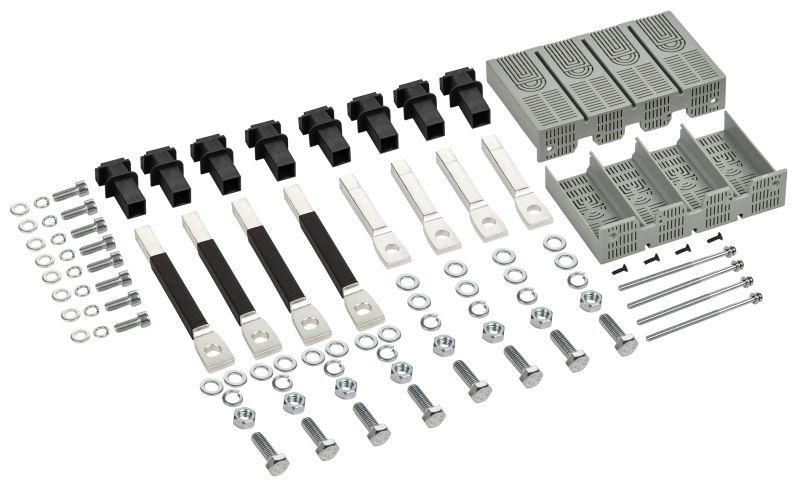

Выводы заднего подключения ARMAT MCCB 4P типоразмер A, D IEK (ИЭК) AR-MCCBD-BC-000-4-01-C

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-4-01-c позволяют переоборудовать автоматические выключатели типа MCCB 4P с фронтальным на заднее подключение проводов, сохраняя компактность и удобство монтажа в распределительных щитах.

Назначение и область применения

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-4-01-c используются для изменения способа подключения автоматических выключателей MCCB 4P типоразмера A и D - вместо фронтальных клемм, где провода подходят спереди, они обеспечивают доступ к контактам сзади. Это особенно важно при установке в плотно укомплектованных шкафах, где требуется экономия места или когда необходимо организовать вертикальную трассировку кабелей через нижние или боковые каналы.

Технические характеристики

• Тип устройства: выводы заднего подключения
• Количество полюсов: 4P
• Типоразмер совместимых выключателей: A, D
• Совместимо с сериями: ARMAT
• Производитель: IEK (ИЭК)
• Артикул: ar-mccbd-bc-000-4-01-c

Совместимость и монтаж

Выводы ar-mccbd-bc-000-4-01-c предназначены исключительно для автоматических выключателей MCCB 4P типоразмеров A и D из серии ARMAT производства IEK. Установка возможна только на выключатели с фронтальными клеммами, которые имеют соответствующий крепёжный контур. Монтаж выполняется после установки автомата в щит: выводы крепятся к тыльной стороне корпуса выключателя, затем провода подсоединяются к задним клеммам. Перед установкой проверьте соответствие габаритов и расположения крепёжных отверстий на вашем выключателе.

Преимущества

• Упрощает организацию кабельного входа снизу или сбоку - снижает перегрузку передней части щита
• Не требует замены самого автоматического выключателя - позволяет использовать существующие модели MCCB 4P
• Сохраняет степень защиты IP20 оригинального аппарата
• Монтируется без инструментов - фиксируется защёлками и болтами, как указано в инструкции

Ограничения применения

• Не совместимы с другими типоразмерами (например, B, C) или моделями других брендов
• Не предназначены для использования с выключателями, уже имеющими заднее подключение
• Не повышают класс защиты - остаётся IP20, не подходят для влажных или пыльных сред вне щита
• Запрещено применять при токах выше номинала выключателя, к которому они установлены

Примеры использования

• Распределительные щиты на промышленных объектах с вертикальным кабельным каналом
• Станции управления технологическими линиями, где кабели подводятся снизу
• Обновление старых щитов без замены всех автоматов - можно адаптировать существующие MCCB 4P
• Щиты с ограниченным свободным пространством спереди

Практические советы

• Перед установкой отключите питание и убедитесь, что выключатель находится в положении OFF
• Проверьте, чтобы все контакты были чистыми и не деформированы - грязь или изгиб могут вызвать нагрев
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую основу выводов
• Учитывайте посадочные размеры: выводы ar-mccbd-bc-000-4-01-c рассчитаны именно на типоразмеры A и D, другие не подойдут даже при внешнем сходстве
• После монтажа протестируйте соединения нагрузочным током - убедитесь в отсутствии перегрева
