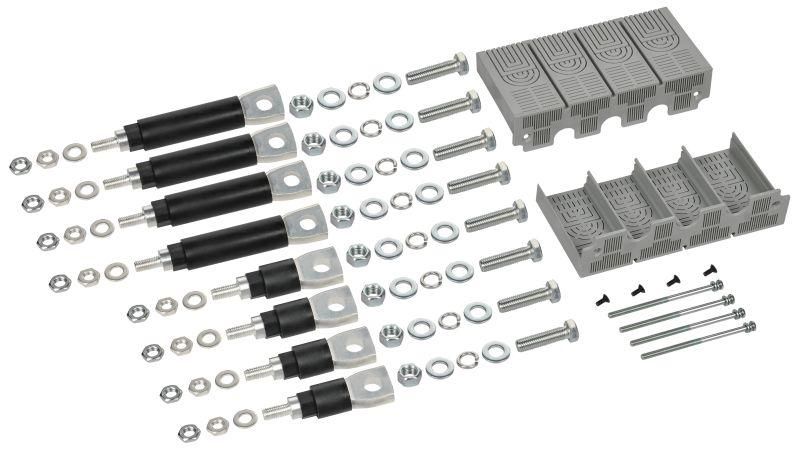

Выводы заднего подключения ARMAT 4P, типоразмер H, I IEK (ИЭК) AR-MCCBD-BC-000-4-03-C

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-4-03-c позволяют переоборудовать автоматические выключатели типа H; I с фронтального на заднее подключение силовых кабелей, сохраняя функциональность и компактность установки.

Назначение и область применения

Выводы заднего подключения IEK используются для изменения способа подключения автоматических выключателей - вместо проводов, заходящих спереди, кабели подводятся сзади корпуса. Это необходимо в случаях, когда оборудование установлено в плотном шкафу, у стенки или в ряду с другими устройствами, где доступ к лицевой стороне затруднён. Подходят для модульных щитов, распределительных пунктов и промышленного оборудования.

Технические характеристики

• Количество полюсов: 4 - совместимы с четырёхполюсными автоматическими выключателями
• Тип вывода: силовой - предназначен для прямого подключения медных жил сечением до допустимого предела выключателя
• Типоразмер: H; I - соответствует габаритам и контактной системе автоматов этой серии
• Материал контактов: медный сплав с серебряным напылением - обеспечивает надёжную проводимость и устойчивость к нагреву
• Конструкция: изолированные клеммы с зажимами для фиксации кабелей

Совместимость и монтаж

Выводы ar-mccbd-bc-000-4-03-c совместимы исключительно с автоматическими выключателями серии ARMAT типоразмера H; I от IEK. Установка возможна только после демонтажа заводских фронтальных клемм. Монтаж выполняется в следующем порядке:

1. Отключить питание и проверить отсутствие напряжения
2. Снять фронтальные клеммы выключателя
3. Закрепить выводы на задней поверхности корпуса - они фиксируются механически без дополнительных крепежей
4. Подключить силовые кабели к задним клеммам, соблюдая момент затяжки (не более 2,5 Нм)
5. Убедиться в правильности соединений и герметичности сборки

Не рекомендуется использовать с выключателями других брендов или типоразмеров - несоответствие габаритов и расположения контактов может повредить устройство или вызвать перегрев.

Безопасность и стандарты

Выводы IEK соответствуют требованиям ГОСТ Р 50030.2 и выполнены в соответствии с нормами безопасности для электроустановок до 1000 В переменного тока. Конструкция обеспечена изоляцией класса защиты IP20 - не предназначены для открытых или влажных сред без дополнительной защиты.

Преимущества

• Упрощают организацию кабельного входа в шкаф - все провода выходят с одной стороны
• Сохраняют оригинальную коммутационную способность автомата - не снижают номинальный ток или быстродействие
• Легко заменяемые - не требуют замены всего выключателя при изменении схемы подключения
• Работают в паре с серийными автоматами ARMAT - гарантия совместимости от одного производителя

Ограничения применения

• Не подходят для автоматов других типоразмеров (например, L, M, S) - даже если они тоже 4-полюсные
• Не предназначены для работы вне закрытых щитов - отсутствует защита от пыли и влаги
• Не следует применять с кабелями большего сечения, чем указано в документации на выключатель - риск перегрева и оплавления
• Запрещено использование с выключателями, уже оснащёнными задними выводами - двойная установка невозможна

Примеры использования

• Промышленные панели управления с плотной компоновкой - все кабели подводятся снизу или сбоку
• Щиты, смонтированные вплотную к стене - невозможно подключить с фронта
• Обновление старых установок - когда требуется заменить автомат, но сохранить существующую трассу кабелей
• Стационарные системы на заводах, в логистических центрах и на транспорте - там, где важна чёткая организация проводки

Практические советы

• Перед установкой проверьте, что ваш автомат действительно относится к типоразмеру H; I - сверьте номер модели на корпусе
• Используйте кабели с изоляцией, рассчитанной на рабочее напряжение 690 В - это соответствует классу устройства
• После монтажа проведите термографический контроль - особенно при первом включении нагрузки
• Храните запасные выводы - они легко повреждаются при частой замене выключателей
• Не используйте инструменты с острыми кромками при работе - можно повредить изоляцию клемм
