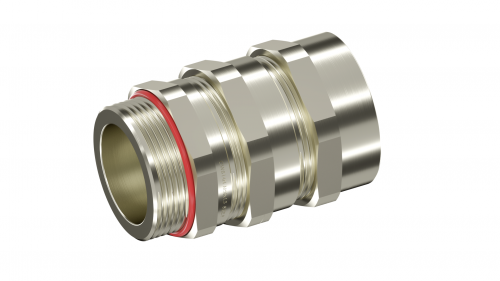

Взрывозащищенный кабельный ввод ADS под бронированный кабель, два уплотнения M20х1,5 d5,5-13мм D10-19мм. Никелированная латунь. IP66/68 - 6018ADSBKGM2SB ДКС

Кабельный ввод взрывозащищенный ADS под бронированный кабель, два уплотнения M20x1,5 d5,5-13мм D10-19мм, никелированная латунь, IP66/68, DKC — надёжный элемент для герметичного вывода бронированного кабеля в зонах с повышенным риском взрыва. Артикул 6018adsbkgm2sb из серии взрывозащищенных кабельных вводов DKC обеспечивает безопасную прокладку проводки в сложных условиях: на нефтегазовых объектах, химических производствах и в других местах с опасными средами.

Назначение и область применения

Кабельный ввод взрывозащищенный ADS предназначен для подключения бронированных кабелей к оборудованию, работающему во взрывоопасных зонах. Он используется для вывода кабеля прямо в корпуса шкафов, щитков, клеммных коробок и постов управления. Применяется там, где есть риски возникновения взрыва газов, паров или пыли — например, на нефтебазах, химзаводах, угольных шахтах, элеваторах и в системах автоматизации на АЗС.

Технические характеристики

• Резьба: M20×1,5 — стандартизированный метрический размер для соединений с корпусами оборудования
• Диапазон диаметров кабеля: 5,5–19 мм — позволяет фиксировать кабели с бронёй, включая типы КГ, БКЛ, ВБбШв
• Степень защиты: IP66/IP68 — полная защита от пыли и временного погружения в воду, выдерживает мощные струи воды
• Материал: никелированная латунь — высокая коррозионная стойкость, механическая прочность, антистатические свойства
• Рабочий температурный диапазон: от –65 °C до +130 °C — работает в экстремальных климатических условиях
• Тип уплотнения: уплотнительное кольцо — двойное уплотнение обеспечивает герметичность вокруг кабеля и внутри корпуса
• Ударопрочность: да — выдерживает механические нагрузки и вибрацию
• Исполнение: прямолинейное — удобно для прямых проходов через стенки корпуса
• Без галогенов — не выделяет токсичных веществ при нагреве или горении
• Цвет: светло-серый — визуально отличается от обычных пластиковых вводов, легко идентифицируется

Совместимость и монтаж

Кабельный ввод взрывозащищенный ADS совместим с любым оборудованием, имеющим резьбу M20×1,5. Для установки требуется просверленное отверстие соответствующего диаметра. Установка выполняется вручную: ввод вворачивается в корпус до упора, затем затягиваются оба уплотнительных кольца — одно снаружи, другое внутри. Диапазон 5,5–19 мм позволяет использовать один ввод для нескольких типов кабелей, но важно, чтобы внешний диаметр кабеля был не меньше 5,5 мм — иначе уплотнение не будет работать эффективно. Подходит для бронированных кабелей с металлической оплеткой, но не для гибких многожильных без брони — они требуют специальных переходников.

Безопасность и стандарты

Кабельный ввод взрывозащищенный ADS имеет сертификаты взрывозащиты: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tb IIIC Db. Это значит, что он соответствует требованиям ГОСТ 31616 и МЭК 60079 для использования в зонах 1, 2, 21 и 22 — то есть там, где возможны постоянные или периодические выбросы взрывоопасных смесей. Сертифицирован для работы с газами класса IIC (например, водород, ацетилен) и пылью класса IIIC (угольная, древесная). Никелированное покрытие предотвращает образование искр при трении, снижая риск воспламенения.

Преимущества

• Двойное уплотнение — гарантирует герметичность даже при перепадах давления
• Высокая термостойкость — сохраняет целостность при экстремальных температурах
• Антикоррозийная латунь — долговечнее стали в агрессивных средах
• Отсутствие галогенов — безопасно при аварийном нагреве, соответствует экологическим нормам
• Ударопрочность — не деформируется при случайных ударах или вибрациях
• Подходит для бронированных кабелей — исключает необходимость в дополнительных муфтах

Ограничения применения

Кабельный ввод взрывозащищенный ADS нельзя применять для неметаллических кабелей без брони — уплотнители рассчитаны на жесткую форму и внешнюю оболочку бронированного кабеля. Также не рекомендован для кабелей с диаметром менее 5,5 мм — уплотнение не сработает, и степень защиты IP66/IP68 не будет соблюдена. Не следует использовать в средах с агрессивными кислотами или щелочами — хотя латунь устойчива, длительный контакт с сильными реагентами может повредить никелирование. Не подходит для частого демонтажа — многократные сборки снижают герметичность уплотнителей.

Примеры использования

• Подключение кабеля от двигателя к взрывозащищённому частотному преобразователю на нефтеперерабатывающем заводе
• Вывод сигнального кабеля от датчика уровня в клеммную коробку на газовой компрессорной станции
• Прокладка силового кабеля в распределительный щит на угольном элеваторе
• Фиксация кабеля от взрывозащищённого освещения в посте управления на химическом цехе

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен попадать в диапазон 5,5–19 мм. Лучше всего — 7–14 мм для максимальной герметичности
• Не используйте инструменты для затяжки — достаточно рук. Перетяжка может повредить резьбу или уплотнения
• При использовании в холодных регионах — убедитесь, что кабель не стал слишком жёстким; перед вводом согрейте его до комнатной температуры
• Проверяйте состояние уплотнительных колец каждые 6–12 месяцев — особенно после вибраций или перепадов температуры
• Для кабелей с большим диаметром (>15 мм) используйте дополнительную фиксацию — например, хомутик за пределами ввода, чтобы снизить нагрузку на резьбу
